程序手册 7.1 概要 EJS9AC-MB-07P-20 Page 7-27 · 将追加生成的试作基板 数据。 Product070110S-05C00
程序手册
7.1
概要
Page 7-26 EJS9AC-MB-07P-20

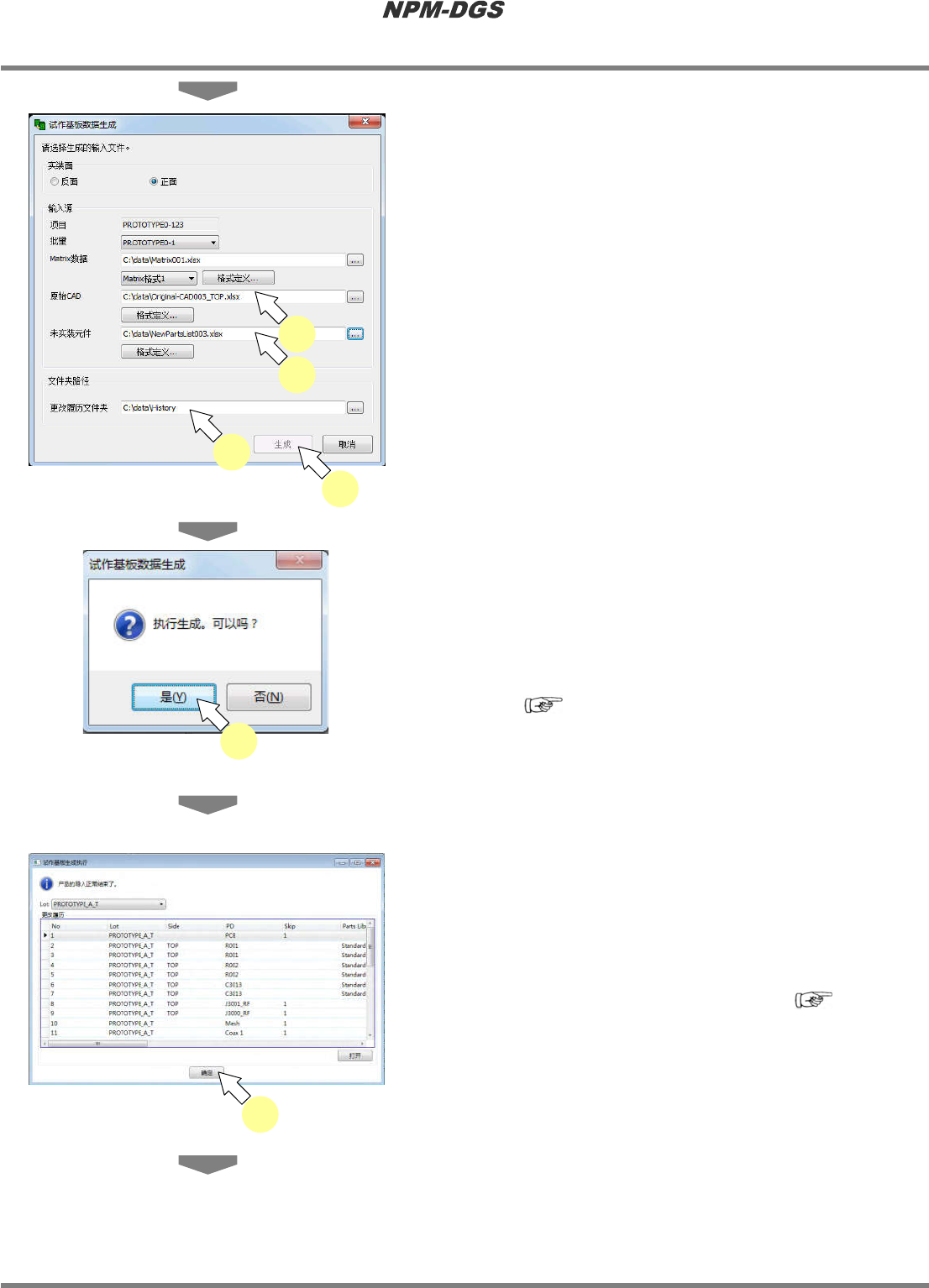

5
指定原始
CAD
文件名。
6
指定未实装元件的文件名。
·
没有必要输出未实装元件信息时，无需这项操
作。
7
指定保存更改履历文件的文件夹名。
8
点击
[
生成
]
。
9
点击
[
是
]
。
·
将生成试作基板数据，并在完成导入后显示导
入完成画面。
*
当在
Matrix
格式定义画面上设定了数据检验
时，将在生成之际对数据进行确认。
( 13.14.7
试作基板数据的生成
→
■关于
Matrix
数据检验
’)
10
将显示更改履历画面，确认内容后点击
[
确定
]
。
·
更改履历将显示输出在更改履历文件夹中的更
改履历文件的内容。
*
关于更改履历各项目的内容，请参照
‘13.11.7
试作基板数据的生成
→
■关于更改履
历文件
’
。
Product070110S-02C00
5
6
7
8
Product070110S-03C00
9
Product070110S-04C00
10
程序手册
7.1
概要
EJS9AC-MB-07P-20 Page 7-27
·

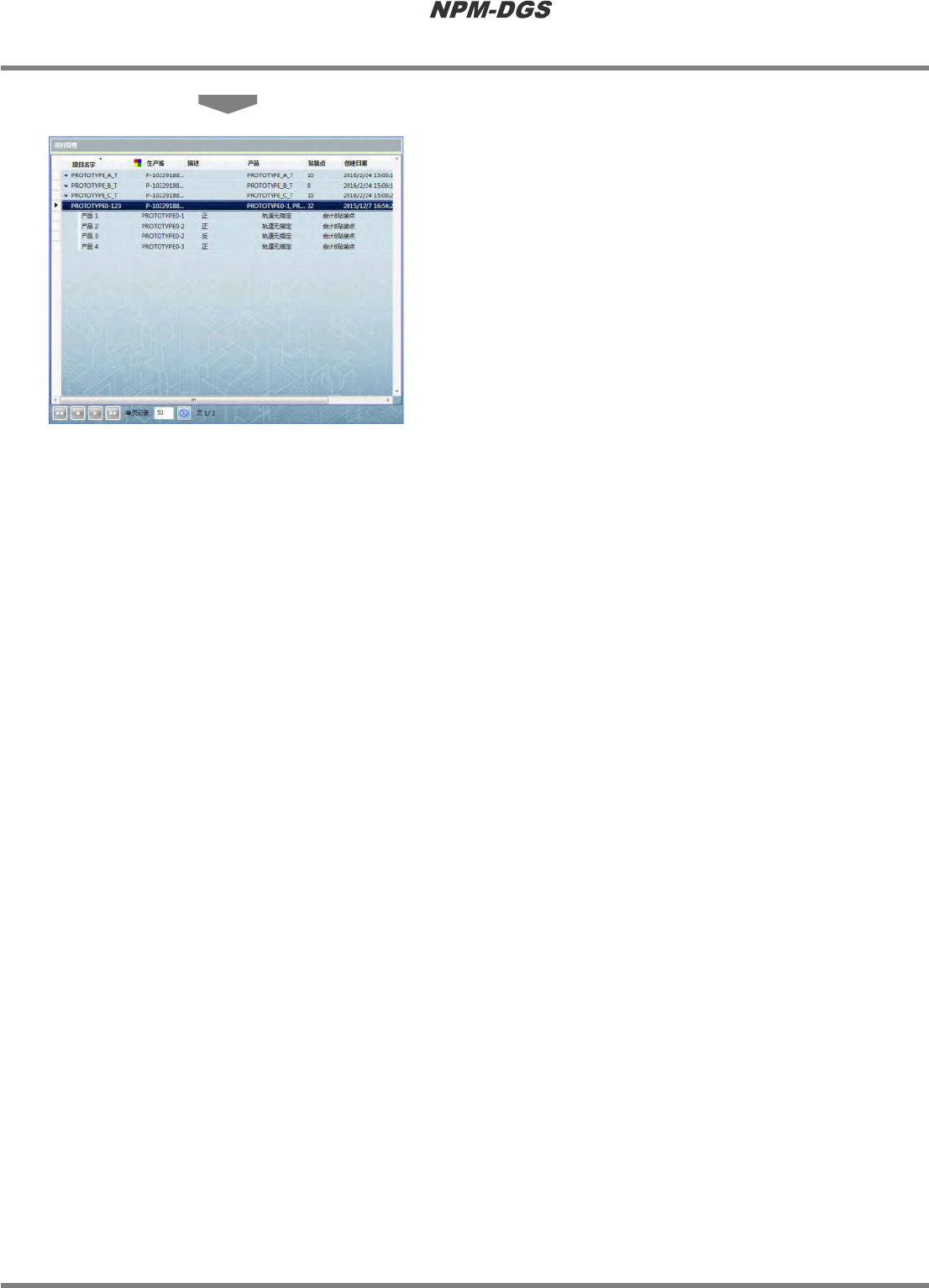

将追加生成的试作基板数据。
Product070110S-05C00
程序手册
7.1
概要
Page 7-28 EJS9AC-MB-07P-20
7.1.12

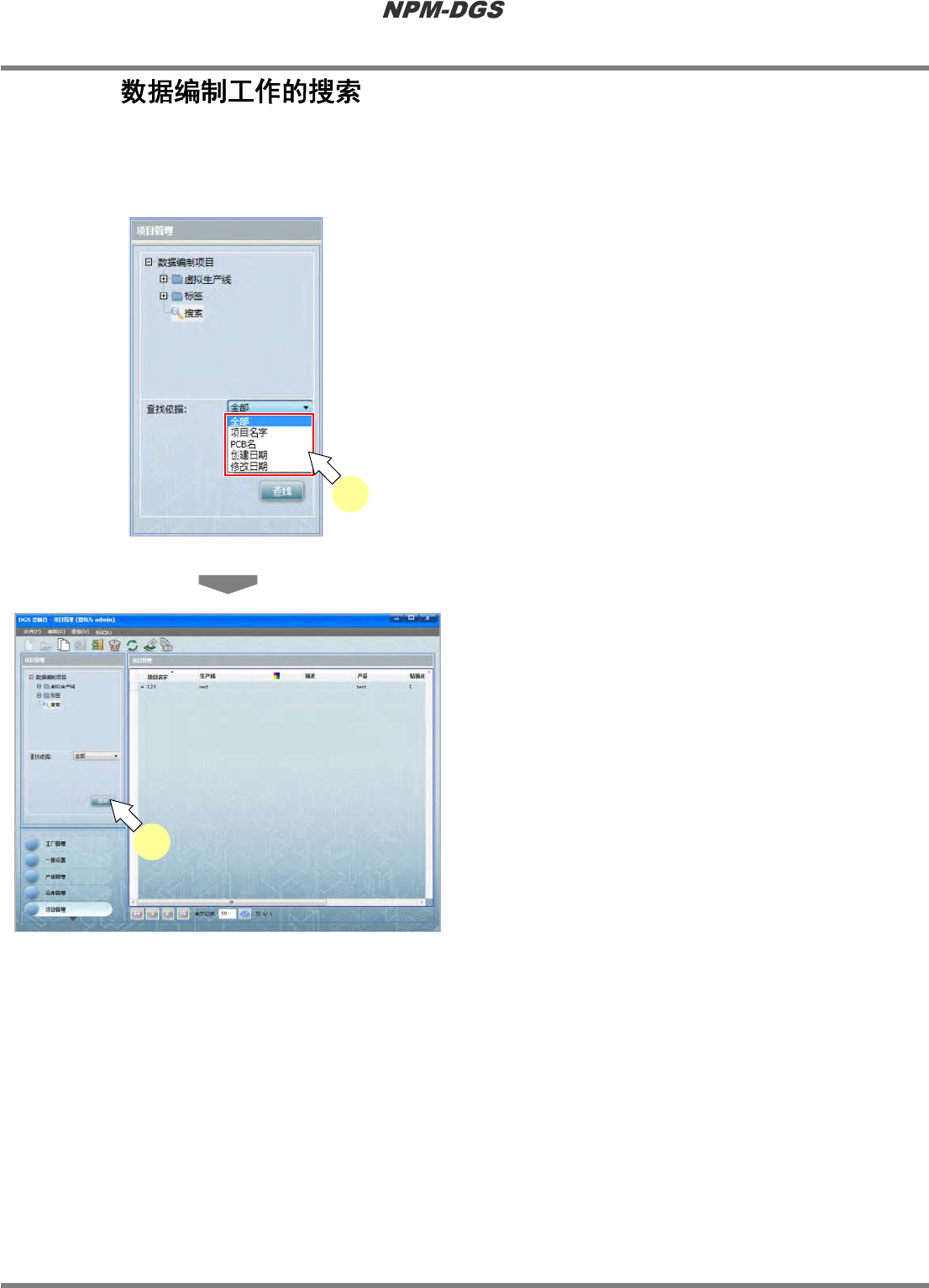

查找数据编制项目，并在数据编制项目一览表中显示查找到的数据编制项目。
n
数据编制项目查找方法
1
选择查找方法。
*
选择的项目是
[
全部
]
、
[
项目名字
]
、
[PCB
名
]
、
[
创
建日期
]
、
[
修改日期
]
。
2
点击
[
查找
]
。
·
在数据编制项目一览表中显示出查找到的数据
编制项目。
Product070104S-01C01
1
Product070104S-02C01
2
