程序手册 7.7 基板画面 EJS9AC-MB-07P-20 Page 7-155 7.7.3 1 从 ‘ 机器 ’ 中选择 [ 点胶 ] 。 · 仅显示进行点胶的元件 。 2 选择并右击 1 个以上的要跳过点胶的 元件。 3 选择右击菜单的 [ 贴装点 XXXX 点胶跳 过 ] 。 · 将对元件反映跳过设定 。在基板示意图上以框 架勾住处于跳过状态的 元件，并在贴装点一览 的 ‘ 跳过 ’ 列中设定 ‘SKIP’ ， 同时转为暗灰色显…
程序手册
7.7
基板画面
Page 7-154 EJS9AC-MB-07P-20
n
当选择了焊料检查时
3
选择右击菜单中的
[
贴装点
XXXX
焊料
检查跳过
]
。
·
将对元件反映跳过设定。在基板示意图上以框
架勾住处于跳过状态的元件，并在贴装点一览
的
‘
跳过
’
列中设定
‘SKIP’
，同时转为暗灰色显
示。
Product070602S-05C01
Product070602S-04C01
3
程序手册
7.7
基板画面
EJS9AC-MB-07P-20 Page 7-155

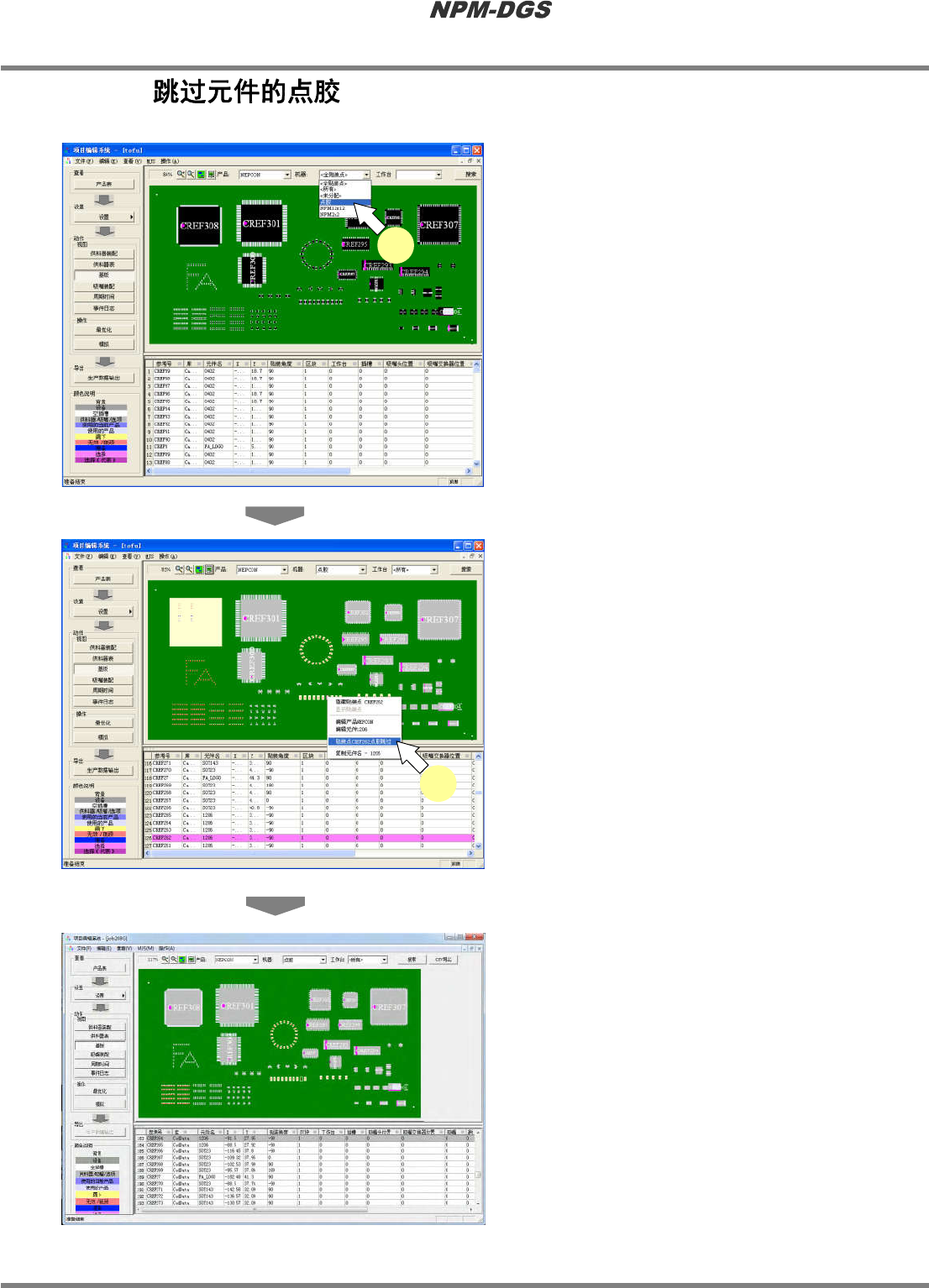

7.7.3
1
从
‘
机器
’
中选择
[
点胶
]
。
·
仅显示进行点胶的元件。
2
选择并右击
1
个以上的要跳过点胶的
元件。
3
选择右击菜单的
[
贴装点
XXXX
点胶跳
过
]
。
·
将对元件反映跳过设定。在基板示意图上以框
架勾住处于跳过状态的元件，并在贴装点一览
的
‘
跳过
’
列中设定
‘SKIP’
，同时转为暗灰色显
示。
Project070603S-01C03
1
Project070603S-02C03
3
Project070603S-03C01
程序手册
7.7
基板画面
Page 7-156 EJS9AC-MB-07P-20

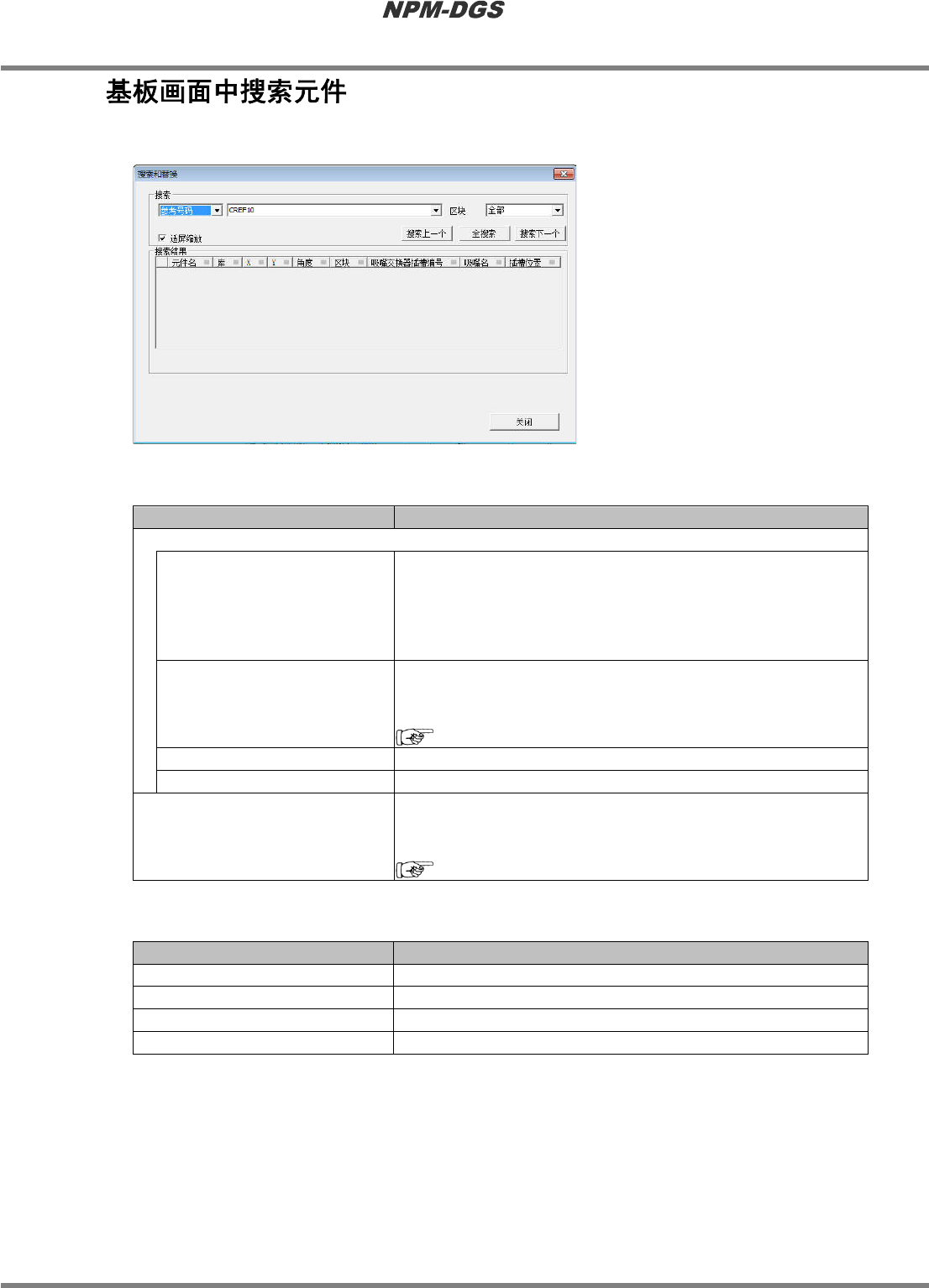

7.7.4
在本项目下，通过
‘
插槽位置
’
、
‘
吸嘴位置
’
、
‘
参考号码
’
、
‘
元件名
’
来搜索元件。
n
设定项目
项目
说明
‘
搜索
’
搜索项目
从下述项目中选择搜索项目。
• ‘
插槽位置
’
• ‘
吸嘴位置
’
• ‘
参考号码
’
• ‘
元件名
’
搜索元件
选择与各搜索项目相应的搜索元件。
能够选择的元件与在画面显示控制部所设定的
‘
设别
’
和
‘
工作台
’
相
连动。不显示其他
‘
设备
’
或
‘
工作台
’
中的元件。
‘7.7
基板画面
’
搜索对象
选择与各搜索项目相应的搜索对象。
‘
适屏缩放
’
在需要自动对搜索元件执行缩放之际，在复选框内打勾。
‘
搜索结果
’
显示搜索结果。
所显示的结果与在画面显示控制部所设定的
‘
设别
’
和
‘
工作台
’
相连
动。不搜索
‘
设备
’
或
‘
工作台
’
中的信息。
‘7.7
基板画面
’
n
按钮
按钮
说明
[
搜索上一个
]
搜索并显示目前正在搜索的元件的前面的元件。
[
全搜索
]
以所设定的项目为线索进行搜索，并在基板画面上显示元件。
[
搜索下一个
]
搜索并显示目前正在搜索的元件的后面的元件。
[
关闭
]
结束搜索画面。
Product070603S-01C03
