程序手册 5.8 PCB 编辑 Page 5-230 EJS9AC-MB-05P-20 n 原点的显示 1 选择菜单栏的 [ 查看 ] ® [ 原点 ] 。 · 显示出基板的原点、 X 轴、 Y 轴。 Project050802S-100C02 1 Project050802S-101C02
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-229
n

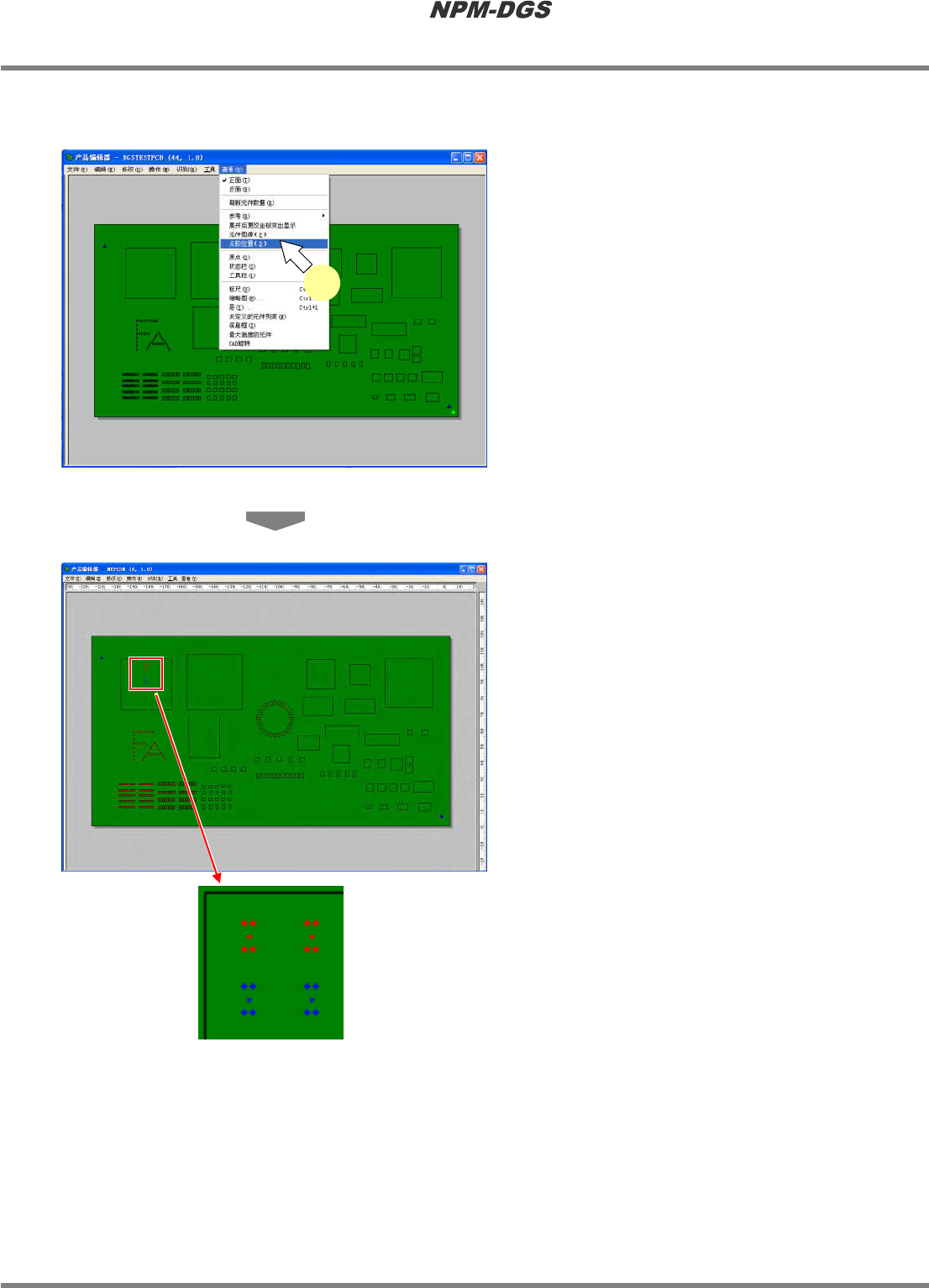

点胶位置
1
选择菜单栏的
[
查看
]
®
[
点胶位置
]
。
·
显示出点胶位置。
*
在已经设定了点胶选项的元件上，点胶点将显
示如下。
红色
:
贴装前
蓝色
:
贴装后
Project050802S-102C02
1
Pro
j
ect050802S-103C02
Project050802S-118C02
程序手册
5.8 PCB
编辑
Page 5-230 EJS9AC-MB-05P-20
n

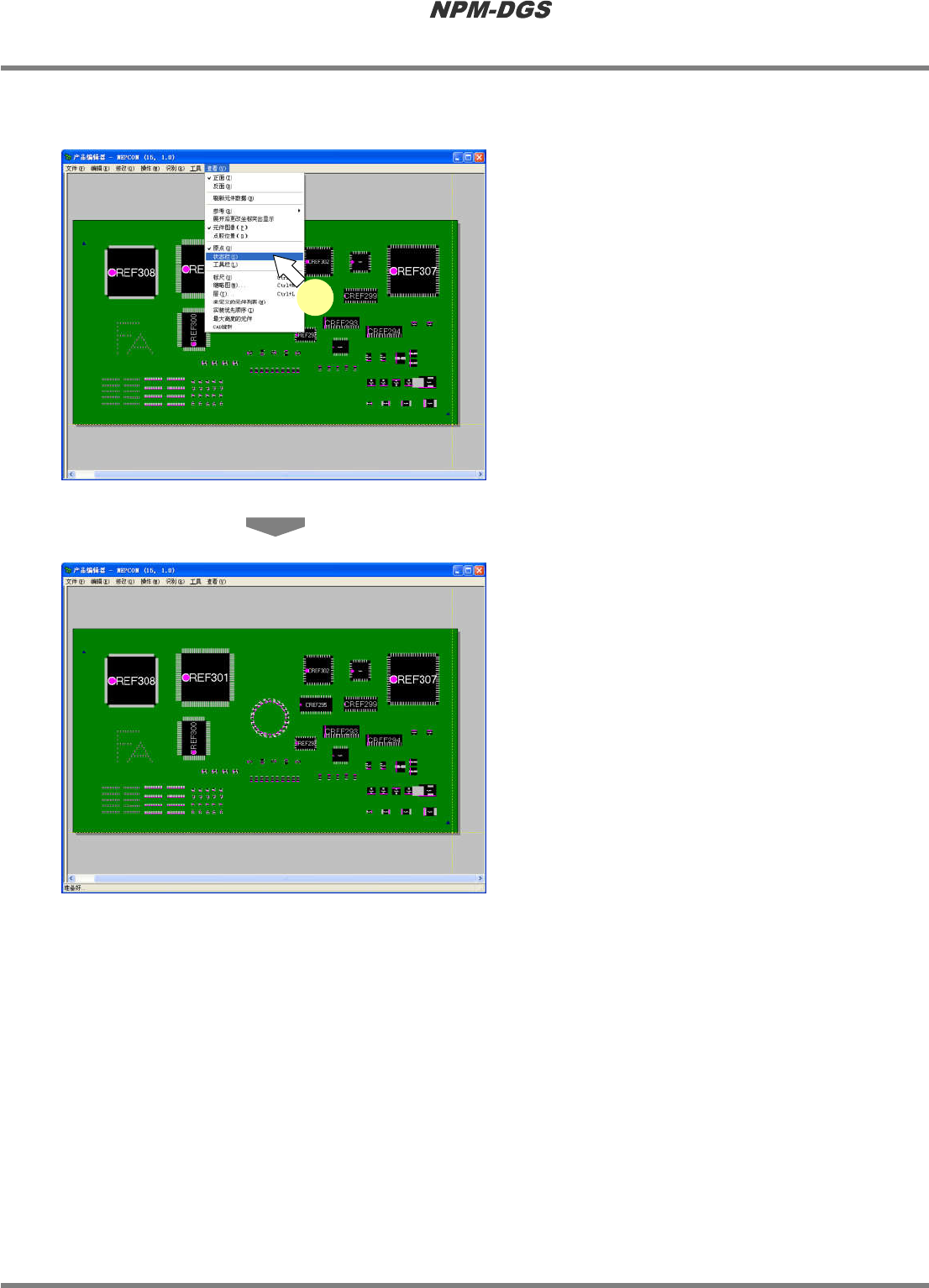

原点的显示
1
选择菜单栏的
[
查看
]
®
[
原点
]
。
·
显示出基板的原点、
X
轴、
Y
轴。
Project050802S-100C02
1
Project050802S-101C02
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-231
n

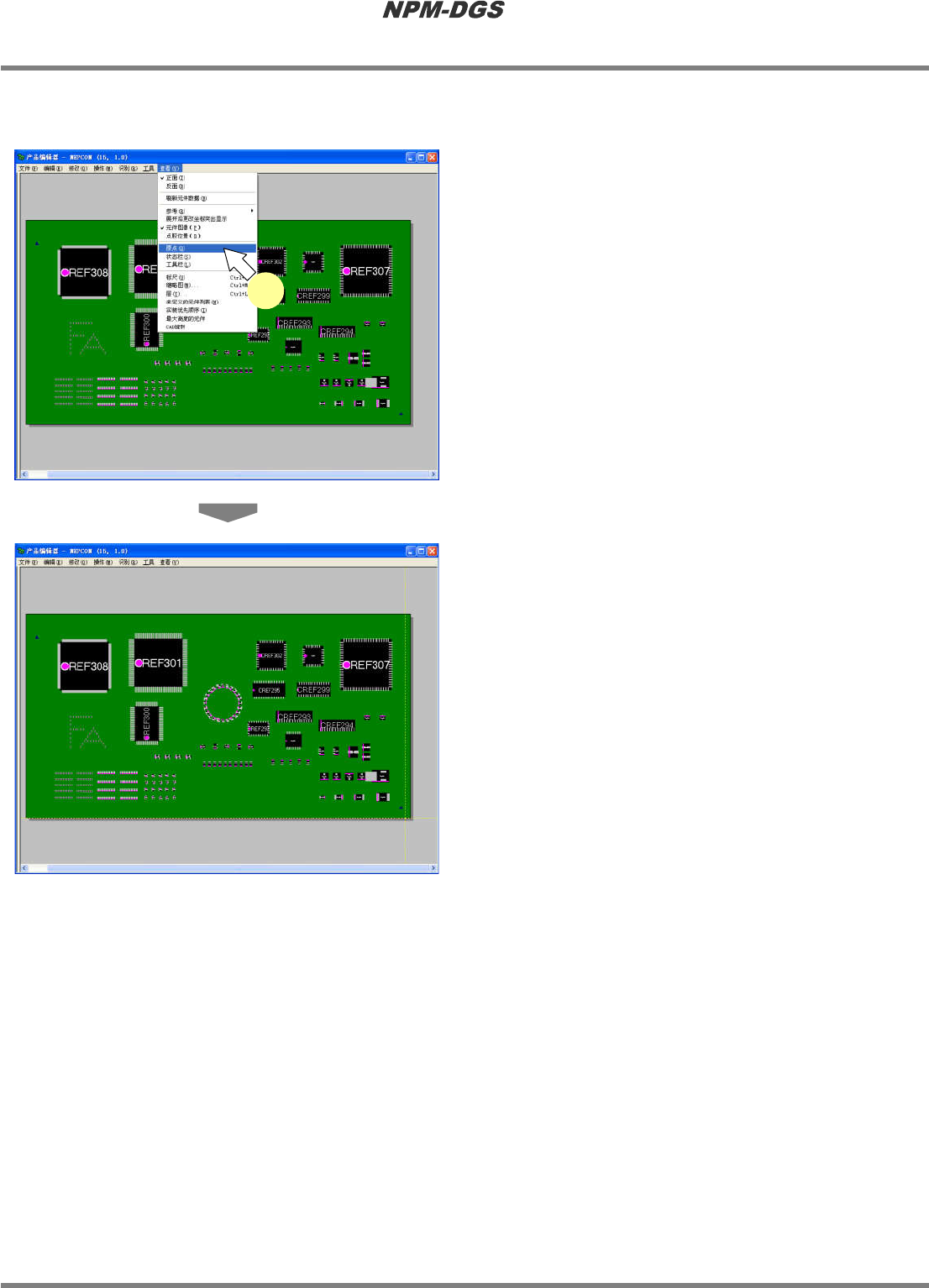

状态栏的显示
1
选择菜单栏的
[
查看
]
®
[
状态栏
]
。
·
在
<
产品编辑器
>
画面的下方添加状态栏。
Project050802S-102C02
1
Project050802S-103C02
