程序手册 13.5 SCAP (Special Conv ert A Panasert) EJS9AC-MB-13P-19 Page 13 -83 在 BM 与 NPM / AM100 下，因为托盘的配置方法 有所不 同，当在 NPM / AM100 上配置托盘时， 请如下所示对托盘旋转 180 °后配置。 而且，当托盘尺寸的纵向尺寸 (a) 超出 230.0 mm 时，请向逆时针旋转 90 °。 * 逆时针旋转 90 °的配置，是因为…
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-82 EJS9AC-MB-13P-19
n
注意事项
①关于供料器的设定
在
Panasert
的元件程序库中已经对供料器宽度、供给间距、供料器种类加以设定，但是即使实际
的供料器与这些信息不同，有时
Panasert
仍可动作。但是，在
NPM / AM100
下，需要按照实际
的供料器对数据进行设定。当通过
SCAP
转换前的数据与实际的数据不同时，请在
DGS
下重新进
行供料器的设定。
②关于托盘设定
在
BM
与
NPM / AM100
下，托盘的配置方法有所不同。
在下面对
BM
与
NPM / AM100
的托盘配置的不同加以说明。

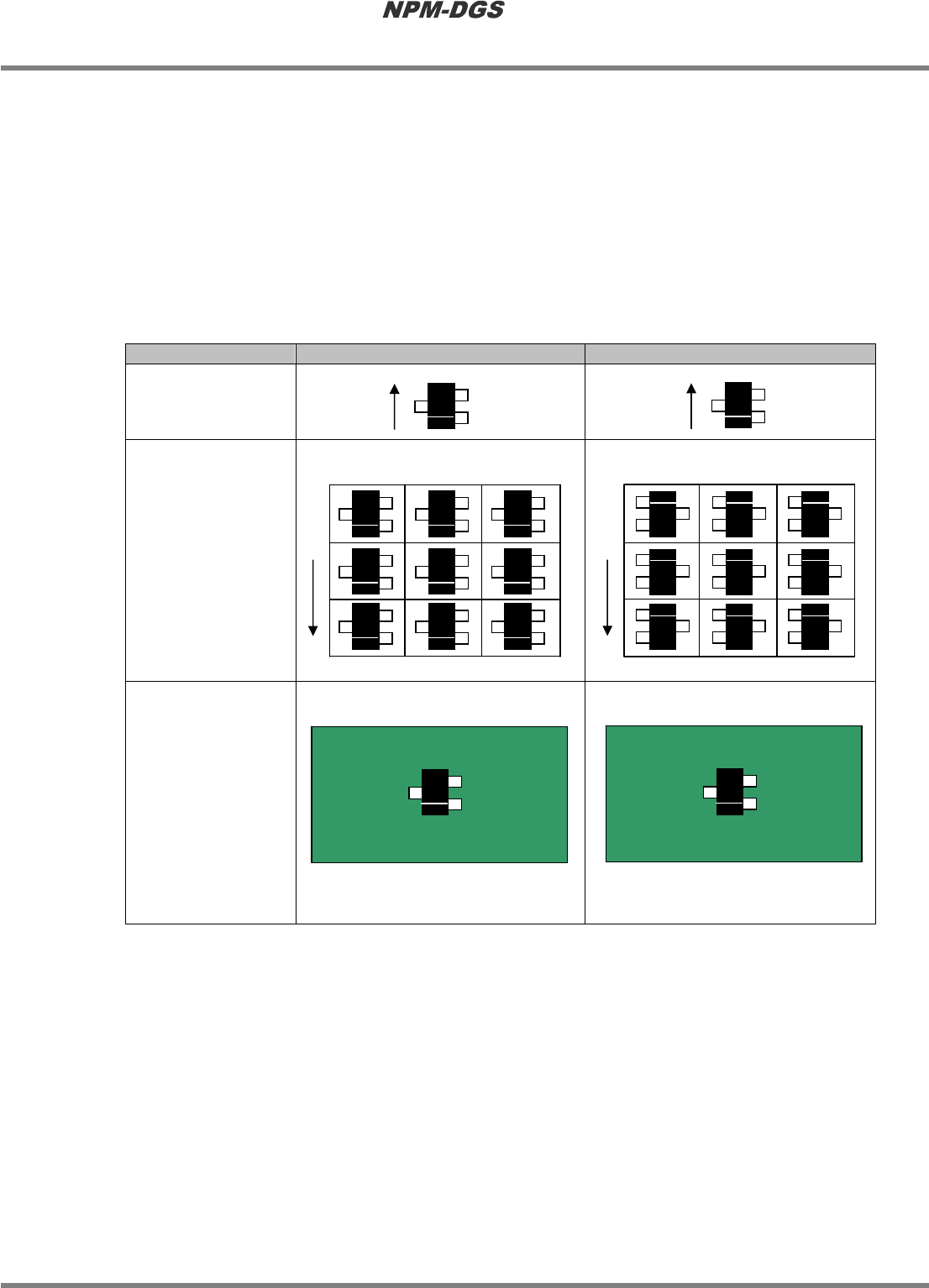

BM NPM / AM100
元件定义
托盘元件配置
供给方向
: 0
°
供给方向
: 0
°
贴装结果
贴装角度
: 0
°
贴装角度
: 0
°
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-19 Page 13-83
在
BM
与
NPM / AM100
下，因为托盘的配置方法有所不同，当在
NPM / AM100
上配置托盘时，
请如下所示对托盘旋转
180
°后配置。
而且，当托盘尺寸的纵向尺寸
(a)
超出
230.0 mm
时，请向逆时针旋转
90
°。
*
逆时针旋转
90
°的配置，是因为当托盘尺寸的纵向尺寸超出
230.0 mm
时，最佳化将使托盘板
自动旋转
90
°的原因。
*
在运用之际，如果想要对纵向尺寸没有超出
230.0 mm
的托盘也进行上面左图所示的配置，则需
要通过手动使托盘板旋转
90
°。
‘7.4
供料器装配画面
’
®
‘
■
托盘板数据的编辑
’
BM
的托盘配置
NPM / AM100
的托盘配置
旋转
180
°
a
＞
230.0 mm
时，
旋转
90
°
a
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-84 EJS9AC-MB-13P-19

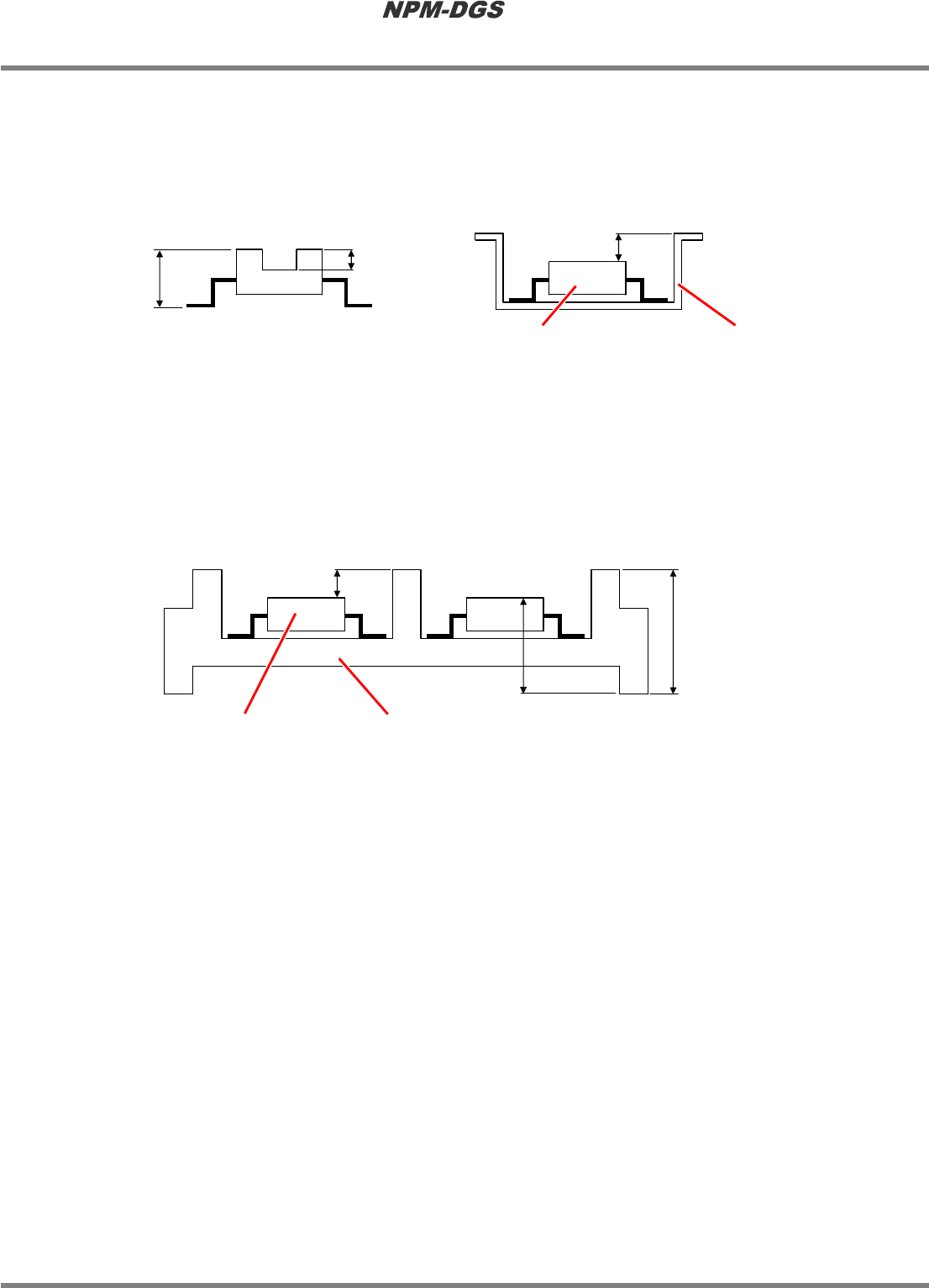

③关于元件高度
在
BM
下，设定元件信息的规格如下图所示。
如果以与规格不同的方法进行了设定，请通过
DGS
的元件编辑重新设定。
*
在通过
BM
的品种程序的吸着高度补正对高度进行了补正时，也相同。
④关于托盘高度
在
BM
下，设定托盘信息的规格如下图所示。
如果以与规格不同的方法进行了设定，请通过
DGS
的元件编辑重新设定。
*
在通过
BM
的品种程序的吸附高度补正对高度进行了补正时，也相同。
元件高度
元件深度
吸着深度
编带
元件
托盘元件深度
托盘
元件
吸着高度
托盘高度
