程序手册 5.8 PCB 编辑 Page 5-202 EJS9AC-MB-05P-20 6 点击 [ 应用 ] 。 7 点击 [ 确定 ] 。 · 关闭 < 识别 – 条形码 > 画面。 · 在 PCB 编辑器上反映出基 板条形码的变更。 Project050802S-79C00 6 7
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-201
②基板条形码的编辑
1
选择菜单栏的
[
识别
]
®
[
条形码
]
。
·
显示出
<
识别
–
条形码
>
画面。
2
选择
[
基板条形码
]
标签。
3
进行标记编辑时，点击
[
编辑实例
]
。
·
显示出
<
标志编辑器
>
画面。
·
如果不进行标记变更，请跳过步骤
3.
，进行步
骤
6.
的作业。
4
对要编辑的地方进行必要的设定，点击
[
应用
]
。
5
点击
[
确定
]
。
·
关闭
<
标志编辑器
>
画面。
Project050802S-76C02
1
Project050702S-02C03
5 4
Project050802S-77C00
2
3
程序手册
5.8 PCB
编辑
Page 5-202 EJS9AC-MB-05P-20
6

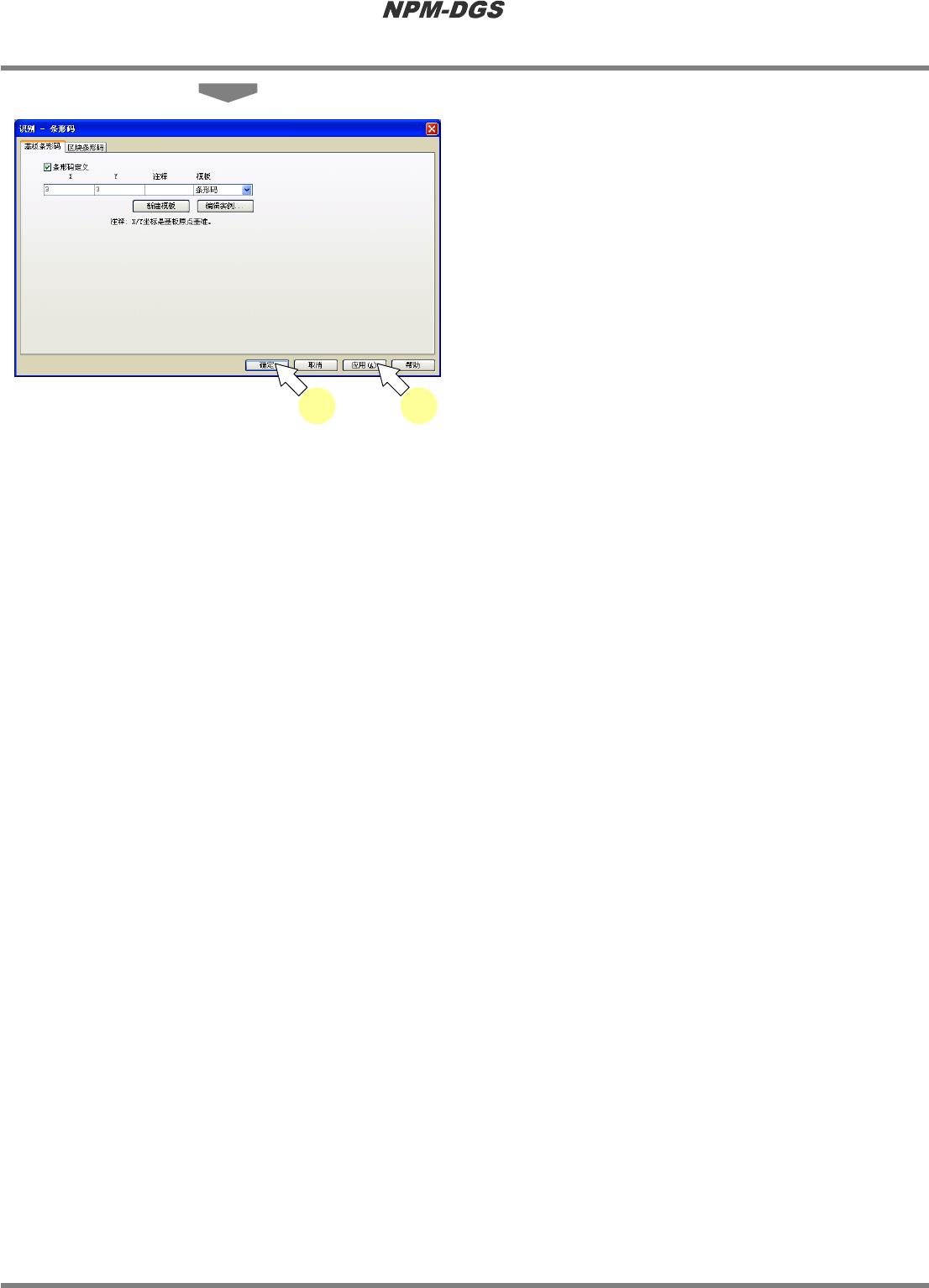

点击
[
应用
]
。
7
点击
[
确定
]
。
·
关闭
<
识别
–
条形码
>
画面。
·
在
PCB
编辑器上反映出基板条形码的变更。
Project050802S-79C00
6 7
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-203
③基板条形码的删除
1
选择菜单栏的
[
识别
]
®
[
条形码
]
。
·
显示出
<
识别
–
条形码
>
画面。
2
选择
[
基板条形码
]
标签。
3
将
‘
条形码定义
’
栏中打的勾子去掉。
4
点击
[
应用
]
。
5
点击
[
确定
]
。
·
关闭
<
识别
–
条形码
>
画面。
·
在
PCB
编辑器上删除基板条形码。
Project050802S-80C02
1
Project050802S-81C00
5
3
4
2
