程序手册
6.5
添加新的元件
Page 6-134 EJS9AC-MB-06P-18

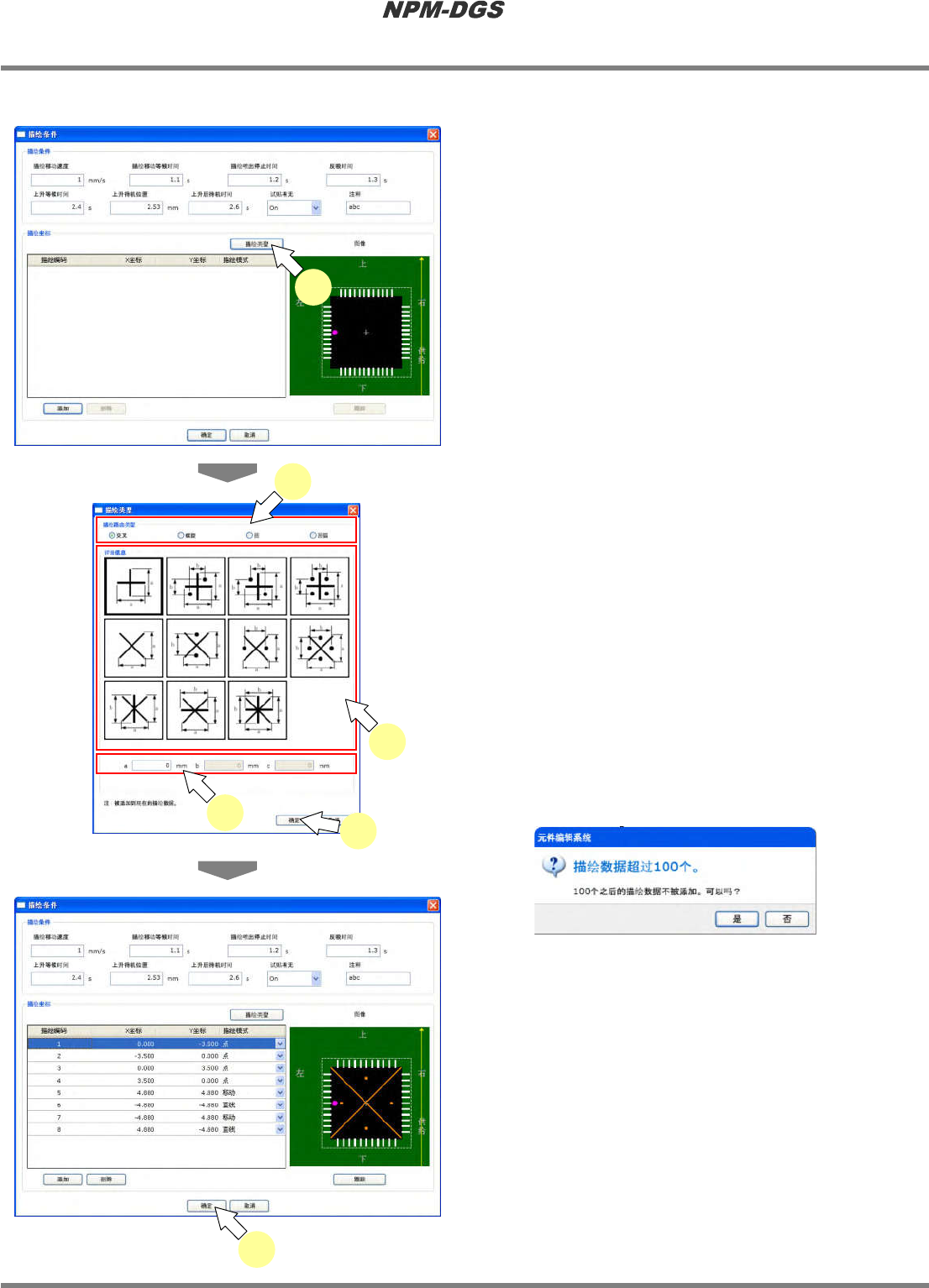

②选择描绘数据后，以手动输入描绘位置数据时
4
点击
[
描绘类型
]
。
5
选择描绘类型
(
十字、螺旋形
)
。
*
关于画面的详细内容，请参照后述的
‘■
描绘数
据的设定项目
’
的表格。
6
从详细显示选择描绘类型。
7
输入所选择的描绘类型的各部位尺寸
(a, b, c)
。
(
单位
: mm)
8
点击
[
确定
]
。
·
将会自动输入所选择的描绘类型的描绘位置数
据。
*
当存在既存的描绘位置数据时，将追加到下一
行。
*
在追加时，如果描绘位置数据超出了
100
个，
则会显示下述的确认对话框。追加至中途的描
绘时
;
请选择
[
是
]
，修改描绘位置数据时，请选
择
[
否
]
。
9
点击
[
确定
]
。
Parts060503S-07C01
4
Parts060503S-10C01
9
Parts060503S-09C01
5
6
7
8
Parts060503S-16C00
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-135
描绘数据的设定项目
项目
说明
‘
描绘条件
’
‘
描绘移动速度
’
设定描绘速度。
( 0.01 mm/s ~ 99.99 mm/s )
‘
描绘移动等候时间
’
设定待机时间
(XY
电子束移动后，从吸嘴下降起到
XY
电子束移
动为止的时间
)
。
( 0.00 s ~ 9.99 s )
请在描绘开始点的点胶形状不稳定等情形下，设定本项目。
‘
描绘喷出停止时间
’
设定描绘吐出的停止时间
(
切换描绘方向之际的吐出动作停止时
间
)
。
( 0.00 s ~ 9.99 s )
请在切换描绘方向时，点胶量会增多等情形下，设定本项目。
‘
反吸时间
’
设定反吸时间
(
描绘动作结束时，使吸嘴逆向旋转以便将材料返回
到吸嘴的时间
)
。
( 0.00 s ~ 9.99 s )
请在结束描绘时，发生了描绘形状不稳定等情形下，设定这个项
目。
‘
上升等候时间
’
设定上升待机时间
(
描绘后吸嘴上升为止的时间
)
。
( 0.00 s ~ 9.99
s )
请在结束描绘时，描绘形状不稳定等情形下，设定本项目。
*
这个时间将为反吸时间后的时间。
‘
上升待机位置
’
设定上升待机为止
(
从完成描绘动作后，到移动到下一个描绘动作
时的吸嘴上升位置
)
。
( 2.500 mm ~ 25.000 mm
*
)
*
能够设定比点胶条件的
‘
头停止位置
’
大、
‘
头上升位置
’
小的
值。
‘
上升后待机时间
’
设定待机时间
(
完成描绘动作后移动到下一个描绘动作时的时
间
)
。
( 0.00 s ~ 9.99 s )
‘
试贴有无
’
设定试贴的有
/
无。
( On / Off )
‘
注释
’
设定注释。
(
最多
8
个文字
)
‘
描绘坐标
’
‘
描绘编码
’
显示描绘的顺序。
( 1 ~ 100 )
‘X
坐标
’
设定将元件中心视为
0
时的描绘
X
坐标。
( -100.000 mm ~ 100.000 mm )
‘Y
坐标
’
设定将元件中心视为
0
时的描绘
Y
坐标。
( -100.000 mm ~ 100.000 mm )
‘
描绘类型
’
选择描绘类型。
(
点、移动、直线
)
程序手册
6.5
添加新的元件
Page 6-136 EJS9AC-MB-06P-18

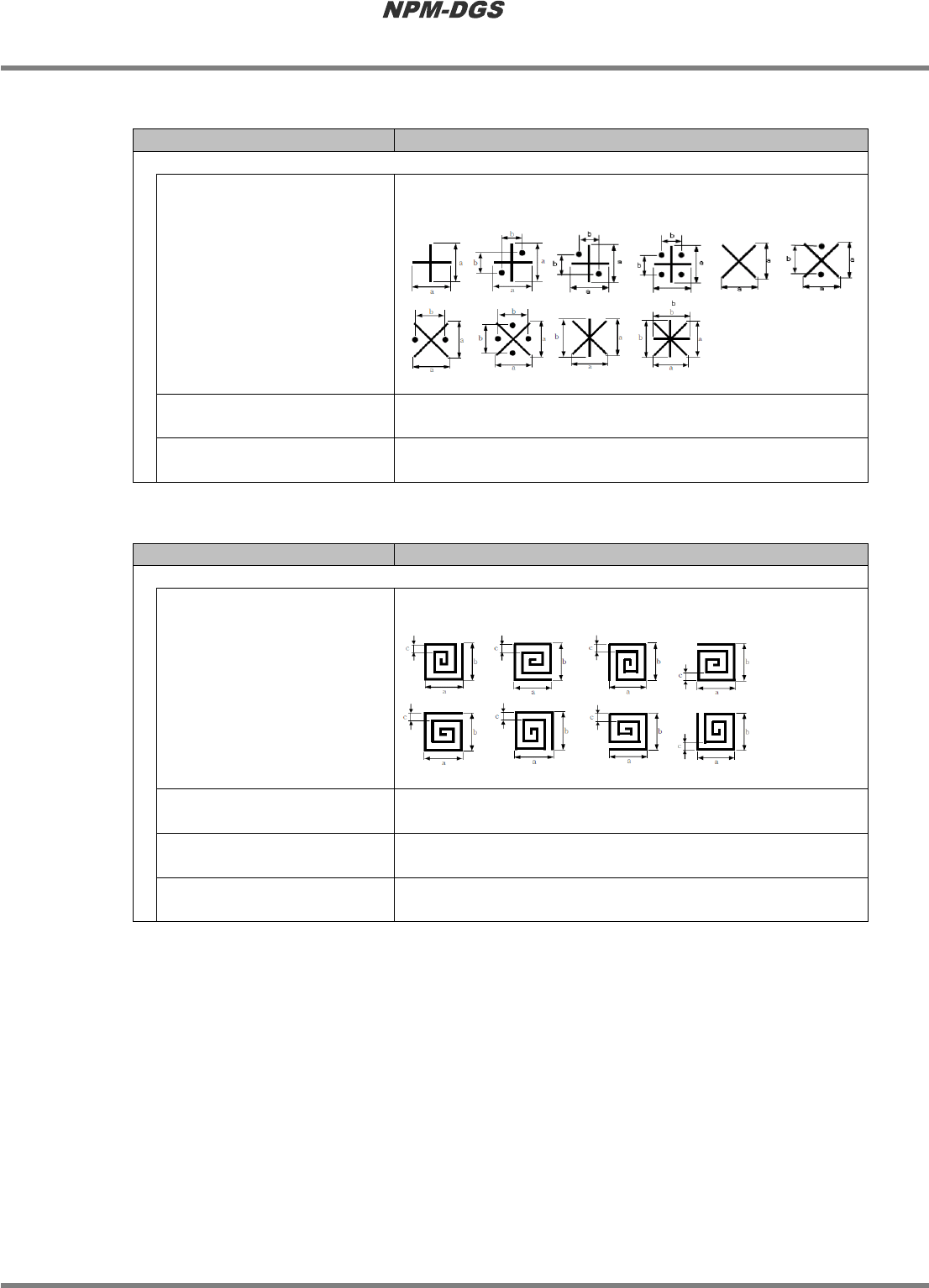

设定描绘类型项目
■
交叉型描绘类型
项目
说明
‘
详细
’
‘
描绘类型
’
选择描绘类型
*
。
•
十字型
‘a’
设定所选择描绘类型的尺寸
(a)
。
0.01mm ~ (
元件尺寸
X
、
Y
的大的一方的
2
倍
) mm
‘b’
设定所选择描绘类型的尺寸
(b)
。
0.01mm ~ (
元件尺寸
X
、
Y
的大的一方的
2
倍
) mm
■
螺旋型描绘类型
项目
说明
‘
详细
’
‘
描绘类型
’
选择描绘类型
*
。
•
螺旋型
‘a’
设定所选择描绘类型的尺寸
(a)
。
0.01mm ~ (
元件尺寸
X
的
2
倍
) mm
‘b’
设定所选择描绘类型的尺寸
(b)
。
0.01mm ~ (
元件尺寸
Y
的
2
倍
) mm
‘c’
设定所选择描绘类型的尺寸
(c)
。
0.01mm ~ (a
，
b
中小的一方
) mm
