程序手册 13.2 支撑销配置数据的编制功能 Page 13-14 EJS9AC-MB-13P-19 13.2.3 n 编制支撑销数据的流程 使用支撑销的自动更换功能时，生产 数 据的编制流程如下所示。 进行生产线构成设定、 PCB 数据、软开关、支撑销的使用 / 未使用等设定。 设定生产线构成 设定生产线下设备的支 撑销自动更换单元的有 / 无。 • 支撑销自动更换单元 ( ‘13.2.4 生产线的构成设定 ’ ) 设定 PCB 数据…
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-13
13.2.2
在
DGS
上编制支撑销的配置位置时，可使用下述功能。
①可将支撑销面作为图像而读取，并指定支撑销的配置位置。
②需要进行分割贴装的基板，可在第
1
贴装位置、第
2
贴装位置下确认支撑销的配置。
③可指定机种或轨道类型，并在确认可配置场所的同时指定支撑销的位置。
④可对每个设备设定是否使用支撑销。
支撑销画面的读取示意图
Howto130202S-01C03
程序手册
13.2
支撑销配置数据的编制功能
Page 13-14 EJS9AC-MB-13P-19
13.2.3
n
编制支撑销数据的流程
使用支撑销的自动更换功能时，生产数据的编制流程如下所示。
进行生产线构成设定、
PCB
数据、软开关、支撑销的使用
/
未使用等设定。
设定生产线构成
设定生产线下设备的支撑销自动更换单元的有
/
无。
•
支撑销自动更换单元
( ‘13.2.4
生产线的构成设定
’ )
设定
PCB
数据的支撑销
向基板设定支撑销。
•
追加、删除支撑销
•
读取支撑销画面图像
•
支撑销数据的导入
等等
( ‘13.2.5
设定
PCB
数据的支撑销
’ )
*
在
PCB
数据上设定支撑销侧时，请在设定
PCB
数据支撑
销之前先读取支撑销画面的图像。
设定软开关
设定进行
/
不进行软开关的支撑销自动更换。
•
支撑销自动更换设定
( ‘13.2.7
设定软件开关
’ )
设定使用
/
未使用支撑销
对每个设备设定支撑销的使用
/
未使用。
•
支撑销的使用
/
未使用设定
•
支撑销的使用
/
未使用导入
•
整体设定
等等
( ‘13.2.8
设定使用
/
未使用支撑销
’ )
最佳化
对生产数据进行最佳化。
(
与通常的数据编制相同。
)
( ‘7.12.1
最佳化
’ )
输出生产数据
将编制的生产数据输出到规定的文件夹。
(
与通常的数据编制相同。
)
( ‘7.12.3
输出生产数据
(
文件夹输出
)’ )
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-15

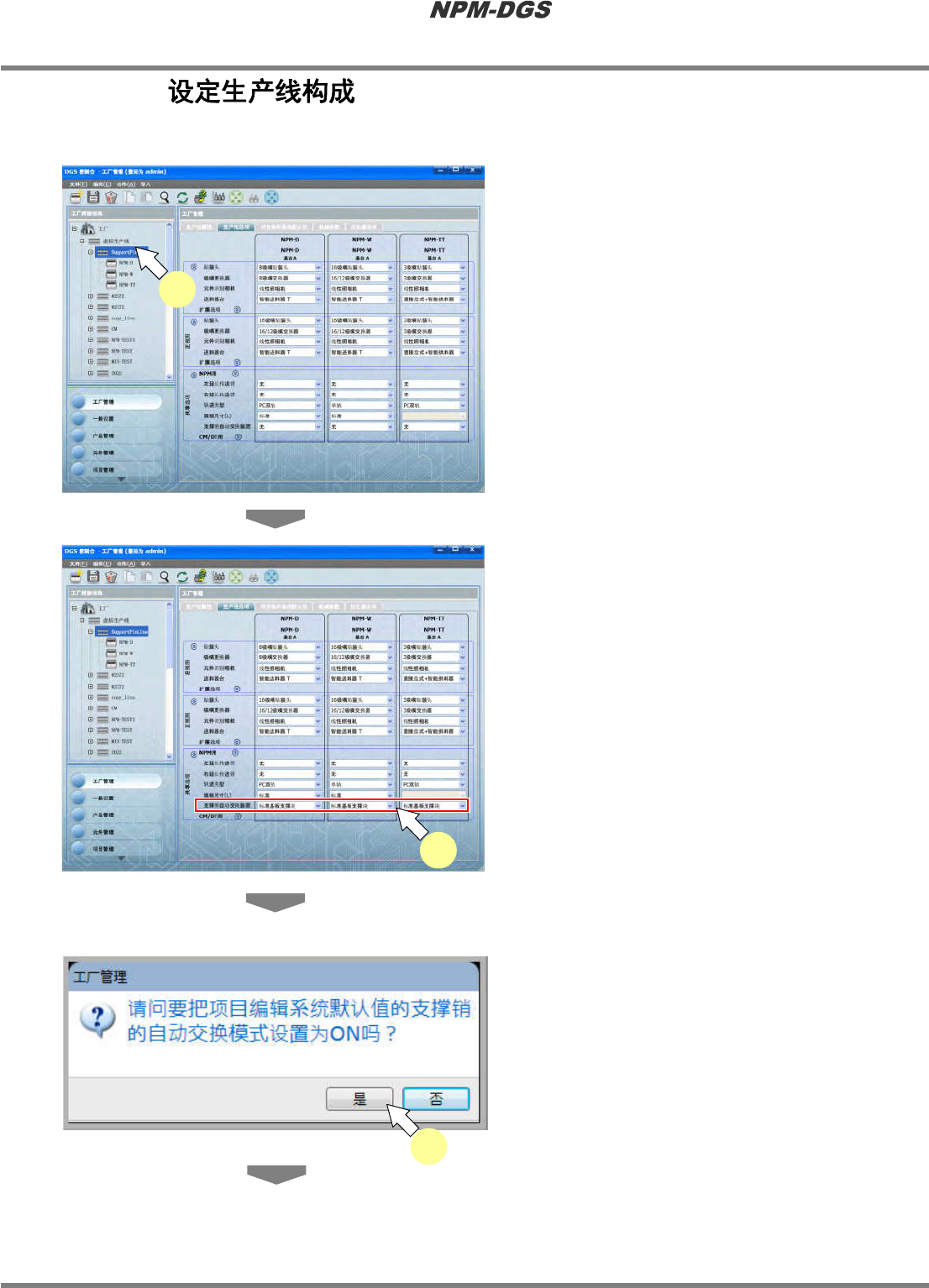

13.2.4
进行支撑销的自动更换，需要使对象设备的选购件转为有效。
1
打开工厂管理的生产线。
2
将设备共通选项中的
‘
支撑销自动交换
装置
’
设定为
‘
标准基板支撑块
’
。
*
只有在安装了支撑销自动交换装置的设备上，
才可设定共通选购件的
‘
支撑销自动交换装
置
’
。
3
在变更确认对话框上选择
[
是
]
。
Howto130204S-01C01
1
Howto130204S-02C01
2
Howto130204S-05C01
3
