程序手册
5.8 PCB
编辑
Page 5-148 EJS9AC-MB-05P-20
n
向基板图像导入
CAD / BOM
1
从菜单栏中选择
[
文件
]
®
[
导入
]
®
[CAD/BOM]
。
·
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择所使用的
CAD
宏。
*
需要事先制作
CAD
宏。
( ‘5.2 CAD
宏的定义
’ )
3
选择所使用的
CAD
文件。
4
点击
[
确定
]
。
·
通过所指定的文件和宏来实施导入。
*
关于
CAD
宏的动作，请参照
‘5.2.1 CAD
宏编辑器
’
。
Project050801S-17C02
1
Project050801S-18C01
3
2
4
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-149
n

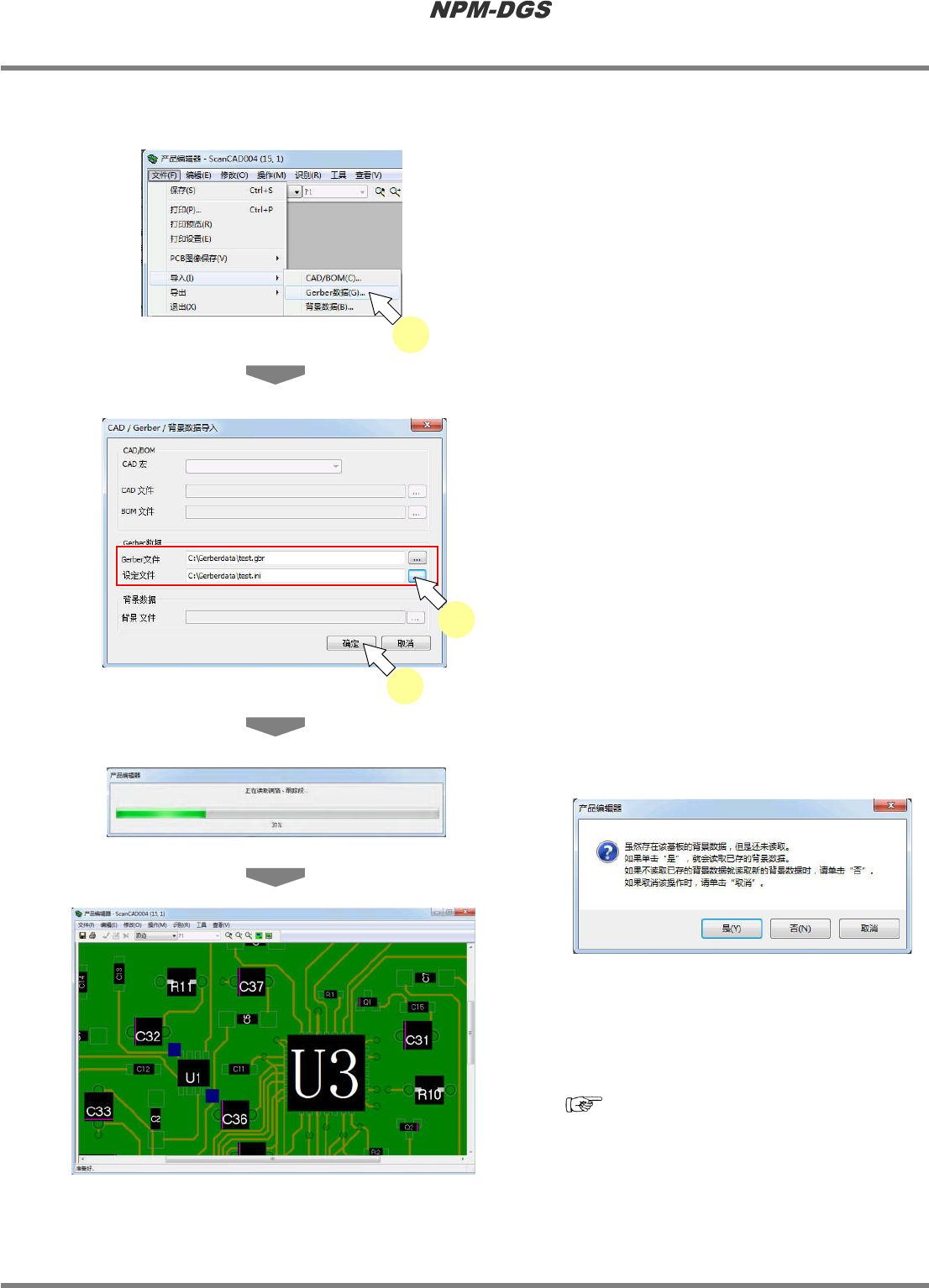

向基板示意图导入
Gerber
数据
1
选择主菜单的
[
文件
]
®
[
导入
]
®
[Gerber
数据
]
。
·
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择执行导入的
Gerber
文件和任意的
设定文件
(INI
文件
)
。
*
INI
文件是对
Gerber
文件内跳过图层加以记述
的文件。通过指定
INI
文件，可缩短读取时间。
指定
INI
文件，需要在导入时事先进行编制。
INI
文件示例
:
[Layer]
SkipLayer1=111.art
SkipLayer2=222.art
3
点击
[
确定
]
。
*
当已在
PCB
中设定完毕背景数据时，将显示背
景数据读取确认对话框。
*
所导入的
Gerber
数据作为
PCB
的背景数据而
显示，但是当偏移贴装点时，请调整位置。
*
关于位置的调整，请参照以下记载。
‘5.8.2
基板编辑
®
■
XY
调整、■基板
反转、■基板的旋转
’
Project050801S-23C00
1
Project050801S-24C00
2
3
Project050801S-25C00
Project050801S-27C00
Pro
j
ect050801S-26C00
程序手册
5.8 PCB
编辑
Page 5-150 EJS9AC-MB-05P-20
n

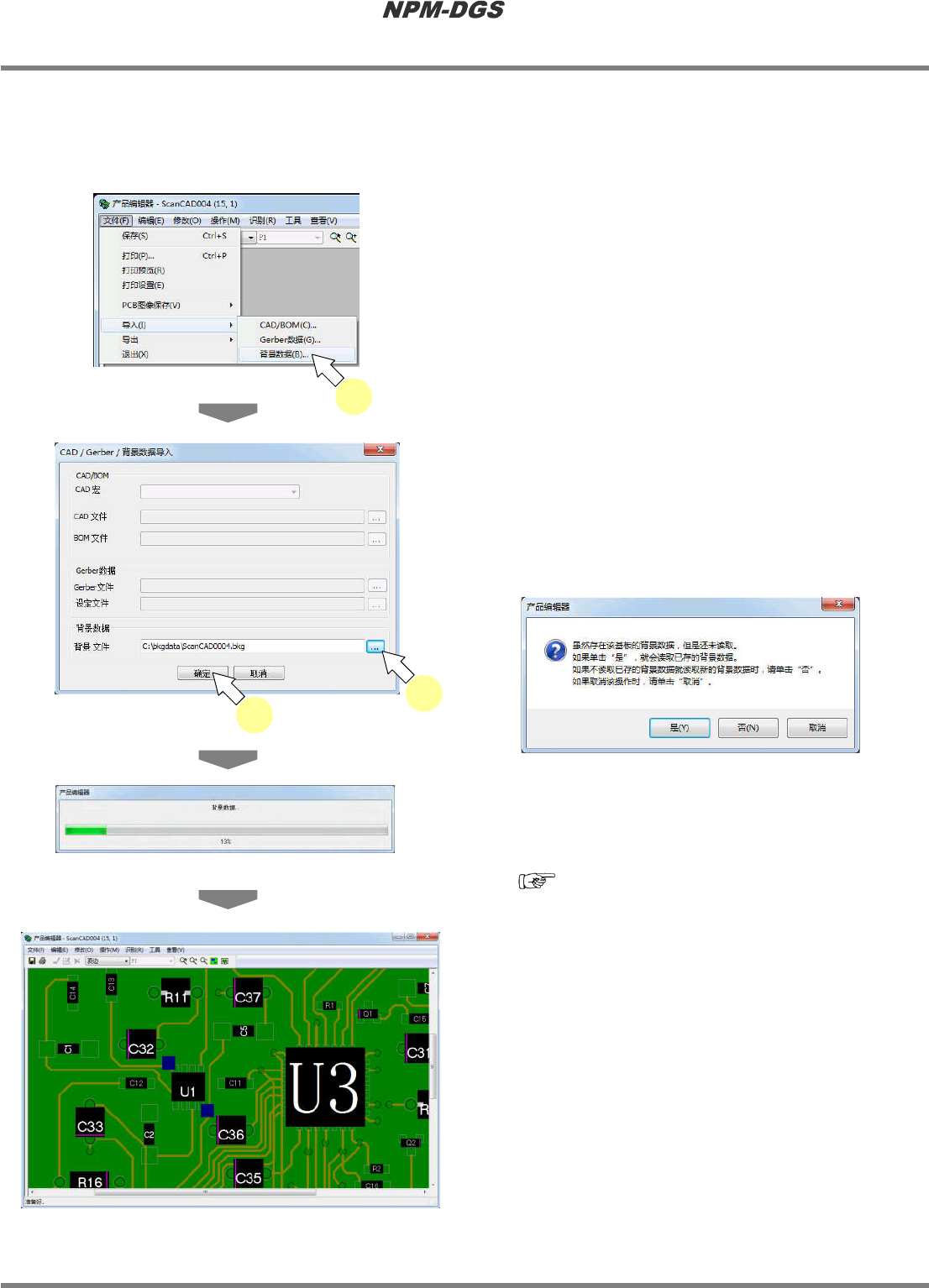

向基板示意图导入背景数据
向
PCB
的图层导入背景数据。在需要以通过
PPD / LWS
模式打开的
PCB
数据确认
Gerber
示意
图时，使用这个功能。
1
选择菜单栏的
[
文件
]
®
[
导入
]
®
[
背景
数据
]
。
·
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择需要导入的背景文件。
3
点击
[
确定
]
。
*
当已在
PCB
中设定完毕背景数据时，将显示背
景数据读取确认对话框。
*
所导入的背景数据作为
PCB
的层次而显示，但
是当偏移贴装点时，请调整位置。
*
关于位置的调整，请参照以下记载。
‘5.8.2
基板编辑
®
■
XY
调整、■基板
反转、■基板的旋转
’
*
从
PPD
编辑器
(
包含
LWS
模式
)
启动时，无
法将背景数据保存进
PCB
。请在每次启动之际
导入背景文件。
Project050801S-28C00
1
Project050801S-27C00
Project050801S-30C00
Project050801S-31C00
Pro
j
ect050801S-29C00
2
3
