程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-347 5.8.19 这是将正反基板数据变更为配置在正 反 相同面上的基板数据的功能。 1 选择菜单栏的 [ 操作 ] ® [ 把反面向正面 合并 ] 。 · 显示 < 合并选项 > 画面。 2 选择适当的实装点的反转方法。 3 点击 [ 确定 ] 。 · 关闭 < 合并选项 > 画面后，背面数据将被合并到 表面。 不仅实装点，区块坐…
程序手册
5.8 PCB
编辑
Page 5-346 EJS9AC-MB-05P-20
n

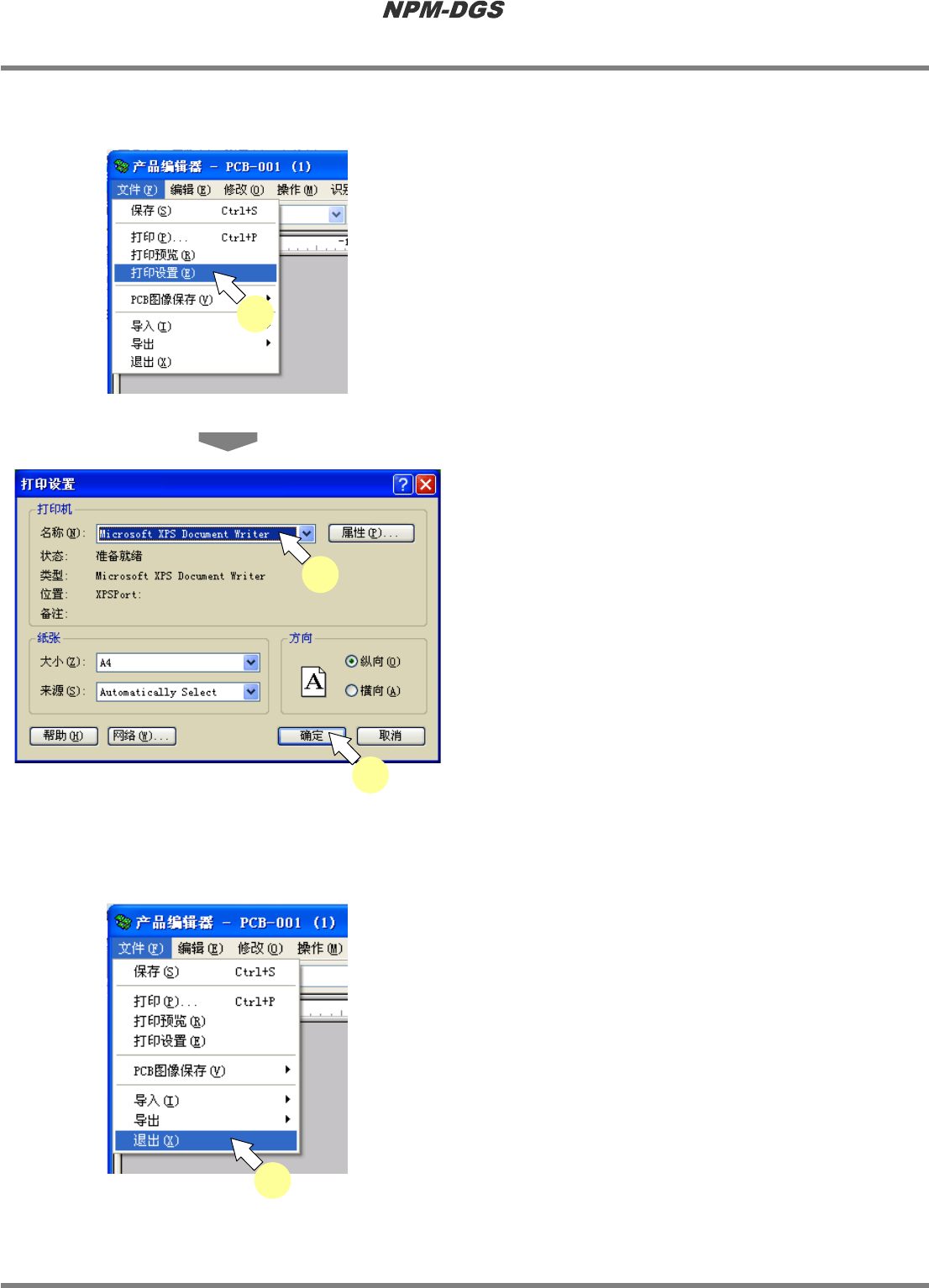

打印机的设定
1
选择菜单栏的
[
文件
]
®
[
打印设置
]
。
·
显示出
<
打印设置
>
画面。
2
进行印刷所需的设定。
3
点击
[
确定
]
。
·
关闭
<
打印设置
>
画面。
n PCB
编辑器的结束
1
选择菜单栏的
[
文件
]
®
[
退出
]
，或者选
择
<
产品编辑器
>
画面右上方的
[
´
]
。
Project050810S-20C02
1
Project050810S-21C00
2
3
Project050810S-22C03
1
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-347
5.8.19

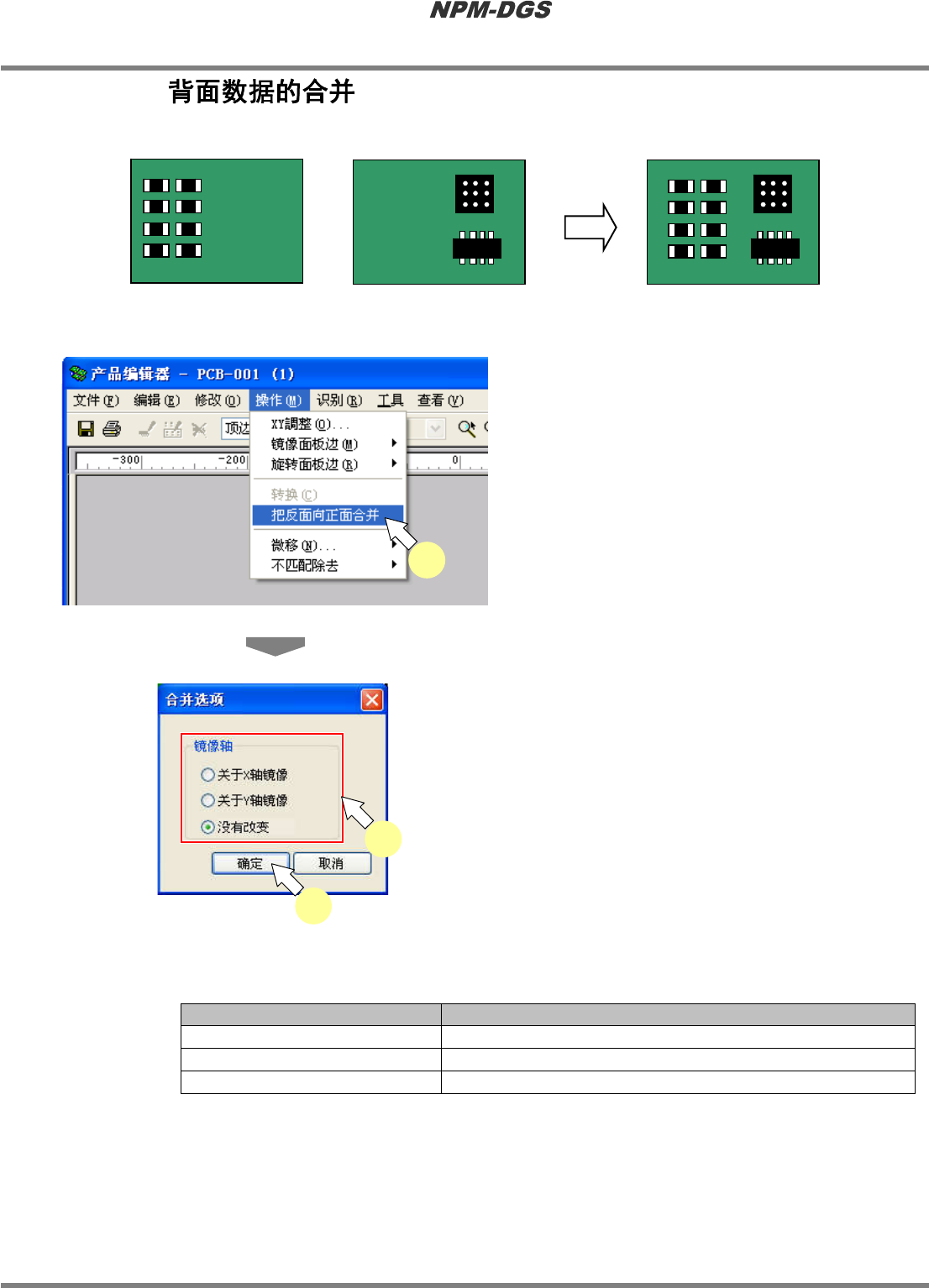

这是将正反基板数据变更为配置在正反相同面上的基板数据的功能。
1
选择菜单栏的
[
操作
]
®
[
把反面向正面
合并
]
。
·
显示
<
合并选项
>
画面。
2
选择适当的实装点的反转方法。
3
点击
[
确定
]
。
·
关闭
<
合并选项
>
画面后，背面数据将被合并到
表面。
不仅实装点，区块坐标、区块不良标记、区块
条形码也被合并。
将自动在表面编制新的区块类型，并在其中合
并背面数据。
背面数据将被删除。
n
反转方向
项目
说明
‘
关于
X
轴镜像
’
以
X
轴反转背面坐标后合并。
‘
关于
Y
轴镜像
’
以
Y
轴反转背面坐标后合并。
‘
没有改变
’
不反转背面坐标而合并。
Project050816S-00C01
1
表面 背面 表面
Project050816S-01C00
3
2
程序手册
5.8 PCB
编辑
Page 5-348 EJS9AC-MB-05P-20
5.8.20
我们将没有分配元件的贴装点称为预约实装点。
在某个
BOM
下分配了元件、但是在其他
BOM
下却没有分配元件的标示符，仍可保持坐标。
例
)
CAD
数据
BOM
数据
X Y
角度
标示符
标示符
元件名
10 10 0 REF1
＋
REF1 1005R
11 11 90 REF2 REF2 QFP
12 13 0 REF3
CAD
导入
DGS PCB
数据
X Y
角度
标示符
元件名
10 10 0 REF1 1005R
11 11 90 REF2 QFP
12 13 0 REF3
n
预约实装点的注意事项
l
不显示在数据编辑器的基板示意图画面和贴装点列表中。
l
不显示在设备上。
l
不包含进
PCB
一览
/
数据编制一览
/PPD
管理的贴装点数中。
