程序手册 13.1 等级贴装功能 EJS9AC-MB-13P-19 Page 13- 9 ③ 在各工作台上配置等级贴装元件和其他元件时 在这里，对将等级贴装元件和其他元 件 也配置到各工作台上时的数据 编 制方法进行说明。 基本上与分别配置等级贴装元件的操 作 相同， 但是需要对其他元件也 进行与等级 贴 装元件相同的优 先顺序设定。 l 实装元件为等级贴装元 件和其他元件 l 在各工作台上配置等级 贴装元件和其他元件 * 在工作台…
程序手册
13.1
等级贴装功能
Page 13-8 EJS9AC-MB-13P-19
2
进行元件分割的设定。
*
在各工作台上分别配置
2
根之际，请在
‘
最大料
盘
’
内输入
‘2’
。
*
配置
3
根以上的等级贴装元件时，请输入所需
的数量。
*
关于元件分割设定的详细内容，请参照
‘7.11.3
为元件设定最大料盘的设定
’
。
Howto130103S-03C02
2
程序手册
13.1
等级贴装功能
EJS9AC-MB-13P-19 Page 13-9

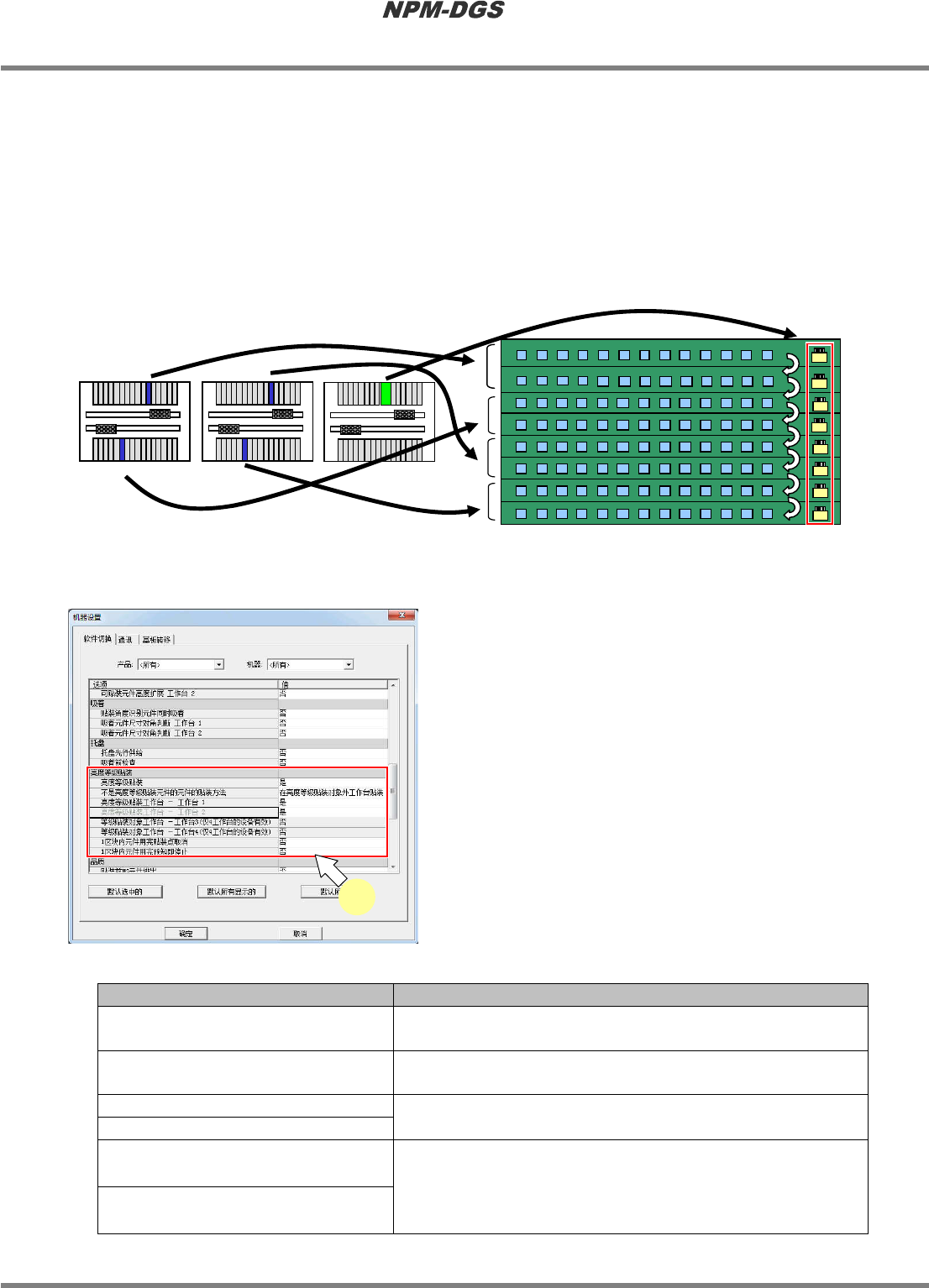

③在各工作台上配置等级贴装元件和其他元件时
在这里，对将等级贴装元件和其他元件也配置到各工作台上时的数据编制方法进行说明。
基本上与分别配置等级贴装元件的操作相同，但是需要对其他元件也进行与等级贴装元件相同的优
先顺序设定。
l
实装元件为等级贴装元件和其他元件
l
在各工作台上配置等级贴装元件和其他元件
*
在工作台上配置多个等级贴装以外的元件时，请如②所示，对等级贴装以外的元件也通过元件分
割设定来设定最大料盘数量。
1
设定
‘
亮度等级贴装
’
项目。
项目
设定内容
‘
亮度等级贴装
’ ‘
是
’
打开等级贴装功能。
‘
不是亮度等级贴装元件的元件的贴装方
法
’
设定为
‘
在和亮度等级贴装元件相同区块的工作台上贴装
’
。
‘
亮度等级贴装工作台
–
工作台
1’
设定配置等级贴装元件的工作台。
请对每个设备进行设定。
*
在没有工作台
3
、工作台
4
的设备上不能进行设定。
‘
亮度等级贴装工作台
–
工作台
2’
‘
等级贴装对象工作台
–
工作台
3 (
仅
3
工作台的设备有效
)’
*
‘
等级贴装对象工作台
–
工作台
4 (
仅
4
工作台的设备有效
)’
*
在各工作台上配置了等级贴装元件和等级贴装以外元件
时的示意图。
Howto130103S-04C01
1
程序手册
13.1
等级贴装功能
Page 13-10 EJS9AC-MB-13P-19
④在其他工作台上实装等级贴装元件以外的元件时
在这里，对在其他工作台上实装等级贴装元件以外的元件时的数据编制方法进行说明。
等级贴装元件，与只实装等级贴装元件的情形相同，但是在软开关下，需要对等级贴装以外的元件
进行配置到哪里的设定。
l
实装元件为等级贴装元件和其他元件
l
在各工作台上配置等级贴装元件和其他元件
*
在工作台上配置多个等级贴装以外的元件时，请如②所示，对等级贴装以外的元件也通过元件分
割设定来设定最大料盘数量。
1
设定
‘
亮度等级贴装
’
项目。
项目
设定内容
‘
亮度等级贴装
’ ‘
是
’
打开等级贴装功能。
‘
不是亮度等级贴装元件的元件的贴装方
法
’
设定为
‘
在亮度等级贴装对象外工作台贴装
’
。
‘
亮度等级贴装工作台
–
工作台
1’
设定配置等级贴装元件的工作台。
请对每个设备进行设定。
‘
亮度等级贴装工作台
–
工作台
2’
‘
等级贴装对象工作台
–
工作台
3 (
仅
3
工作台的设备有效
)’
*
设定配置等级贴装元件的工作台。
请对每个设备进行设定。
*
在没有工作台
3
、工作台
4
的设备上不能进行设定。
‘
等级贴装对象工作台
–
工作台
4 (
仅
4
工作台的设备有效
)’
*
在其他工作台上实装等级贴装元件以外的元件时的
示意图。
Howto130103S-02C01
1
