程序手册 5.8 PCB 编辑 Page 5-196 EJS9AC-MB-05P-20 7 对要编辑的地方进行必要的设定， 点击 [ 应用 ] 。 * 当存在配置在相同基板 面上，且使用相同模板 标记的其他区块偏移量 时，将显示以下的确认 对话框。 [ 是 ] : 同时还将变更反映进其他的模板。 [ 否 ] : 只对正在编辑的标记反映变更。 8 点击 [ 确定 ] 。 · 关闭 < 标志编辑器 > 画面。 9 点击 [ 应用…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-195
②区块不良标记的编辑
1
选择菜单栏的
[
识别
]
®
[
不良标记
]
，或
者双击区块不良标记。
·
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
区块不良标记
]
标签。
·
双击区块不良标记，自动显示出
[
区块不良标记
]
标签。
3
选择要编辑区块不良标记的区块类型。
4
若要变更区块不良标记基准，进行变
更。
5
选择要变更的区块不良标记。
6
进行标记编辑时，点击
[
编辑实例
]
。
·
显示出
<
标志编辑器
>
画面。
·
如果不进行标记变更，请跳过步骤
6.
，进行步
骤
9.
的作业。
Project050802S-62C02
1
Project050802S-43C02
2
Project050802S-61C01
5
6
4
3
程序手册
5.8 PCB
编辑
Page 5-196 EJS9AC-MB-05P-20
7
对要编辑的地方进行必要的设定，点击
[
应用
]
。
*
当存在配置在相同基板面上，且使用相同模板
标记的其他区块偏移量时，将显示以下的确认
对话框。
[
是
] :
同时还将变更反映进其他的模板。
[
否
] :
只对正在编辑的标记反映变更。
8
点击
[
确定
]
。
·
关闭
<
标志编辑器
>
画面。
9
点击
[
应用
]
。
10
点击
[
确定
]
。
·
关闭
<
识别
–
不良区块
>
画面。
·
在
PCB
编辑器上反映出区块不良标记的变更。
Project050802S-145C00
Project050702S-18C06
8
7
Project050802S-61C01
9 10
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-197

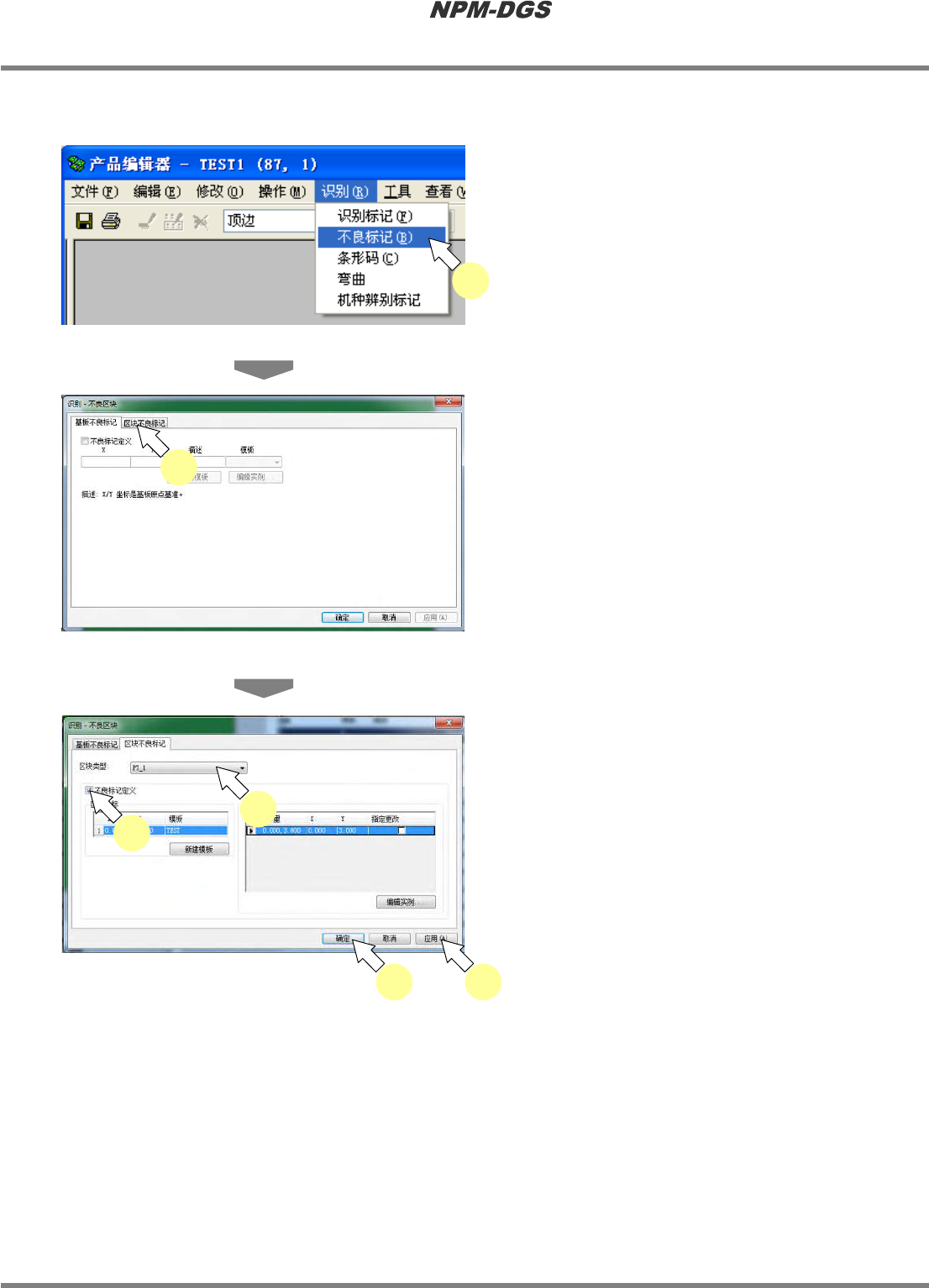

③区块不良标记的删除
1
选择菜单栏的
[
识别
]
®
[
不良标记
]
，或
者双击区块不良标记。
·
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
区块不良标记
]
标签。
·
双击区块不良标记，自动显示出
[
区块不良标记
]
标签。
3
选择要删除区块不良标记的区块类型。
4
将
‘
不良标记定义
’
栏中打的勾子去掉。
5
点击
[
应用
]
。
6
点击
[
确定
]
。
·
关闭
<
识别
–
不良区块
>
画面。
·
在
PCB
编辑器上删除区块不良标记。
Project050802S-67C02
1
Project050802S-61C01
3
4
6 5
Project050802S-43C02
2
