程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-173 ③ 选择删除面板识别基准 1 选择想要删除的面板基准后， 点击右击 菜单的 [ 删除面板基准 ] 。 2 显示出确认对话框，点击 [ 是 ] 。 * 将删除所选择的删除识 别基准，基准数量会减 少一个。 3 需要将变更反映至 PCB 时， 请点击 [ 确 定 ] 或 [ 应用 ] 。 Project 050802S-130C00 1 Projec…
程序手册
5.8 PCB
编辑
Page 5-172 EJS9AC-MB-05P-20
6

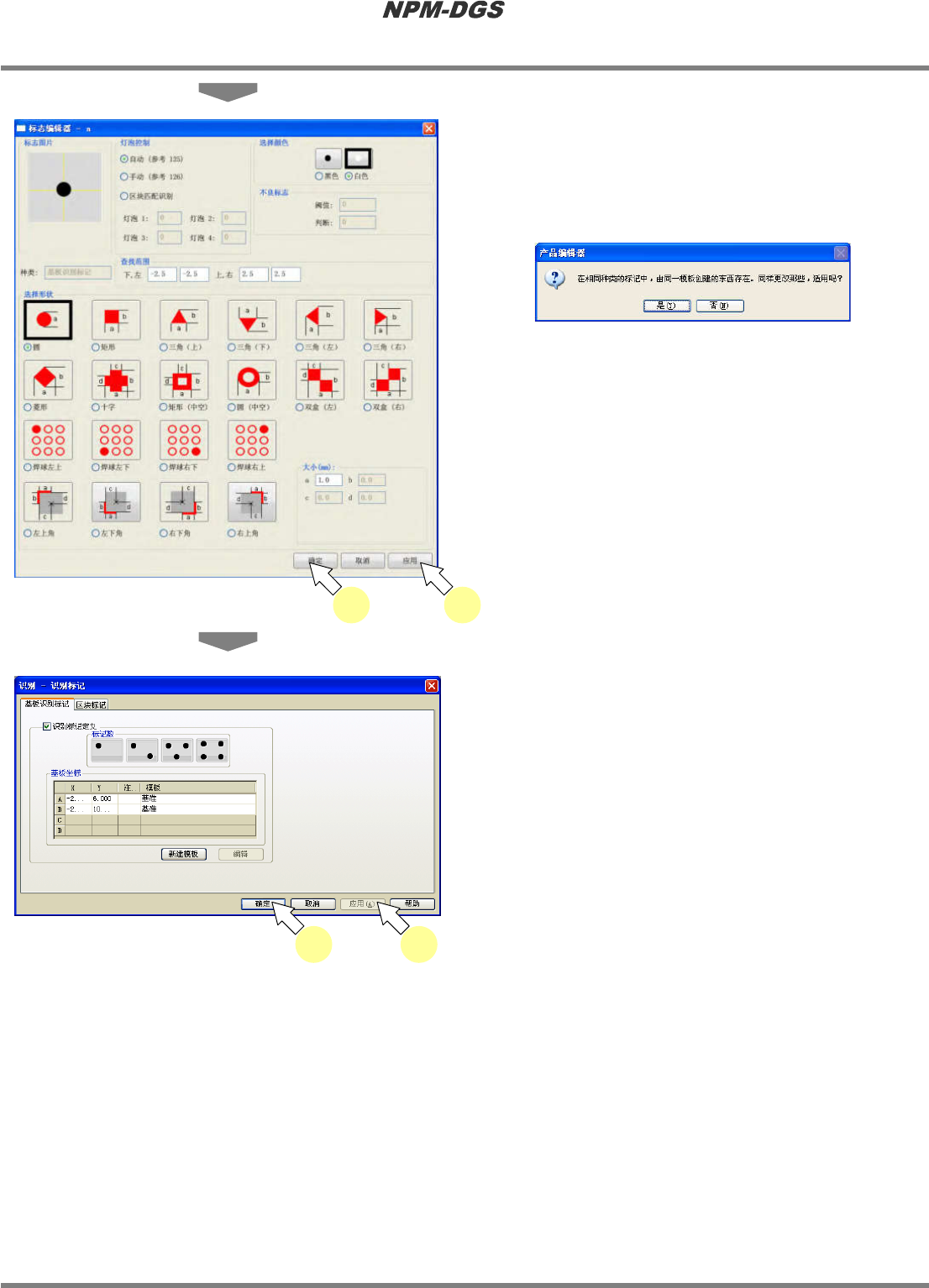

对要编辑的地方进行必要的设定，点击
[
应用
]
。
*
当存在配置在相同基板面上，且以相同模板编
制的标记时，将显示以下的确认对话框。
[
是
] :
同时还反映其他的标记。
[
否
] :
只反映正在编辑的标记。
7
点击
[
确定
]
。
·
关闭
<
标志编辑器
>
画面。
8
点击
[
应用
]
。
9
点击
[
确定
]
。
·
关闭
<
识别
–
识别标记
>
画面。
·
在
PCB
编辑器上反映出基板识别标记的变更。
Project050701S-01C05
7 6
Project050802S-25C00
8 9
Project050802S-144C00
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-173

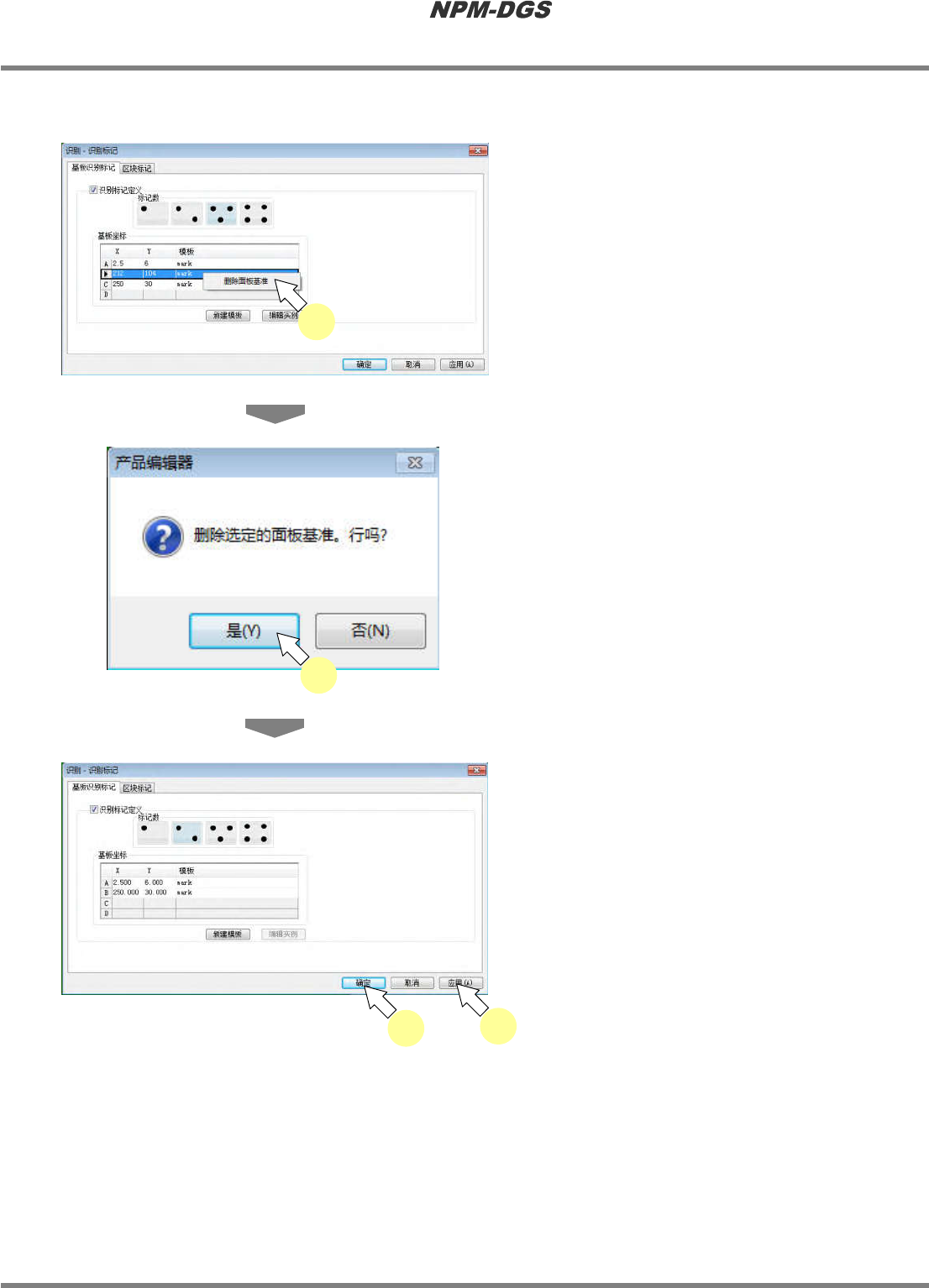

③选择删除面板识别基准
1
选择想要删除的面板基准后，点击右击
菜单的
[
删除面板基准
]
。
2
显示出确认对话框，点击
[
是
]
。
*
将删除所选择的删除识别基准，基准数量会减
少一个。
3
需要将变更反映至
PCB
时，请点击
[
确
定
]
或
[
应用
]
。
Project050802S-130C00
1
Project050802S-131C00
2
Project050802S-132C00
3
3
程序手册
5.8 PCB
编辑
Page 5-174 EJS9AC-MB-05P-20

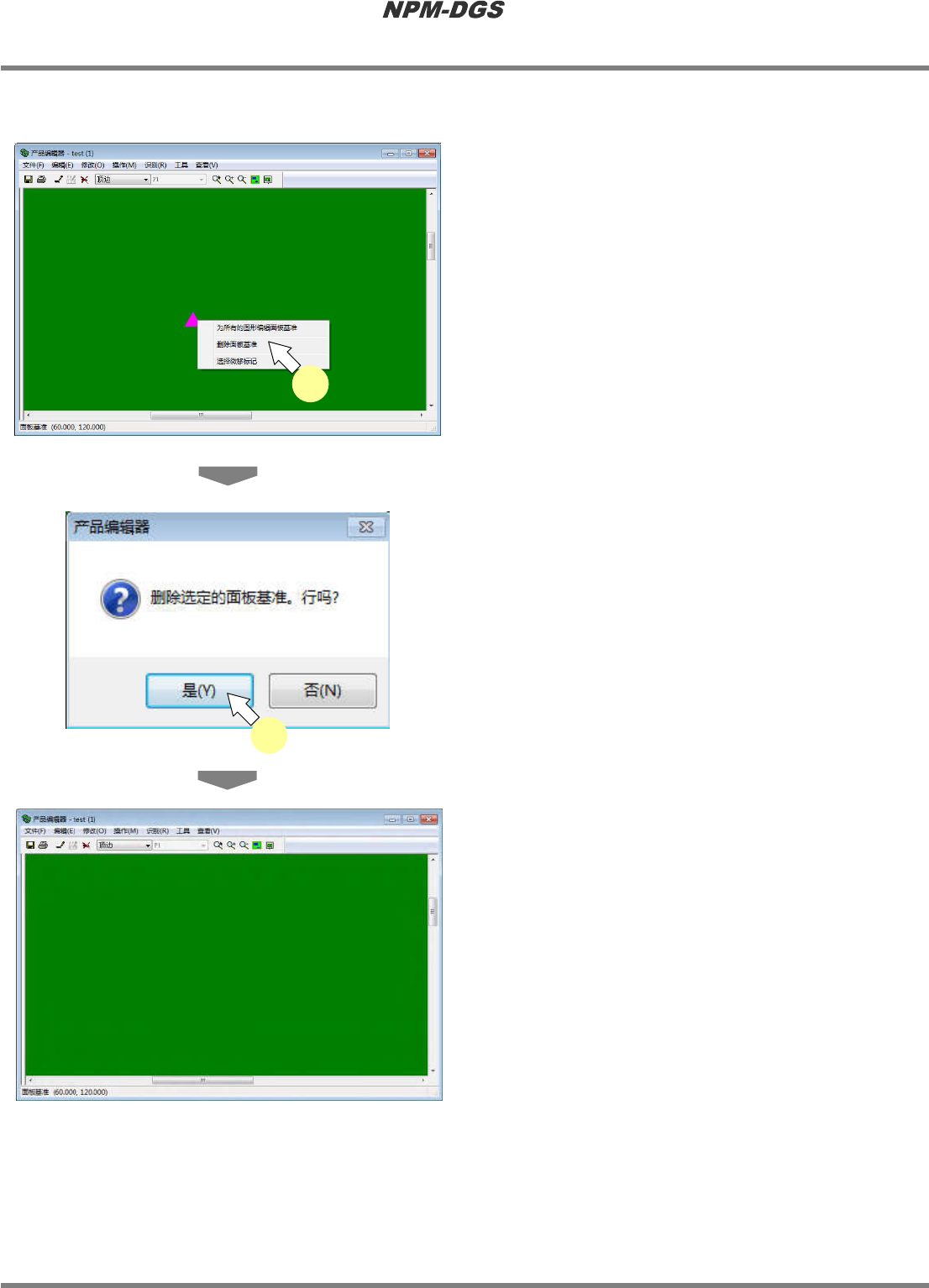

④在产品编辑器上选择删除面板基准
1
在产品编辑器上选择想要删除的面板
基准后，点击右击菜单的
[
删除面板基
准
]
。
2
显示出确认对话框，点击
[
是
]
。
*
将从产品编辑器上删除所选择的删除基板识别
基准。
Project050802S-133C00
1
Project050802S-134C00
Pro
j
ect050802S-131C00
2
