程 序手册 11 . 4 用扫描设备制作 识别选项数 据的详 情 Page 11-1 4 EJS9 AC-MB-11P-0 8 11.4.7 在本操作 画面上将图像 转动至元件 ( 式 样 ) 被供给的状 态。 1 设定式样旋转。 设定完毕 后，请 选择菜单的 [ 数据生成 ] ® [ 下一 个 ] ，或者点击 工具栏的 [ 下一个 ] ，然 后进入 下一 操作画面 。 说明 a) 0 ° 返回至获 取图像时的状 态。 b) 90 …
程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-13
11.4.6
在本操作画面上显示 TWAIN 驱动器，并用扫描设备进行元件图像的摄像。
1
选择扫描设备。
选择要使用的扫描设备。如果在安装扫描设备驱
动器后设定，以后则会选择同一的扫描设备。
*
如果在一览表里未能显示对象扫描设备，有可
能扫描设备驱动器的安装失败。请仔细阅读扫
描设备的使用说明书，然后重新安装驱动器。
2
获取图像。
使扫描设备驱动器显示出，进行图像输入。请仔
细阅读在画面上显示的<STEP1> ~ <STEP4>，
执行图像输入。
*
图像获取画面因使用的扫描设备而不同，关于
操作方法，请阅读扫描设备的使用说明书。
*
图像输入完毕后，则自动移动至式样旋转画面。
2
1
程序手册
11.4 用扫描设备制作识别选项数据的详情
Page 11-14 EJS9AC-MB-11P-08

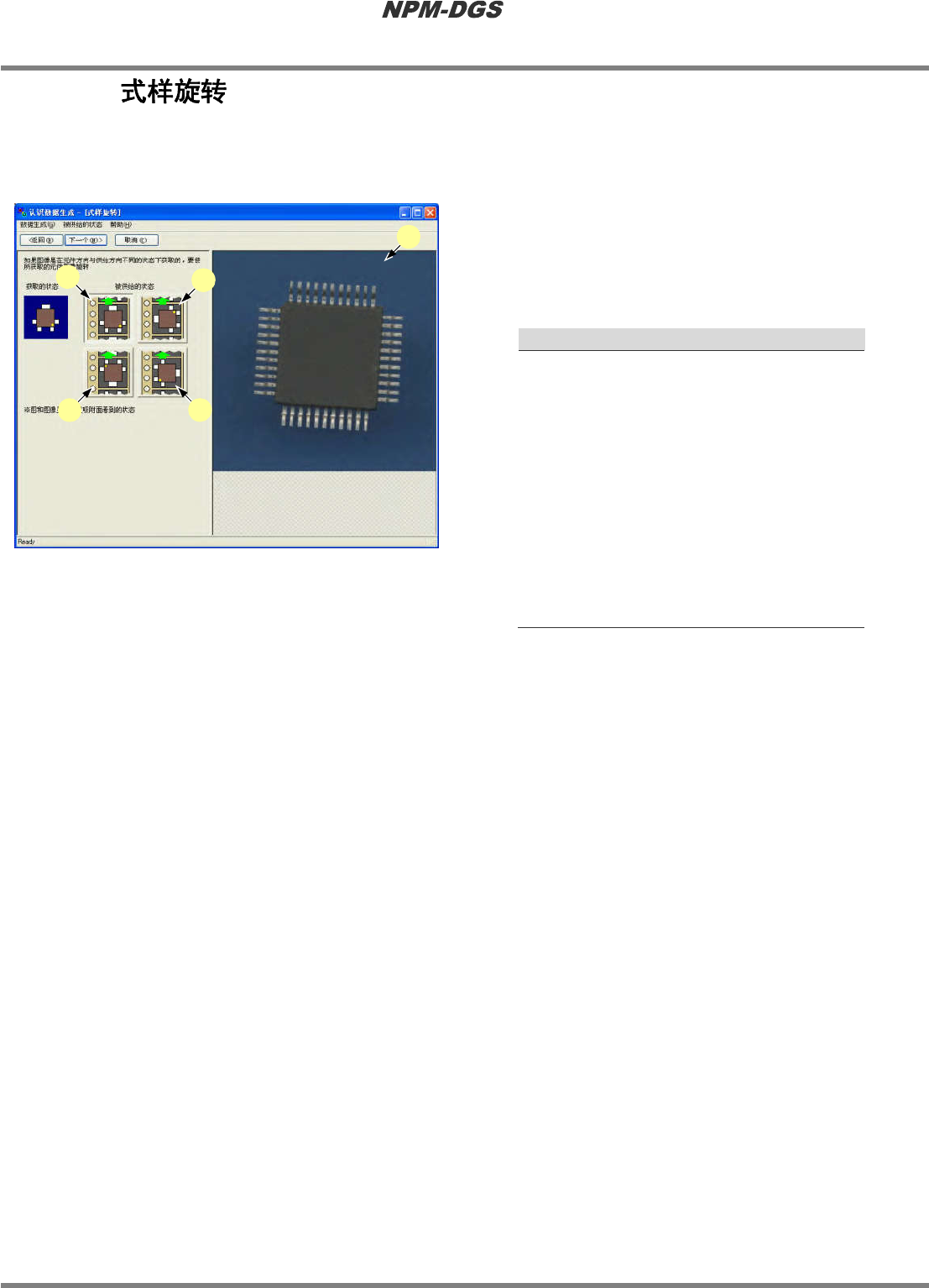

11.4.7
在本操作画面上将图像转动至元件 (式样) 被供给的状态。
1
设定式样旋转。
设定完毕后，请选择菜单的[数据生成]
®
[下一
个]，或者点击工具栏的[下一个]，然后进入下一
操作画面。
说明
a) 0
°
返回至获取图像时的状态。
b) 90
°
从获取图像的状态起向左旋转 90°。
c) 180
°
从获取图像的状态起转动 180
°
。
d) 270
°
从获取图像的状态起向右旋转 90°。
e) 显示元件的图像。
图像以左右反转的状态显示，呈现透过元件
的吸附面看到的状态。请将元件转动到与从
吸附面看到被供给的元件的状态一样的方向
为止。(
*
)
*
元件图像不是从贴装面看到的状态 (看到元件
反面的状态)，而是左右反转的状态，与 Paint
Brush (画笔) 等图像阅读软件的显示方式不
同，请注意。
d c
b
a
e
程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-15
11.4.8
在进入到本操作画面时，即已自动测量了元件的倾斜与外形，并执行了补正。当发现错误时，可通
过 [引脚 / 照明设定] 标签卡对以下部分执行手动修改。
1
修正元件的倾斜度。
再次以自动方式重新执行倾斜检测时，点击[修正]
后，或者选择菜单的 [元件形状]
®
[引脚 / 照明
设定]
®
[元件倾斜修正]
®
[倾斜重新检测]，或
者点击[元件倾斜度重新检测] 。
元件倾斜度补正如果不合适，需要靠手工进行图
像的转动及补正。
名称
a) 选择图像的转动角度。
b) 按照在 a) 中所选择的角度将图像向左转。
c) 按照在 a) 中所选择的角度将图像向右转。
当无需进行其他变更时，点击[确定] 。
2
修正元件的外形
再次以自动方式重新执行外形检测时，点击[修正]
后，或者选择菜单的 [元件形状]
®
[引脚 / 照明
设定]
®
[外形重新检测]，或者点击[元件外形重
新检测]。
元件外形检测如果不合适，需要靠手工修正外接
矩形。外接矩形在 d) 的元件图像中用红线显示。
将鼠标移动至边缘的
n
部分后，鼠标形状如左
图所示，将变为‘更改尺寸的状态’。在此状态下
拖拽 (按住鼠标左键的同时将其移动) 的话，则
会更改尺寸。
将鼠标移动至除
n
部分以外的外接矩形框线上，
如左图所示，鼠标形状将变为‘更改位置的状态’。
在此状态下拖拽的话，则会更改位置。
当无需进行其他变更时，点击[确定]。
更改尺寸的状态
更改位置的状态
ScanED110408S-01C01
1
2
d
b c a
