程序手册 7.11 各种设定 Page 7-184 EJS9AC-MB-07P-20 7.11.4 n 机器设置画面 通过 < 机器设置 > 画面设定机器选项。 1 在项目栏的 ‘ 设置 ’ 选择 [ 机器设置 ] ， 或选 择菜单栏的 [ 编辑 ] ® [ 机器设置 ] 。 · 将会显示 < 机器设置 > 画面。 2 进行每个标签所需要的设定。 3 点击 [ 确定 ] 。 · 将会保存新的设定。 Pr oduc…
程序手册
7.11
各种设定
EJS9AC-MB-07P-20 Page 7-183
n
工作台
列项目
说明
‘
元件
’
显示元件名字。
‘
库
’
显示库的名字。
‘
基板
’
显示使用这个元件的基板数量。
‘
最大使用
’
在使用这个元件最多的
PCB
上显示最大使用数量。
‘
产品
’
显示使用这个元件最多的
PCB
的名称。
‘
最大料盘
’
设定对该元件使用几个料盘。手动输入或点击按钮
([
设定原点
]
、
[
设定目标
]
、
[
设定理想值
])
，能算出来。
同时，点击
[
设置选中的为
...]
，能够对多个元件一次性设定相同的
值。
‘
目标
’
显示基于目标系数
(
贴装
/
工作台
)
的目标最大料盘数。
‘
理想值
’
显示基于理想系数
(
目标
*
系数
)
的理想最大料盘数。
‘
使用
/
料盘
’
显示每
1
个料盘的贴装点数。变更分割设定的值，会重新计算该
数值。
n
按钮
按钮
说明
[
设定原点
]
将所有元件的最多料盘数返回到初期值
(=1)
。
[
设定目标
]
对所有元件的最多料盘数中设定目标值
(
参照上述说明
)
。
[
设定理想值
]
对所有元件的最多料盘数中设定理想值
(
参照上述说明
)
。
[
全选
]
选择了全部元件的状态。
[
反选
]
使处于未选择状态的元件转为选择状态，而处于选择状态的元件
转为未选择状态。
[
设置选中的为
...]
将显示输入最大料盘的画面，输入最大料盘数
( 1 ~ 999 )
后点击，
在所选择的元件上，将一次性设定所输入的最大料盘数。
如果不存在选择元件，那么不能使用这个按钮。
程序手册
7.11
各种设定
Page 7-184 EJS9AC-MB-07P-20
7.11.4
n
机器设置画面
通过
<
机器设置
>
画面设定机器选项。
1
在项目栏的
‘
设置
’
选择
[
机器设置
]
，或选
择菜单栏的
[
编辑
]
®
[
机器设置
]
。
·
将会显示
<
机器设置
>
画面。
2
进行每个标签所需要的设定。
3
点击
[
确定
]
。
·
将会保存新的设定。
Pr
oduct0
71
00
4
S
-
0
1
C0
2
1
Product071004S-02C04
3
程序手册
7.11
各种设定
EJS9AC-MB-07P-20 Page 7-185

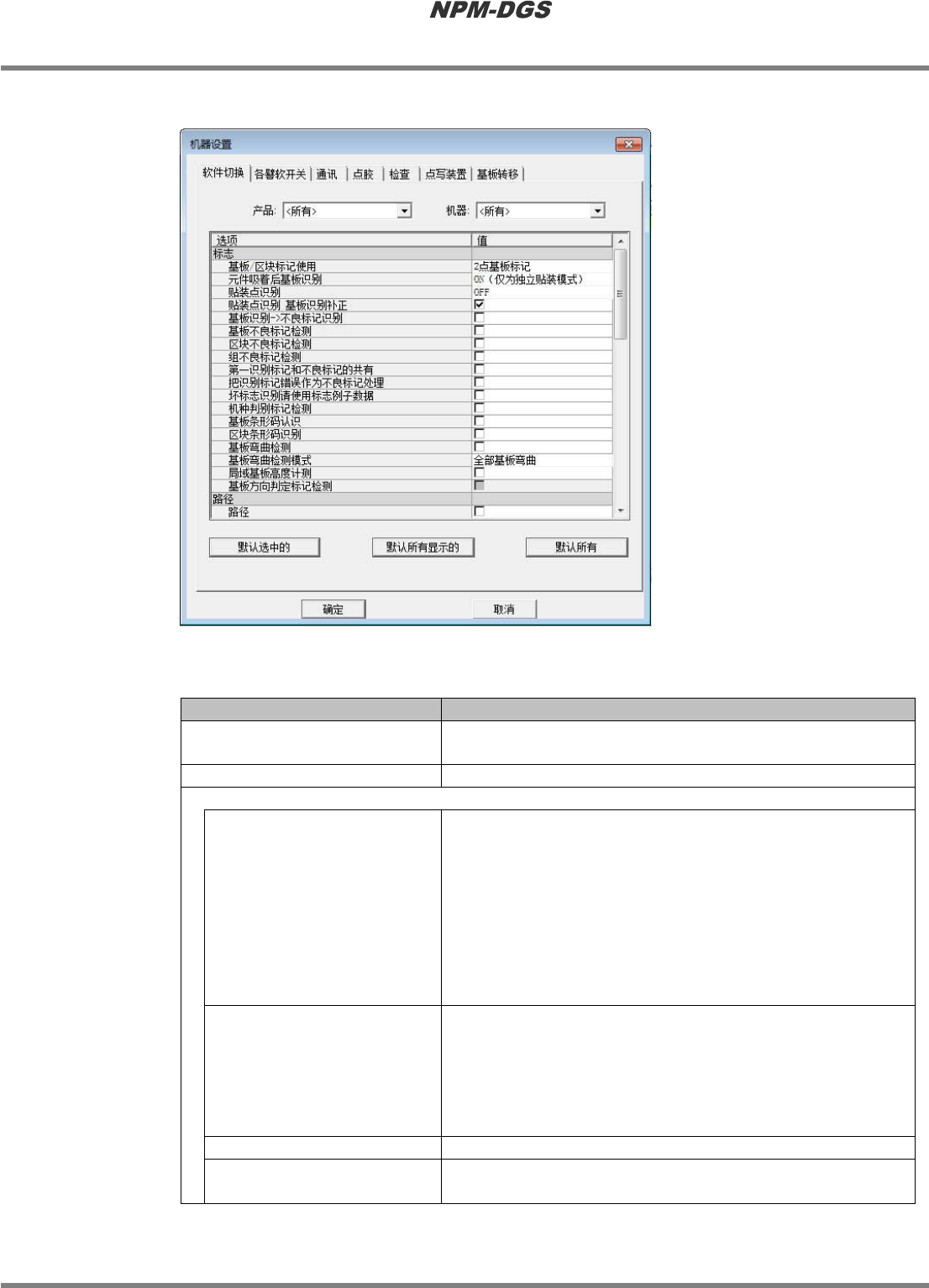

①软件切换标签
n
软件切换的设定项目
项目
说明
‘
产品
’
从组合框中选择要设定的
PCB
。目前显示在制作时选择的
PCB
。
*
对所有的
PCB
设定时，请选择
[<
所有
>]
。
‘
机器
’
选择进行设定的对象设备。
‘
标志
’
‘
面板
/
区块基准使用
’
设定是否检测基板识别标志。有以下
6
种。
• [
未使用
]
• [1
点基板基准
]
• [2
点基板基准
]
• [3
点基板基准
]
• [
区块标记
]
• [
区块组标记
]
*
当与生产数据内的
PCB
标记设定不一致时，在执行最优化之际
将自动变更软件开关的设定。
‘
元件吸着后基板识别
’
独立贴装模式与交替贴装模式相比，
TACT TIME
受基板搬送时间
的影响较大。为了减少这个基板搬送时间的影响，追加了在搬送
基板的过程中吸附元件，并在吸附了元件的状态下进行基板识别
的动作模式。通过本项目来设定是否选择这个模式。在交替实装
模式下，因为使用与吸附元件的贴装头相反侧的贴装头来识别基
板，因此不会反映这个设定。
‘
贴装点识别
’
设定是否检测贴装点识别的检测时机。
‘
贴装点识别
基板识别补正
’
当贴装点识别标记位置偏移贴装位置时，需要考虑基板的倾斜。
在这种情形下，设定是否将基板识别补正值反映进贴装点的补正。
Product071004S-02C04
