程序手册
7.11
各种设定
Page 7-192 EJS9AC-MB-07P-20
*
关于基板弯曲的通讯信息
①使用基板弯曲功能时，请如下设定。
①
-1
基板弯曲检测
:
只勾选打头机器。
②还需要在机器上也进行同样设定，请如下设定。
②
-1
通过高度传感器进行测量
:
只将打头机器设定为
‘ON’
。
②
-2
基板弯曲补正
:
对基板弯曲实施补正的全部机器都设定为
‘ON’
。
(
详细内容，请参照设备的使用说明书。
)
*
如果①
-1
、②
-1
的双方设定都没有设定为
‘
计测
’
，将不会实施计测，也不会交接基板弯曲
信息。
*
如果②
-2
的设定不为
‘ON’
，将不会实施基板弯曲补正。
③当上游侧的发送设定和下游侧的接收设定不一致时，有时不会进行基板弯曲补正。
请注意不要设定不同的发送和接收方式。
程序手册
7.11
各种设定
EJS9AC-MB-07P-20 Page 7-193

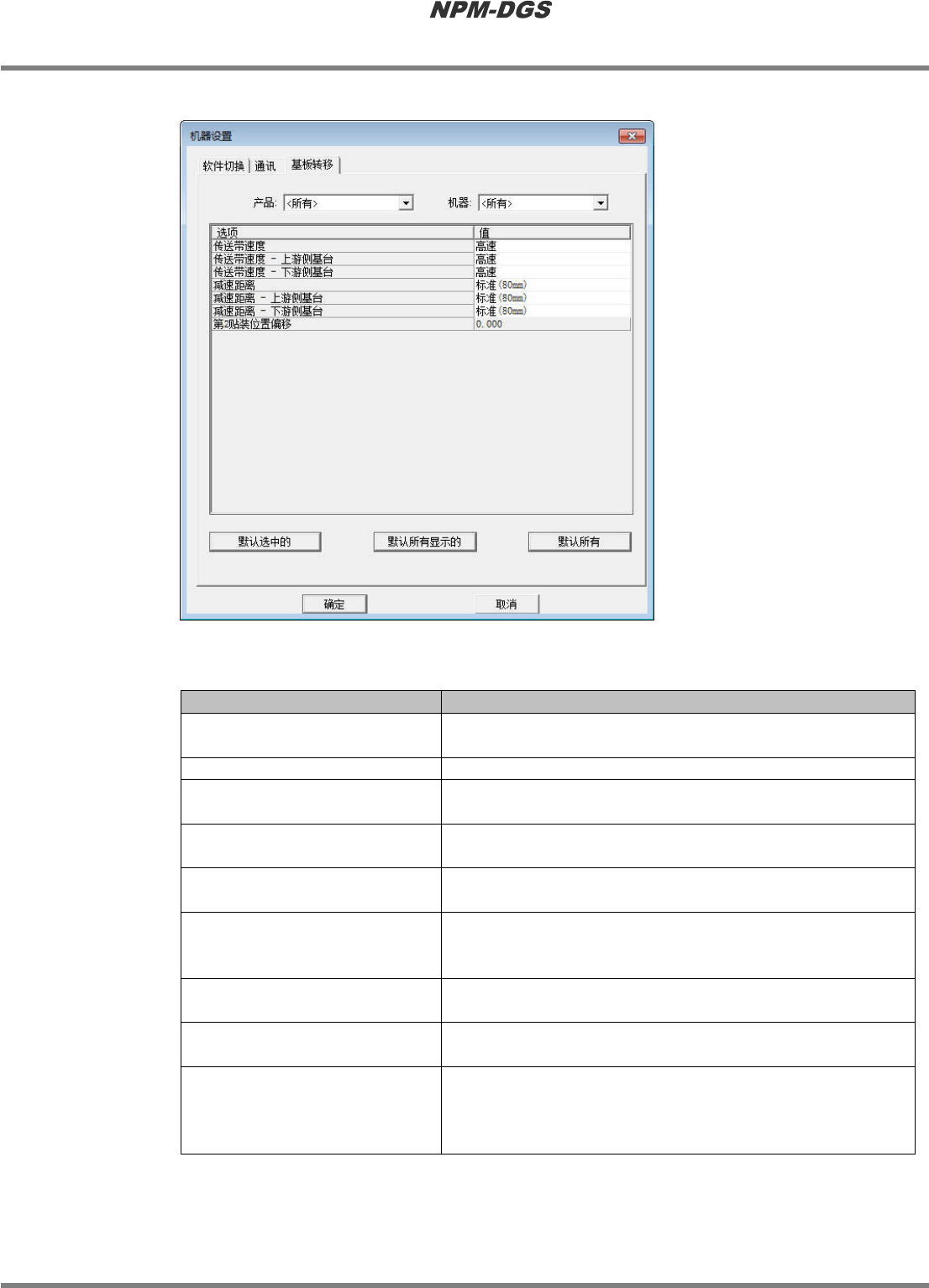

③基板转移标签
n
基板转移设定项目
项目
说明
‘
产品
’
从组合框中选择要设定的
PCB
。目前显示在制作时选择的
PCB
。
*
对所有的
PCB
设定时，请选择
[<
所有
>]
。
‘
机器
’
选择进行设定的对象设备。
‘
传送带速度
’
设定传送带的速度。存在下述三种速度
:
高速
(
默认
)
、中速、低速
'
传送带速度
-
上游侧基台
对双基台设备的上游侧基台的传送带速度进行设定。可进行设定
的种类与
'
传送带速度
'
相同。
'
传送带速度
-
下游侧基台
'
对双基台设备的下游侧基台的传送带速度进行设定。可进行设定
的种类与
'
传送带速度
'
相同。
‘
减速距离
’
为了防止超限，而设定搬送基板之际的减速距离。
•
标准
(80 mm)
•
安全距离
(100 mm)
'
减速距离
-
上游侧基台
'
对双基台设备的上游侧基台的减速距离进行设定。可进行设定的
种类与
'
减速距离
'
相同。
'
减速距离
-
下游侧基台
'
对双基台设备的下游侧基台的减速距离进行设定。可进行设定的
种类与
'
减速距离
'
相同。
'
第
2
贴装位置偏移量
'
只显示拥有
CM
设备的生产线。在贴装大型基板时，将分为两次
进行贴装。直到第二次贴装位置为止的基板搬送距离就是这个第
2
贴装位置偏移量。默认值通常为
0
，但是大型基板属于由工厂
管理员负责设定的值。
Product071004S-05C05
程序手册
7.11
各种设定
Page 7-194 EJS9AC-MB-07P-20
④转印装置标签
n
转印装置设定项目
项目
说明
‘
产品
’
在组合框中选择要设定的
PCB
。组合框中显示编制时所选择的
PCB
。
*
对所有的
PCB
进行设定时，请选择
[<
所有
>]
。
‘
工作台
’
选择进行设定的对象工作台。
‘
经过时间停止
’
选择从前一次的转印材料供给时经过转印可能时间后是否进行停止。
• [
不停止
]
• [
单一停止
]
‘
扩展转印位置
’
转印微小元件时挪动转印位置，以实现在一次成膜中可进行相当于
4
趟的转印。在
此设定是否使用该功能。
‘
最大转印时间
(
分
)’
从前一次的转印材料供给开始的转印可能时间
单位
:
分
0 (
默认值
) ~ 65535
‘
转印次数
(
次
)’
从前一次的转印材料供给开始的转印可能次数
单位
:
次
0 (
默认值
) ~ 65535
‘
转印材料供应停止模
式
’
设定按转印可能回数进行转印之后的动作。
• [
不停止
]
• [
单一停止
(
手动供给
)]
• [
自动供给
]
‘
转印材料供应时间
(
秒
)’
转印材料自动供给时的供给时间
单位
:
秒
范围
: 0 ~ 1.5
默认值
: 1.0
‘
成膜速度
’
设定转印材料的成膜速度。当设为
‘0’
时，设备将按照设定在机械参数中的速度执行
动作。
单位
: [mm/s]
• 0 (
默认值
) ~ 500
*
本设定仅以
NPM
设备为对象。
‘
擦拭速度
’
设定从转印单元擦拭转印材料的速度。当设为
‘0’
时，设备将按照设定在机械参数中
的速度执行动作。
单位
: [mm/s]
• 0 (
默认值
) ~ 500
*
本设定仅以
NPM
设备为对象。
Product071004S-06C03
