程序手册
7.3 PCB
一览表画面
EJS9AC-MB-07P-20 Page 7-97
7.3.6 PCB

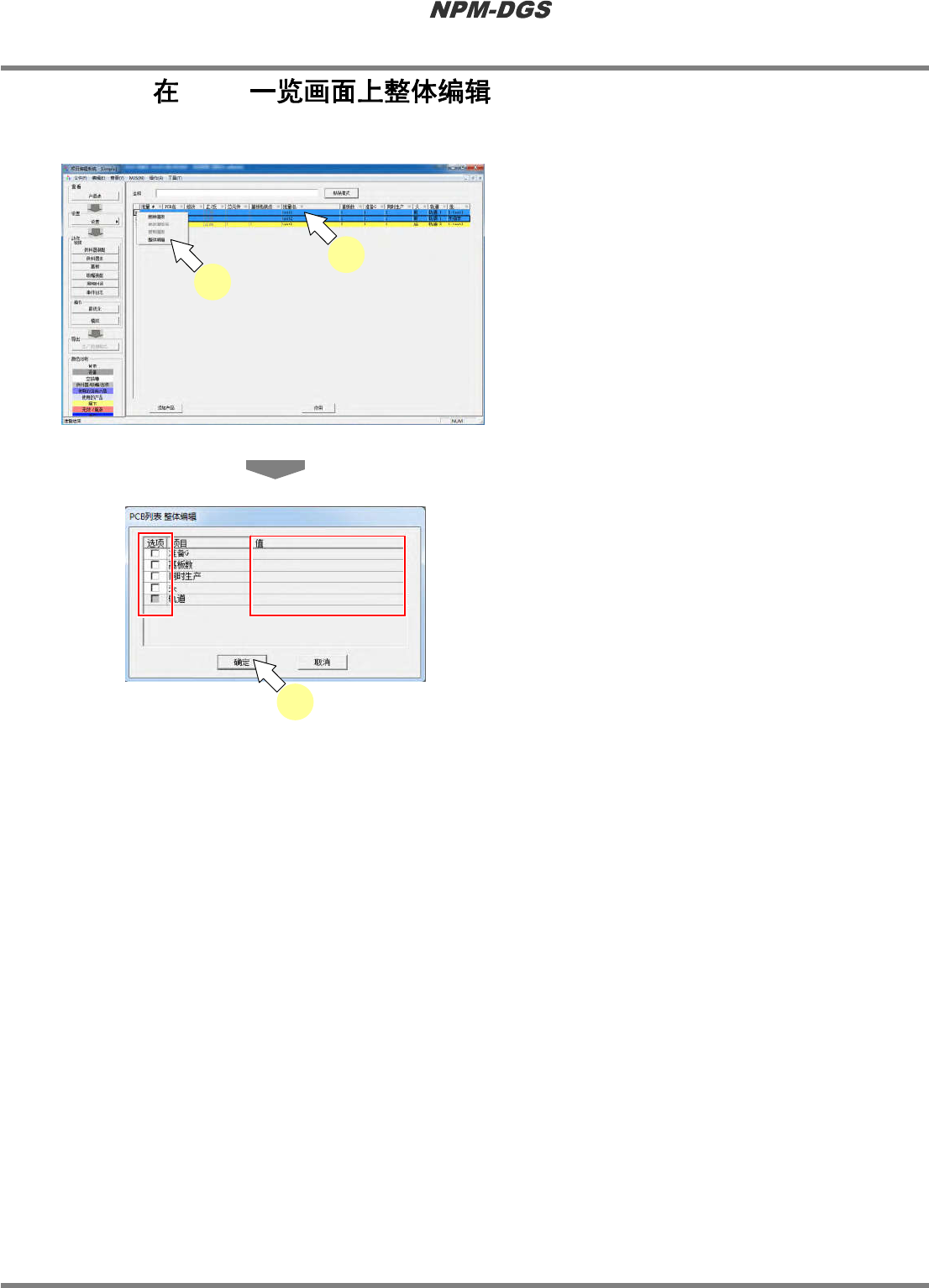

针对选择中的全部行，可整体设定变更对象的值。
1
选择需要编辑的生产数据。
2
选择右击菜单上的
[
整体编辑
]
。
3
勾选想要变更的项目，然后变更值后点
击
[OK]
。
Product070306S-01C04
1
2
Product070306S-02C05
3
程序手册
7.3 PCB
一览表画面
Page 7-98 EJS9AC-MB-07P-20
7.3.7

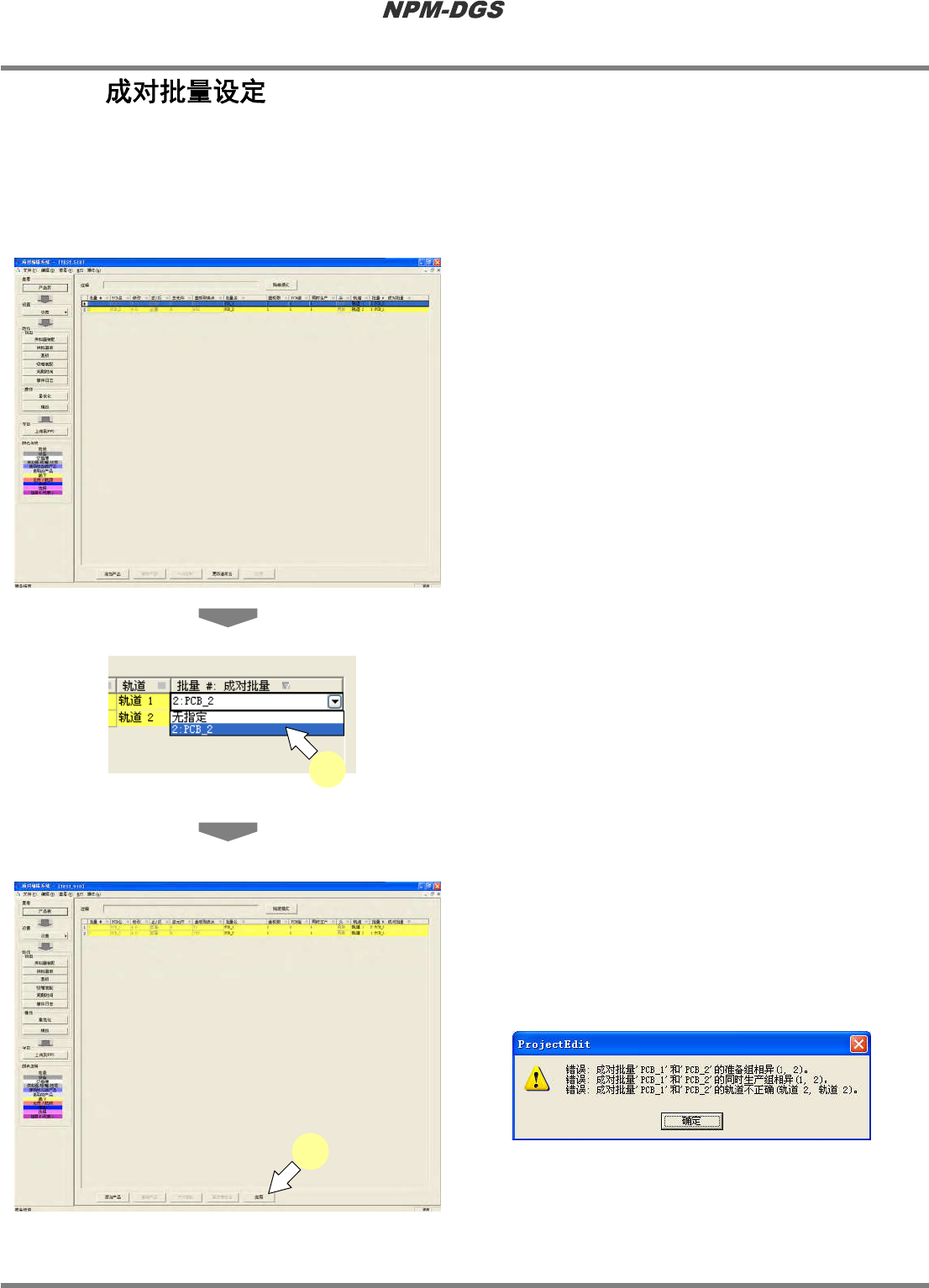

通过将在前后轨道上同时进行生产的批量指定为成对批量，可执行节拍模拟
(
包含切换生产轨道时
的吸嘴更换时间以及托盘夹盘位置的变更时间
)
，这样就可获取到更加接近实际节拍的模拟结果。
*
在交替贴装下，如果没有设定成对批量，将以单方的批量执行模拟。因此，根据前后轨的批量组
合状况，上述的吸嘴更换时间以及托盘夹盘位置的变更时间将无法反映进模拟的结果中，因此有
可能会与实际的节拍时间产生较大的误差。
1
选择设定成对批量的
PCB
数据。
2
通过批量
#
成对批量选择设定为成对的
PCB
数据。
3
点击
[
应用
]
。
*
将对
PCB
设定成对批量。
*
当
PCB
数据为下述数据时，将显示错误信息。
・
不同的准备组
・
不同的同时生产组
・
没有指定轨道或为相同轨道
Product070805S-01C00
Product070805S-02C00
2
Product070805S-04C00
Product070805S-03C00
3
程序手册
7.3 PCB
一览表画面
EJS9AC-MB-07P-20 Page 7-99
7.3.8

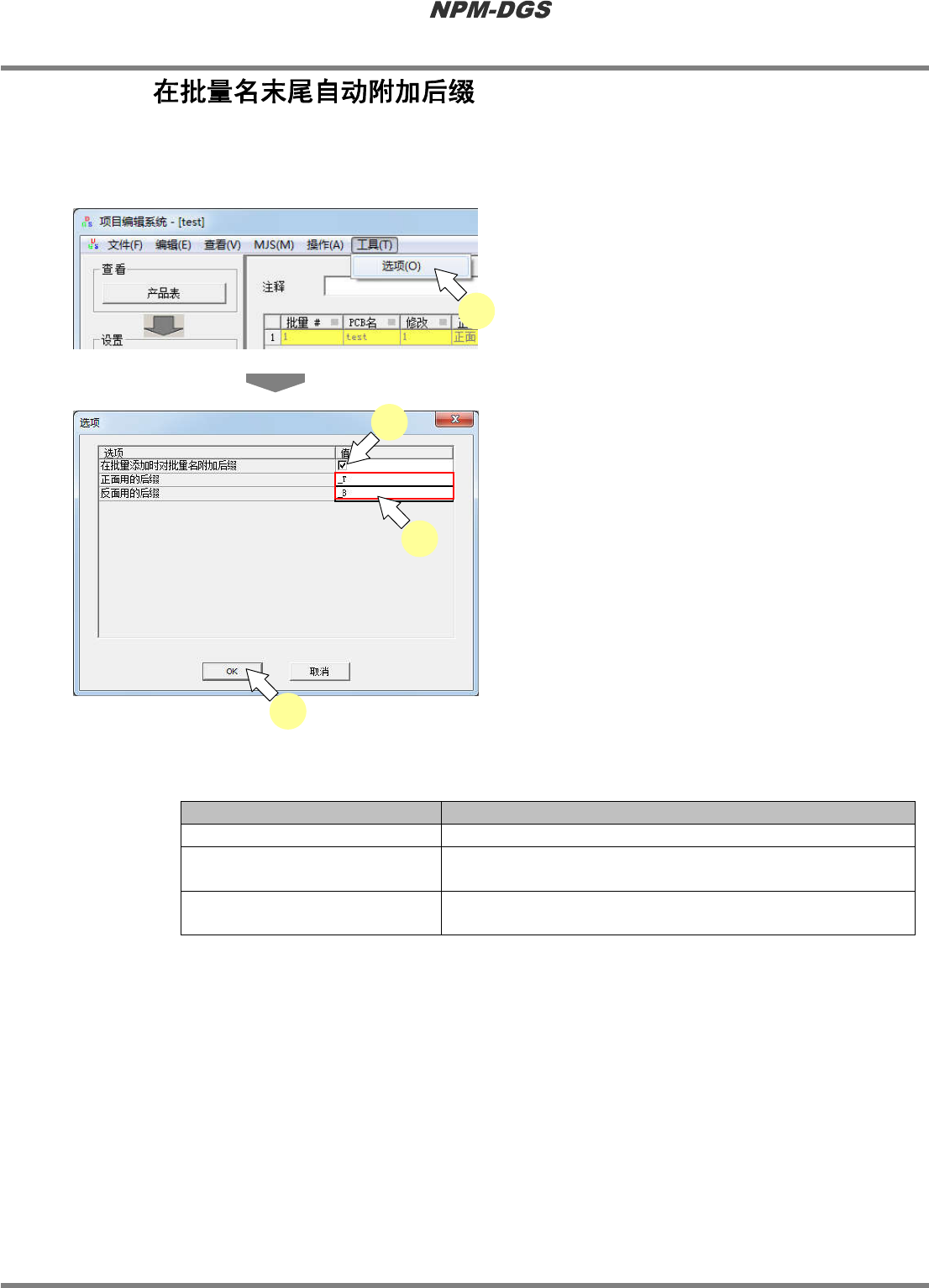

在编制数据时，如果针对
PCB
选择了一个
PCB
的正面、反面，那么在
PCB
一览画面上的批量名
将发生重复，因此需要加以变更。在这种情形下，可通过本功能在批量名的末尾自动追加后缀，以
防批量名发生重复。
1
选择菜单栏的
[
工具
]
®
[
选项
]
。
·
显示出
<
选项
>
画面。
2
勾选
‘
在批量添加时对批量名附加后
缀
’
。
3
设定
‘
正面用的后缀
’
、
‘
反面用的后缀
’
。
*
最多可输入
2
个后缀
(
以下的特殊字符除外
)
% , ”
空格
¥ : ; / . < > ? *
|
全角字符
4
点击
[OK]
。
*
之后，将在追加基板时的数据编制下自动在批
量名后添加后缀。
n
按钮
项目
说明
‘
在批量添加时对批量名附加后缀
’
使自动在批量名后添加后缀功能转为有效。
‘
正面用的后缀
’
将对基板面正面的
PCB
批量名称所设定的后缀添加到最末尾上。
正面与背面不可设定相同的后缀。
‘
反面用的后缀
’
将对基板反面的
PCB
批量名称所设定的后缀添加到最末尾上。正
面与背面不可设定相同的后缀。
Product070806S-01C00
1
Product070806S-02C00
2
