程序手册 5.8 PCB 编辑 Page 5-218 EJS9AC-MB-05P-20 ② 区块条形 码的编辑 1 选择菜单栏的 [ 识别 ] ® [ 条形码 ] 。 · 显示出 < 识别 – 条形码 > 画面。 2 选择 [ 区块条形码 ] 标签。 3 选择要编辑区块条形码的区块类型。 4 若要变更区块条形码基准，进行变更。 5 选择要变更的区块条形码，进行变更。 6 进行标记编辑时，点击 [ 编辑实例 ] 。 · 显…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-217
7
对要编辑的地方进行必要的设定，点击
[
应用
]
。
8
点击
[
确定
]
。
·
关闭
<
标志编辑器
>
画面。
9
设定区块条形码基准。
10
如有必要，变更各区块条形码的
X
、
Y
的位置。
*
如果在设备上示教时、在区块坐标指定的初期
值中，变更了
XY
坐标，将会在
‘
指定更改
’
的复
选框内打勾。请在判断区块条形码位置的
X
、
Y
坐标是否从初期设定就开始发生了变更时，使
用这个项目。
*
在
‘
指定更改
’
内打勾的状态下，能够不受区块偏
移量的影响而指定位置。
11
点击
[
应用
]
。
12
点击
[
确定
]
。
·
关闭
<
识别
–
条形码
>
画面。
·
在
PCB
编辑器上显示出区块条形码。
Project050702S-02C03
8 7
Project050802S-88C00
12
9
11
10
程序手册
5.8 PCB
编辑
Page 5-218 EJS9AC-MB-05P-20

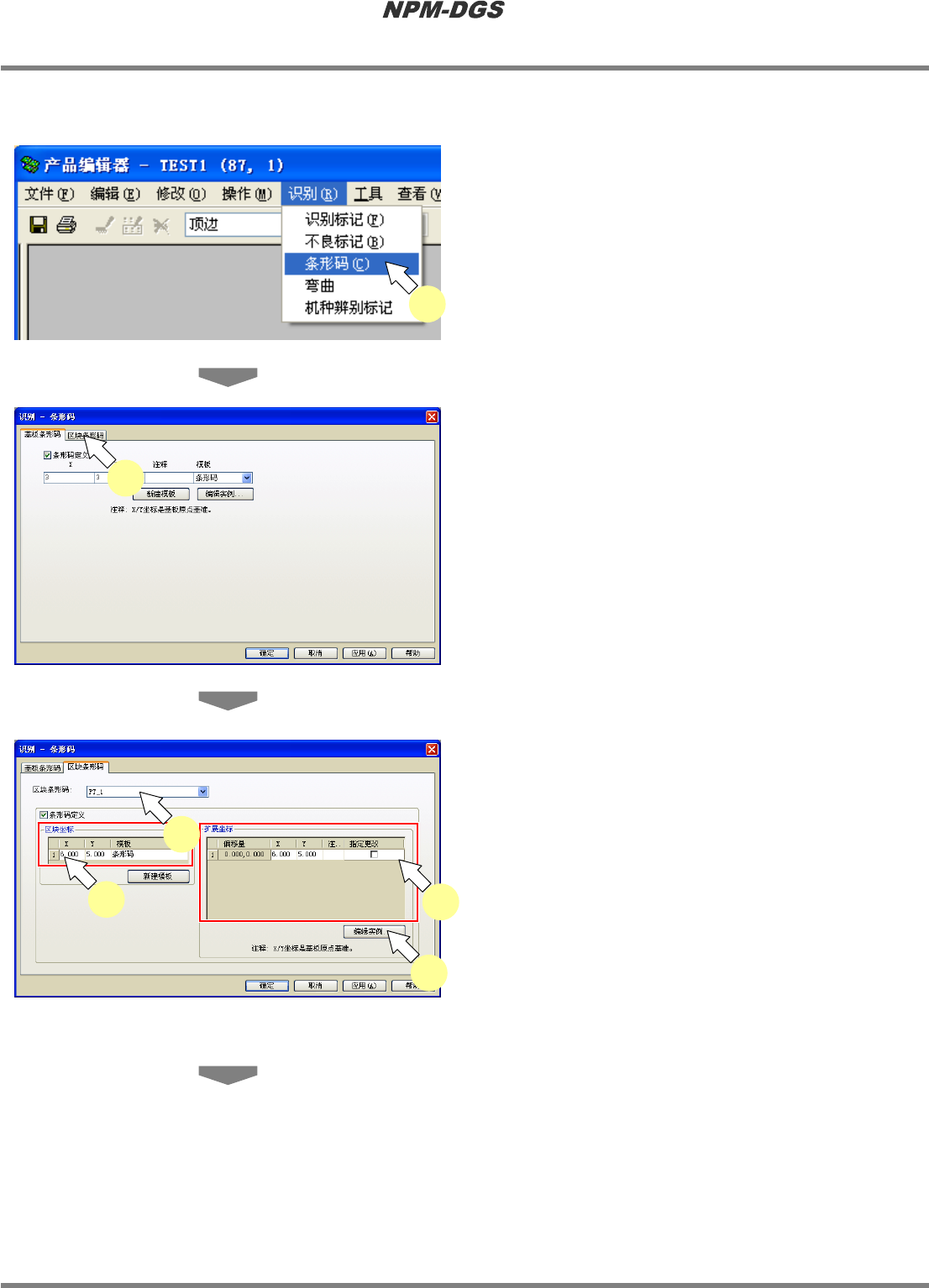

②区块条形码的编辑
1
选择菜单栏的
[
识别
]
®
[
条形码
]
。
·
显示出
<
识别
–
条形码
>
画面。
2
选择
[
区块条形码
]
标签。
3
选择要编辑区块条形码的区块类型。
4
若要变更区块条形码基准，进行变更。
5
选择要变更的区块条形码，进行变更。
6
进行标记编辑时，点击
[
编辑实例
]
。
·
显示出
<
标志编辑器
>
画面。
·
如果不进行标记变更，请跳过步骤
6.
，进行步
骤
9.
的作业。
Project050802S-89C02
1
Project050802S-90C00
2
Project050802S-91C00
4
5
6
3
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-219
7
对要编辑的地方进行必要的设定，点击
[
应用
]
。
*
当存在配置在相同基板面上，且使用相同模板
标记的其他区块偏移量时，将显示以下的确认
对话框。
[
是
] :
同时还将变更反映进其他的模板。
[
否
] :
只对正在编辑的标记反映变更。
8
点击
[
确定
]
。
·
关闭
<
标志编辑器
>
画面。
9
点击
[
应用
]
。
10
点击
[
确定
]
。
·
关闭
<
识别
–
条形码
>
画面。
·
在
PCB
编辑器上反映出区块条形码的变更。
Project050702S-02C03
8 7
Project050802S-93C00
10 9
Project050802S-145C00
