程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-209 n 区块弯曲计测点 n 显示项目 项目 说明 ‘ 扩展坐标 ’ ‘ 偏移量 ’ 显示区块弯曲计测点 X 、 Y 坐标的偏移量。 n 设定项目 项目 说明 ‘ 区块类型 ’ 选择针对哪个区块类型来执行设定。 ‘ 区块弯曲定义 ’ 当使用区块弯曲时，在复选框内打勾 。 ‘ 区块坐标 ’ ‘X’ 设定区块弯曲计测点基准的 X 坐标。 ‘Y’ 设定区块弯曲计…
程序手册
5.8 PCB
编辑
Page 5-208 EJS9AC-MB-05P-20

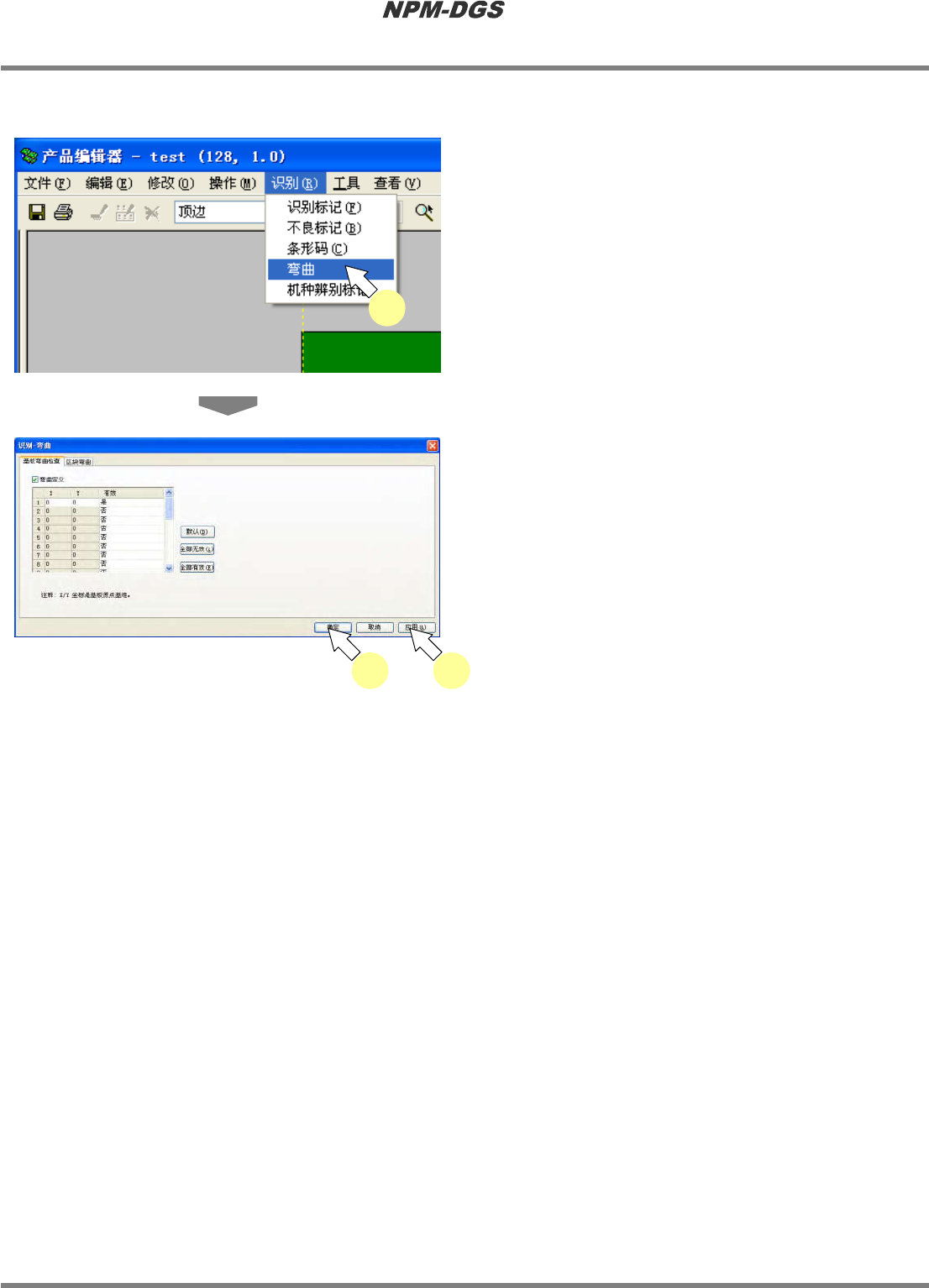

③基板弯曲计测点的删除
1
选择菜单的
[
识别
]
®
[
弯曲
]
。
·
显示出
<
识别
-
弯曲
>
画面。
2
选择
[
基板弯曲检查
]
选项。
3
解除
‘
弯曲定义
’
的勾选。
4
点击
[
应用
]
。
5
点击
[
确定
]
。
·
关闭
<
识别
-
弯曲
>
画面。
·
将从
PCB
编辑器上删除基板识别标记。
Project050802S-118C00
1
2
3
Project050802S-122C00
5 4
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-209
n
区块弯曲计测点
n
显示项目
项目
说明
‘
扩展坐标
’
‘
偏移量
’
显示区块弯曲计测点
X
、
Y
坐标的偏移量。
n
设定项目
项目
说明
‘
区块类型
’
选择针对哪个区块类型来执行设定。
‘
区块弯曲定义
’
当使用区块弯曲时，在复选框内打勾。
‘
区块坐标
’
‘X’
设定区块弯曲计测点基准的
X
坐标。
‘Y’
设定区块弯曲计测点基准的
Y
坐标。
‘
有效
’
选择是否实际使用所设定的弯曲计测点。存在下述两种。
‘
是
’:
使用弯曲计测点。
‘
否
’:
不是使用弯曲计测点。
‘
扩展坐标
’
‘X’
设定从区块弯曲计测点基准的
X
坐标移动偏移量
X
坐标后的位
置。
‘Y’
设定从区块弯曲计测点基准的
Y
坐标移动偏移量
Y
坐标后的位
置。
‘
有效
’
选择是否实际使用所设定的弯曲计测点。存在下述两种。
‘
是
’:
使用弯曲计测点。
‘
否
’:
不使用弯曲计测点。
‘
指定更改
’
显示用户是否变更了区块弯曲计测点基准的
X
、
Y
坐标。
*
如果已在设备上示教、已在区块坐标上指定的初期值中变更了
XY
坐标，那么将会勾选
‘
指定更改
’
。
请在判断区块弯曲计测位置的
X
、
Y
坐标是否从初期设定就发
生了变更之际，使用这个项目。
*
在
‘
指定更改
’
复选框中打勾的状态下，不会受区块偏移量设定的
影响而能够指定位置。
Project050802S-123C00
程序手册
5.8 PCB
编辑
Page 5-210 EJS9AC-MB-05P-20
n
按钮
按钮
说明
[
全无效
]
将弯曲计测点全部都设定为无效。
[
全有效
]
将弯曲计测点全部都设定为有效。
