程序手册 13.2 支撑销配置数据的编制功能 Page 13-36 EJS9AC-MB-13P-19 ② 通过支撑销坐标一览添加 1 点击支撑销坐标一览的 [ 添加支撑销 ] 。 * 可在 PCB 数据中最多添加 50 个支撑销，但是 在以设备单位看起时， 每个基板可最 多使用 16 个。 · 将会在基板上以及坐标 一览中设定初始值的支 撑销。 * 添加时初始值的 X 、 Y 坐标都设定为 0 。 2 输入需要设定进坐标一览的 X …
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-35
n
添加支撑销
添加支撑销的方法有两种
:
通过右击菜单进行添加，以及通过支撑销坐标一览进行添加。
①通过右击菜单添加
1
选择基板右击菜单的
[
添加支撑销
]
。
·
将会在右击的位置上添加支撑销。
*
配置在基板外或每个机种的可配置区域外坐标
上的支撑销，将以红色显示支撑销坐标。
2
点击
[
确定
]
或
[
适用
]
。
*
当存在配置不正确的支撑销时，将显示以下的
错误对话框。请修改显示在错误对话框上的支
撑销坐标。
当支撑销与支撑销之间的间隔过近时
当支撑销配置在基板外时
Howto130205S-04C02
1
Howto130205S-46C00
Howto130205S-05C02
2
Howto130205S-44C00
Howto130205S-45C00
程序手册
13.2
支撑销配置数据的编制功能
Page 13-36 EJS9AC-MB-13P-19
②通过支撑销坐标一览添加
1
点击支撑销坐标一览的
[
添加支撑销
]
。
*
可在
PCB
数据中最多添加
50
个支撑销，但是
在以设备单位看起时，每个基板可最多使用
16
个。
·
将会在基板上以及坐标一览中设定初始值的支
撑销。
*
添加时初始值的
X
、
Y
坐标都设定为
0
。
2
输入需要设定进坐标一览的
X
、
Y
坐标。
*
在基板外的坐标、每个机种的配置区域外、或
销的间隔过近的配置设定下，将显示与右击菜
单追加相同的错误对话框。
Howto130205S-08C02
2
Howto130205S-07C02
Howto130205S-06C01
1
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-37
③支撑销的可配置区域
支撑销受设备以及轨道的影响，可配置到基板上的区域有所不同。
在下面，以基板搬送方向为从左向右时的可配置区域为例进行说明。
n

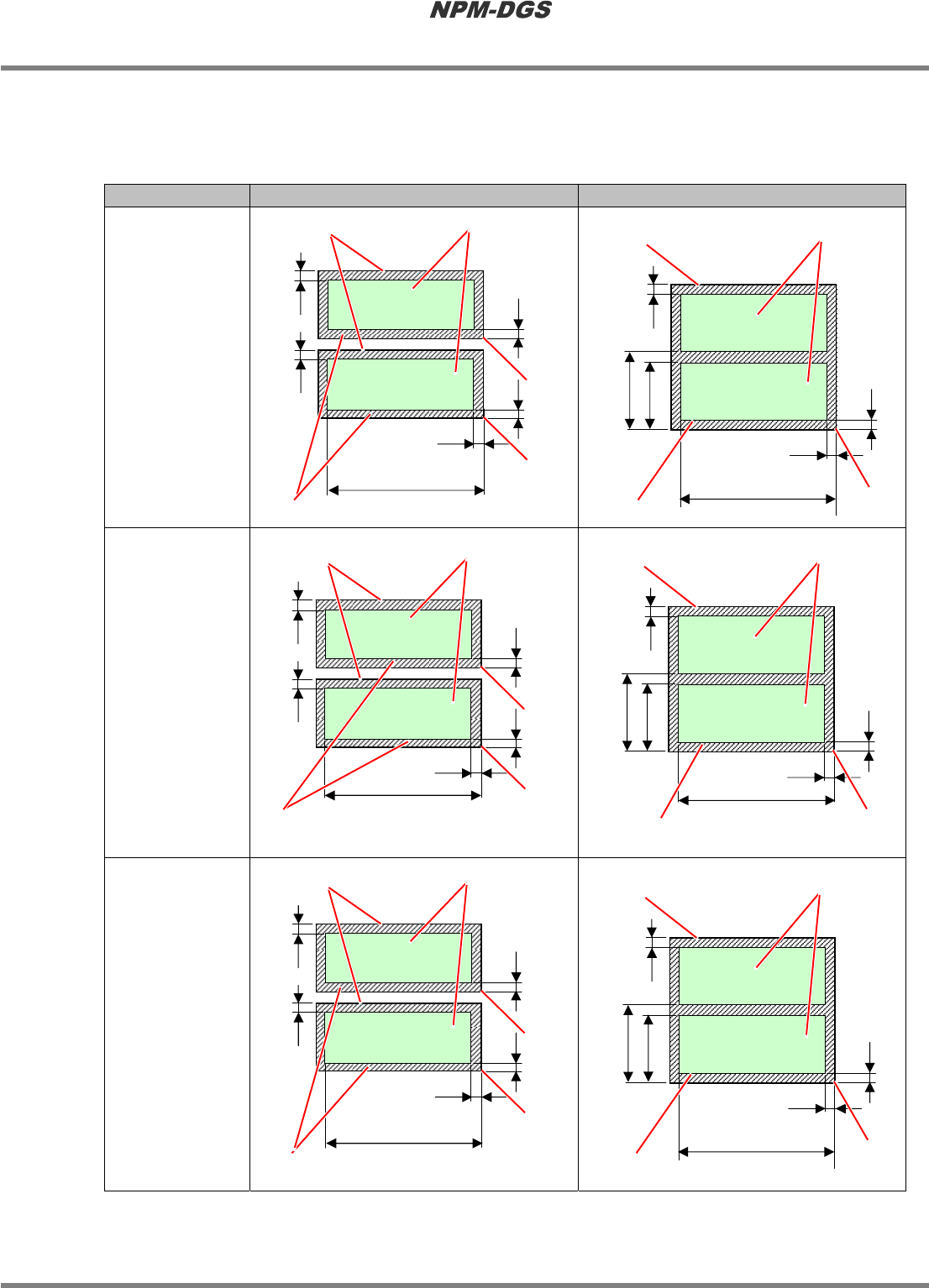

支撑销的可配置区域
(
单位
: mm )
机种
双轨
单轨
NPM-DX
NPM-D
NPM-D2
NPM-D3
*
可配置领域，是指支撑销中心的范围。
*
当基板输送方向相反时，配置区域即为左右反转。
315
344
21
6
21
296
基板外形
不可配置销的范围
可配置区域
基准
21 21
344
21
6
轨道
2
轨道
1
21
不可配置销的范围
可配置区域
基板外形
基准
基准
21 21
344
(
长规格
)
21
6
轨道
2
轨道
1
21
不可配置销的范围
可配置区域
基板外形
基准
基准
254
(
短规格
)
不可配置销的范围
315
21
6
21
296
基板外形
可配置区域
基准
344
(
长规格
)
254
(
短规格
)
不可配置销的范围
315
21
6
21
296
基板外形
可配置区域
基准
350(
长规格
)
275(
短规格
)
21 21
350(
长规格
)
21
6
轨道
2
轨道
1
21
不可配置销的范围
可配置区域
基板外形
基准
基准
275(
短规格
)
