程序手册 13.2 支撑销配置数据的编制功能 EJS9AC-MB-13P-19 Page 13 -33 ① 读取 PCB 图像 1 从信息源的下拉菜单中选择 PCB 。 · 不存在支撑销侧图像的 基板，将在基板画面上 显示支撑销侧的读取指 南。 2 点击 [...] 。 · 显示出 <PCB 选择 > 画面。 3 选择需要读取的 PCB 。 4 点击 [ 确定 ] 。 Howto130205S-52C00 3 4 How…
程序手册
13.2
支撑销配置数据的编制功能
Page 13-32 EJS9AC-MB-13P-19
n PCB
图像的读取
通过
PCB
读取支撑销侧图像的流程
已经通过其他步骤设定完毕，或者变更既存支撑
销图像文件时，需要在选择信息源之前删除图
像。
‘
■通过图像文件读取支撑销侧图像
④支
撑销侧图像的删除
’
指定读取
PCB
。当编辑指定后设定的
PCB
时，
将自动反映支撑销图像，因此无需重新进行设
定。
选择读取图像的反转方向。
反转方向有垂直方向与水平方向的两种。
‘13.2.5
向
PCB
数据设定支撑销
’
读取
PCB
图像
将
[
信息源
]
变更到
PCB
指定
PCB
指定反转方向
向
PCB
数据设定支撑销
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-33

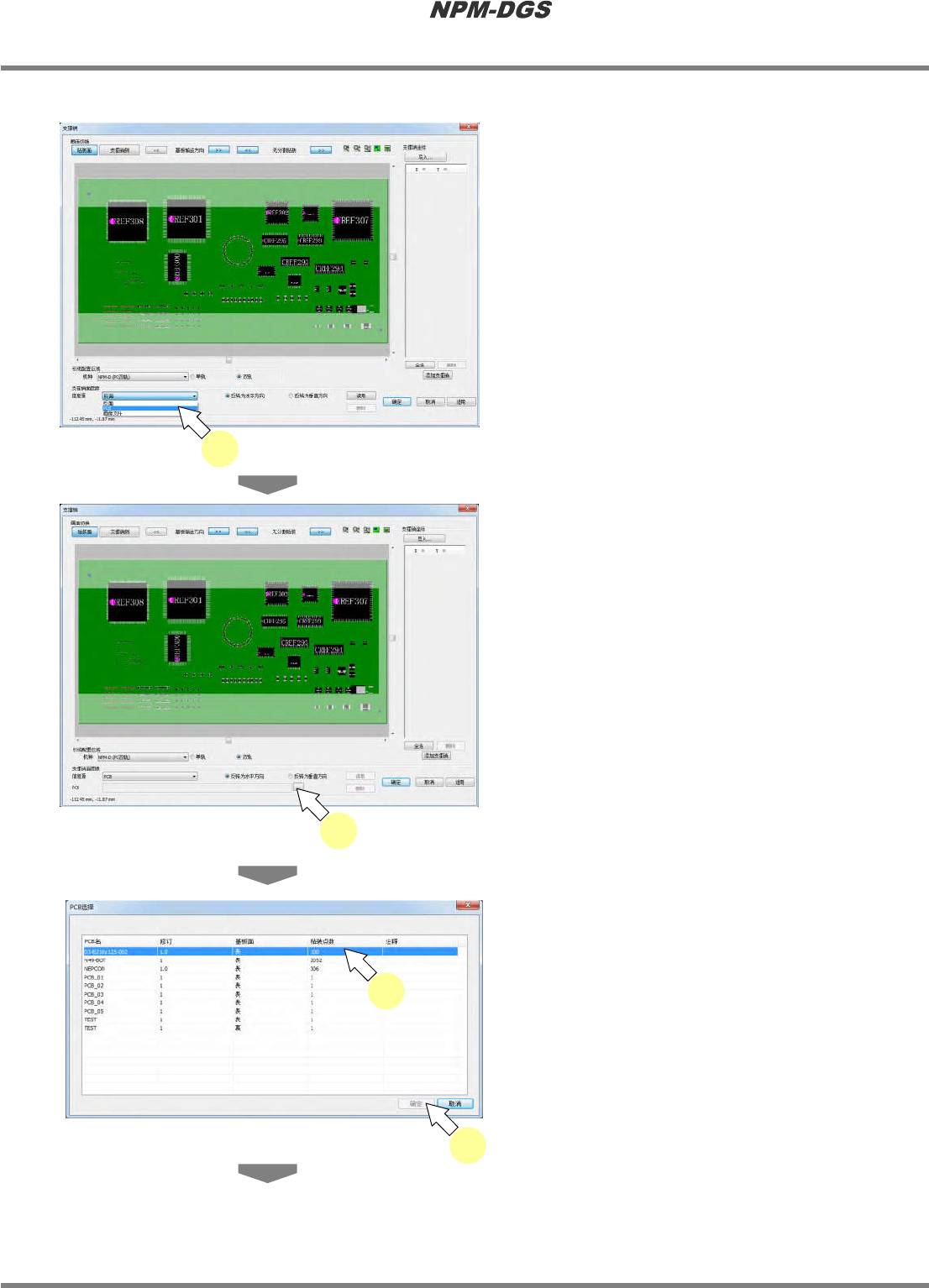

①读取
PCB
图像
1
从信息源的下拉菜单中选择
PCB
。
·
不存在支撑销侧图像的基板，将在基板画面上
显示支撑销侧的读取指南。
2
点击
[...]
。
·
显示出
<PCB
选择
>
画面。
3
选择需要读取的
PCB
。
4
点击
[
确定
]
。
Howto130205S-52C00
3
4
Howto130205S-50C00
1
Howto130205S-51C00
2
程序手册
13.2
支撑销配置数据的编制功能
Page 13-34 EJS9AC-MB-13P-19

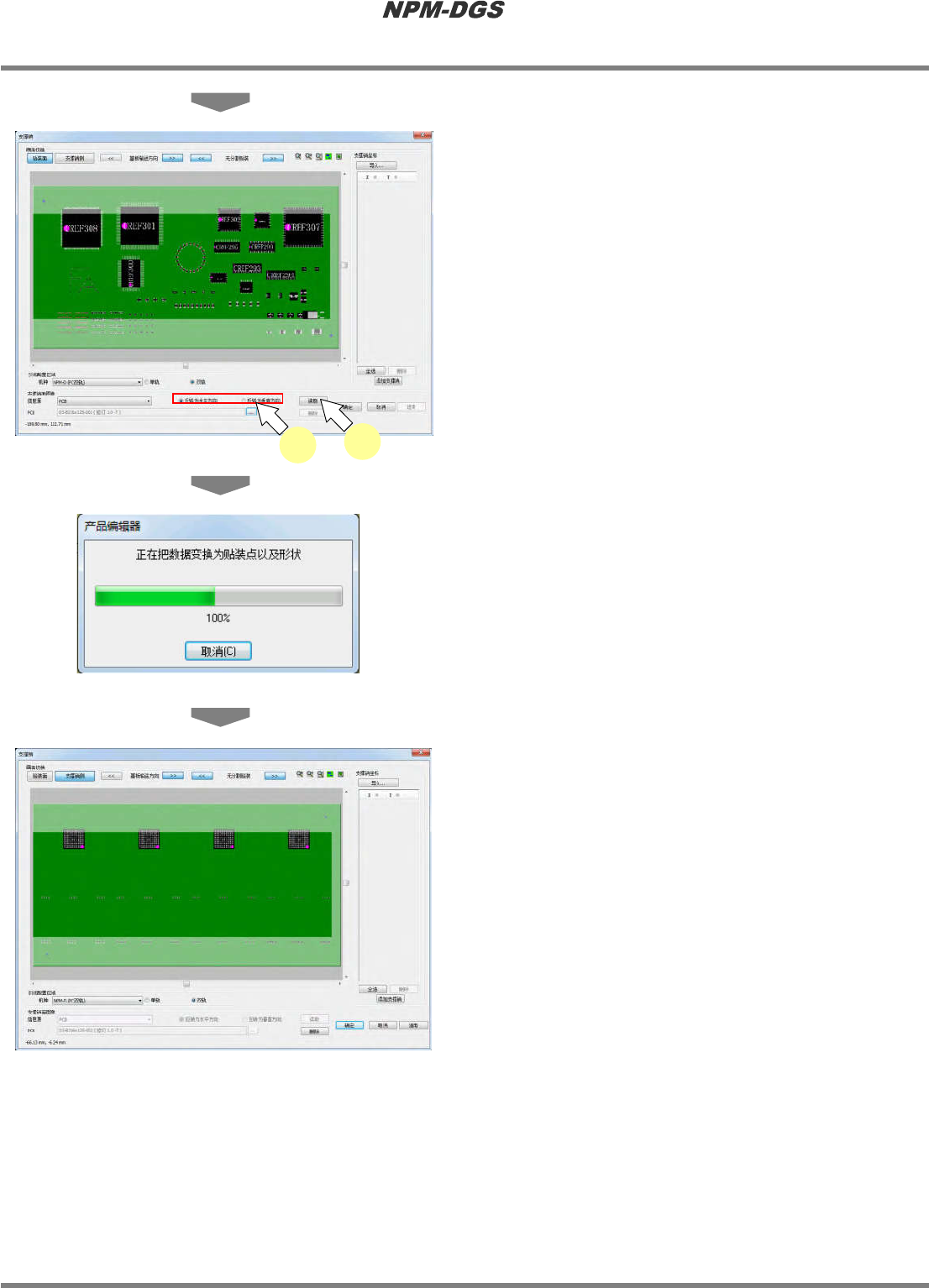

5
选择反转方向。
6
点击
[
读取
]
。
·
将执行基板数据的读取。
Howto130205S-54C00
Howto130205S-55C00
Howto130205S-53C00
6
5
