程序手册
13.2
支撑销配置数据的编制功能
Page 13-16 EJS9AC-MB-13P-19
*
将反映到数据编制项目的默认值中。
*
在数据编制项目默认值下的支撑销设定，还可
在数据编制项目编辑器上进行。
Howto130204S-04C02
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-17
13.2.5 PCB
使用
PCB
编辑器，在基板上进行支撑销等设定。
1
从
PCB
一览中选择设定支撑销的
PCB
数据。
2
或者点击工具栏的
(
打开
)
，或者
选择菜单栏的
[
文件
]
®
[
打开
]
，或者从
右击菜单中选择
[
打开
]
。
·
显示出
<PCB
编辑器
>
画面。
3
选择菜单栏的
[
工具
]
®
[
支撑销
]
。
·
显示出
<
支撑销
>
画面。
Howto130205S-01C00
1
2
Howto130205S-02C00
3
Howto130205S-03C03
程序手册
13.2
支撑销配置数据的编制功能
Page 13-18 EJS9AC-MB-13P-19

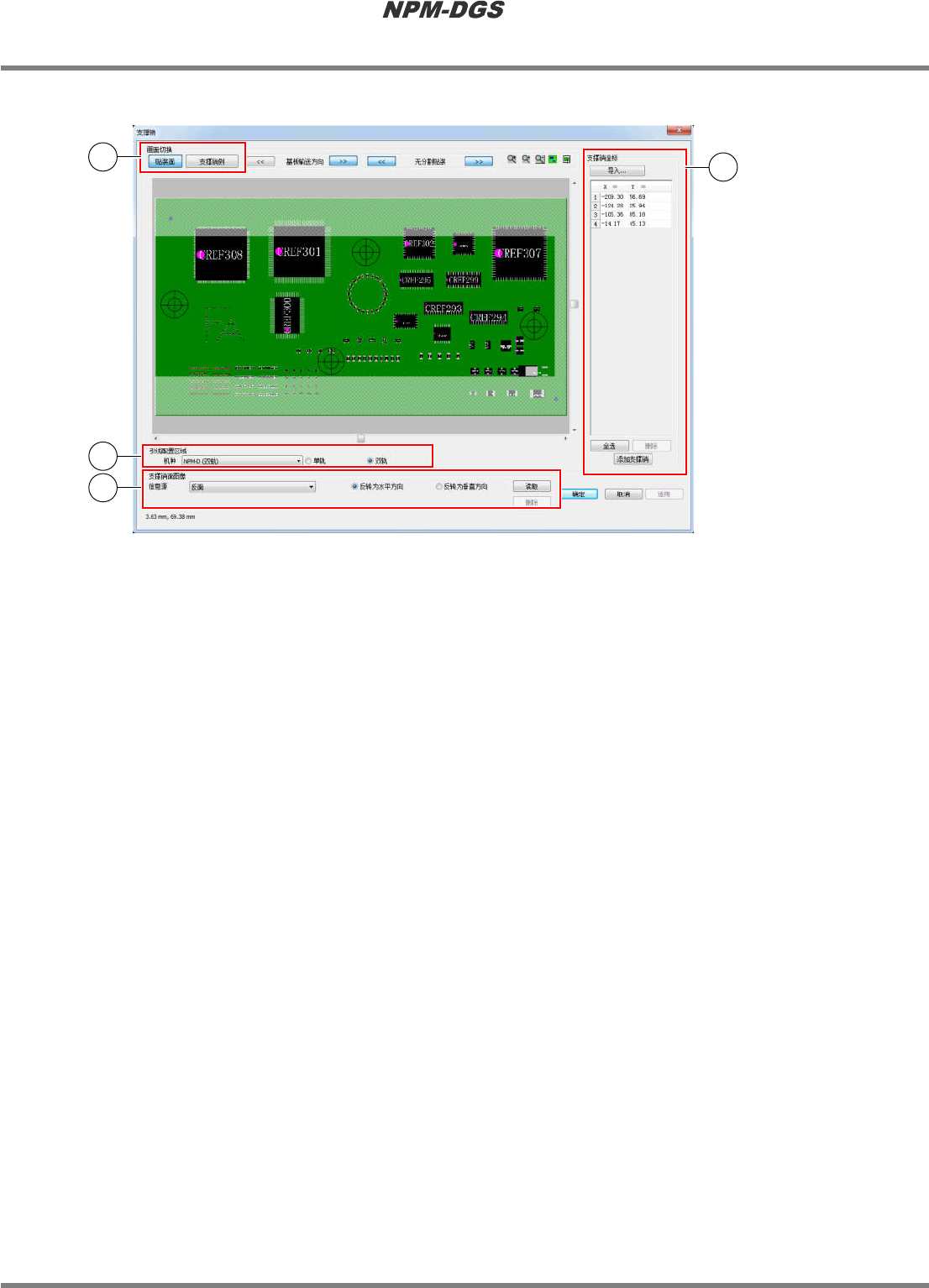

n
支撑销画面的详细
①
‘
画面切换
’
切换显示画面。
[
贴装面
]
:
将画面切换到贴装面。
[
支撑销侧
]
:
将画面切换到支撑销侧。
②
‘
支撑销坐标
’
显示设定在基板上的支撑销的坐标。
[
导入
]
:
从
PCB
或生产数据导入支撑销坐标。
[
全选
]
:
选择全部的支撑销。
[
删除
]
:
删除所选择的支撑销。
[
添加支撑销
]
:
添加支撑销。
③
‘
引线配置区域
’
切换显示在画面上的支撑销的配置区域。以白色影线显示不可配置支撑销的区域。
‘
机种
’
:
指定显示销配置区域的机种。在通过
PPD
编辑器或
LWS
模式的基板画面打
开
PCB
编辑器时，将显示生产数据内的机种。
‘
单轨
’
:
切换到选择机种为单轨设定时的销配置区域。
‘
双轨
’
:
切换到选择机种为双轨设定时的销配置区域。
Howto130205S-03C03
2
1
2
2
2
3
2
4
