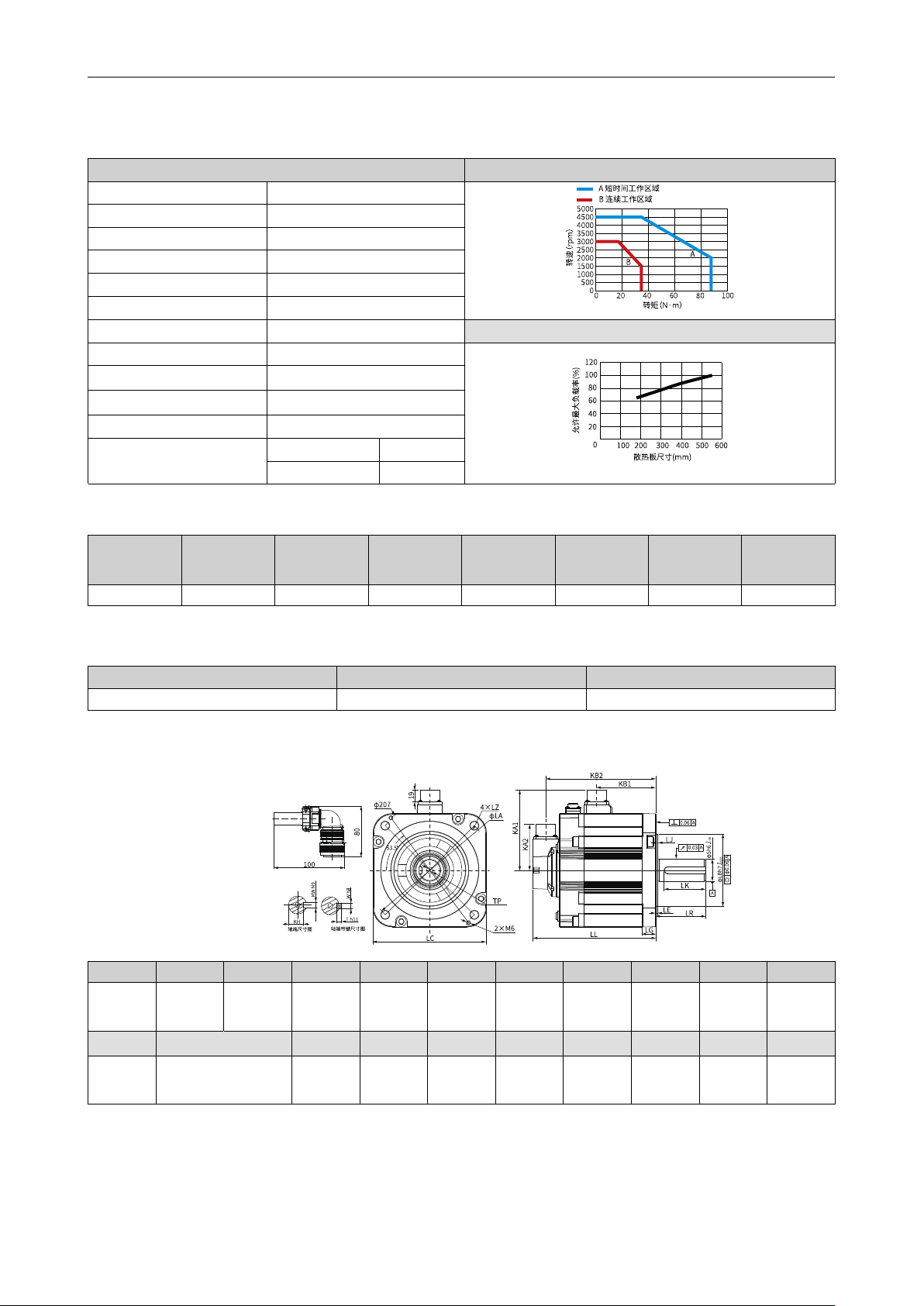

-106-
4.4.27 MS1H3-44C15CD-A33*R
电机规格 转矩-转速特性
机座（mm） 180
惯量、容量 中惯量、中容量
额定功率（kW） 4.4
电压（V） 380
额定转矩（N·m）
28.4
最大转矩（N·m） 71.1
额定电流（A） 16 散热板降额曲线
最大电流（A） 42
额定转速（rpm）
1500
最高转速（rpm）
4500
转矩系数（N·m/A）
1.96
转子转动惯量（kg·cm
2
）
非抱闸电机 64.9±10%
抱闸电机 72.55±10%
抱闸的电气规格
保持扭矩
（N·m）
供电电压
（V DC）±10%
额定功率
（W）
线圈电阻
（Ω）±7%
励磁电流
（A）
吸合时间
（ms）
脱离时间
（ms）
回转间隙
（°）
50 24 31 18.58 1.29
≤ 200 ≤ 100 ≤ 1
允许载荷
LF（mm） 径向容许载荷（N） 轴向容许载荷（N）
79 ≤ 1470 ≤ 490
产品尺寸（单位：mm）
LC LL LR LA LZ KA1 KB1 KA2 KB2 LG LE
180
184.5
（218.3）
79±1
200
4×φ13.5
127.4 117 73
164
（197.8）
22
3.2±0.3
LJ LB S TP LK KH KW W T
重量（kg）
0.5±0.75
φ114.3h7
0
–0.035
35 M12×25 65 30
0
–0.2
10 10 8
17.4
（21.6）
电机选型
电机选型
-107-
4.4.28 MS1H3-44C15CD-T33*R
电机规格 转矩-转速特性
机座（mm） 180
惯量、容量 中惯量、中容量
额定功率（kW） 4.4
电压（V） 380
额定转矩（N·m）
28.4
最大转矩（N·m） 71.1
额定电流（A） 16 散热板降额曲线
最大电流（A） 42
额定转速（rpm）
1500
最高转速（rpm）
3000
转矩系数（N·m/A）
1.96
转子转动惯量（kg·cm
2
）
非抱闸电机 64.9±10%
抱闸电机 72.55±10%
抱闸的电气规格
保持扭矩
（N·m）
供电电压
（V DC）±10%
额定功率
（W）
线圈电阻
（Ω）±7%
励磁电流
（A）
吸合时间
（ms）
脱离时间
（ms）
回转间隙
（°）
50 24 31 18.58 1.29 ≤ 200 ≤ 100 ≤ 1
允许载荷
LF（mm） 径向容许载荷（N） 轴向容许载荷（N）
79 ≤ 1470 ≤ 490
产品尺寸（单位：mm）
LC LL LR LA LZ KA1 KB1 KA2 KB2 LG LE
180
184.5
（218.3）
79±1
200
4×φ13.5
127.4 117 74
164
（197.8）
22 3.2±0.3
LJ LB S TP LK KH KW W T
重量（kg）
0.5±0.75
φ114.3h7
0
-0.035
35 M12×25 65 30
0
-0.2
10 10 8
17.4
（21.6）
-108-
4.4.29 MS1H3-55C15CD-A6/S63*R
电机规格 转矩-转速特性
机座（mm） 180
惯量、容量 中惯量、中容量
额定功率（kW） 5.5
电压（V） 380
额定转矩（N·m）
35
最大转矩（N·m） 87.6
额定电流（A） 20.7 散热板降额曲线
最大电流（A） 52
额定转速（rpm）
1500
最高转速（rpm）
4500
转矩系数（N·m/A）
1.92
转子转动惯量（kg·cm
2
）
非抱闸电机 86.9±10%
抱闸电机 94.55±10%
抱闸的电气规格
保持扭矩
（N·m）
供电电压
（V DC）±10%
额定功率
（W）
线圈电阻
（Ω）±7%
励磁电流
（A）
吸合时间
（ms）
脱离时间
（ms）
回转间隙
（°）
50 24 31 18.58 1.29 ≤ 200 ≤ 100 ≤ 1
允许载荷
LF（mm） 径向容许载荷（N） 轴向容许载荷（N）
113 ≤ 1764 ≤ 588
产品尺寸（单位：mm）
LC LL LR LA LZ KA1 KB1 KA2 KB2 LG LE
180
208
（241.8）
113±1
200
4×φ13.5
127.4 140.5 73
187.5
（221.3）
22 3.2±0.3
LJ LB S TP LK KH KW W T
重量（kg）
0.5±0.75
φ114.3h7
0
–0.035
42 M16×32 97 37
0
–0.2
12 12 8
21.7
（25.9）
