- 30 - 4.2.5 MS1H1-10B30CB-A33*R 电机规格 转矩-转速特性 机座（mm） 40 惯量、容量 低惯量、小容量 额定功率（kW） 0.1 额定电压（V） 220 额定转矩（N·m） 0.32 最大转矩（N·m） 1.12 额定电流（A） 1.2 散热板降额曲线 最大电流（A） 4.8 额定转速（rpm） 3000 最高转速（rpm） 7000 转矩系数（N·m/A） 0.30 转子转动惯量（kg·cm 2 ）…

100%1 / 174
电机选型
-29-

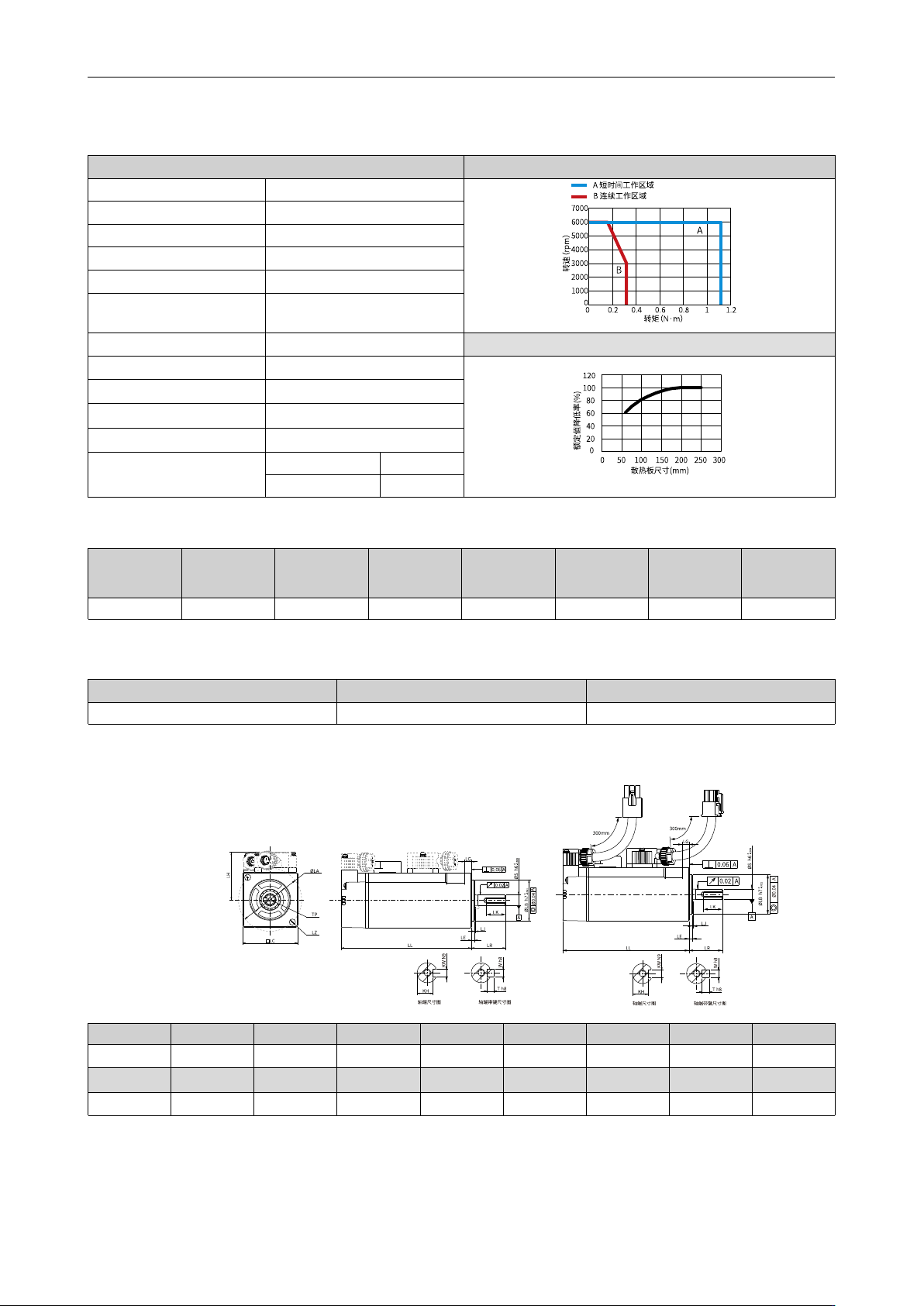

4.2.4 MS1H1-10B30CB-A6/S63*R
电机规格 转矩-转速特性
机座（mm） 40
惯量、容量 低惯量、小容量
额定功率（kW） 0.1
额定电压（V） 220
额定转矩（N·m） 0.32
最大转矩（N·m） 1.12
额定电流（A） 1.2 散热板降额曲线
最大电流（A） 4.8
额定转速（rpm）
3000
最高转速（rpm）
7000
转矩系数（N·m/A）
0.30
转子转动惯量（kg·cm
2
）
非抱闸电机 0.0316±10%
抱闸电机 0.0345±10%
抱闸的电气规格
保持扭矩
（N·m）
供电电压
（V DC）±10%
额定功率
（W）
线圈电阻
（Ω）±7%
励磁电流
（A）
吸合时间
（ms）
脱离时间
（ms）
回转间隙
（°）
0.32 24 6.9 83.5 0.29 ≤ 40 ≤ 20 ≤ 1.5
允许载荷
LF（mm） 径向容许载荷（N） 轴向容许载荷（N）
20 ≤ 78 ≤ 54
产品尺寸（单位：mm）
LL LC LR LA LZ LH LG LE LJ
67（94.3） 40
25±0.5
46
2×φ4.5
34.5 5
2.5±0.5 0.5±0.35
S LB TP LK KH KW W T
重量（kg）
8
φ30h7
0
-0.021
M3×6 14 6.2
0
–0.1
3 3 3 0.35（0.52）
-30-
4.2.5 MS1H1-10B30CB-A33*R
电机规格 转矩-转速特性
机座（mm） 40
惯量、容量 低惯量、小容量
额定功率（kW） 0.1
额定电压（V） 220
额定转矩（N·m） 0.32
最大转矩（N·m） 1.12
额定电流（A） 1.2 散热板降额曲线
最大电流（A） 4.8
额定转速（rpm）
3000
最高转速（rpm）
7000
转矩系数（N·m/A）
0.30
转子转动惯量（kg·cm
2
）
非抱闸电机 0.0316±10%
抱闸电机 0.0345±10%
抱闸的电气规格
保持扭矩
（N·m）
供电电压
（V DC）±10%
额定功率
（W）
线圈电阻
（Ω）±7%
励磁电流
（A）
吸合时间
（ms）
脱离时间
（ms）
回转间隙
（°）
0.32 24 6.9 83.5 0.29
≤ 40 ≤ 20 ≤ 1.5
允许载荷
LF（mm） 径向容许载荷（N） 轴向容许载荷（N）
20 ≤ 78 ≤ 54
产品尺寸（单位：mm）
LL LC LR LA LZ LH LG LE LJ
67（94.3） 40
25±0.5
46
2×φ4.5
34.5 5
2.5±0.5 0.5±0.35
S LB TP LK KH KW W T
重量（kg）
8
φ30h7
0
-0.021
M3×6 14 6.2
0
–0.1
3 3 3 0.35（0.52）
电机选型
电机选型
-31-
4.2.6 MS1H1-10B30CB-T33*R
电机规格 转矩-转速特性
机座（mm） 40
惯量、容量 低惯量、小容量
额定功率（kW） 0.1
额定电压（V） 220
额定转矩（N·m） 0.32
最大转矩（N·m） 1.12
额定电流（A） 1.2 散热板降额曲线
最大电流（A） 4.8
额定转速（rpm）
3000
最高转速（rpm）
6000
转矩系数（N·m/A）
0.30
转子转动惯量（kg·cm
2
）
非抱闸电机 0.0316±10%
抱闸电机 0.0345±10%
抱闸的电气规格
保持扭矩
（N·m）
供电电压
（V DC）±10%
额定功率
（W）
线圈电阻
（Ω）±7%
励磁电流
（A）
吸合时间
（ms）
脱离时间
（ms）
回转间隙
（°）
0.32 24 6.9 83.5 0.29 ≤ 40 ≤ 20 ≤ 1.5
允许载荷
LF（mm） 径向容许载荷（N） 轴向容许载荷（N）
20 ≤ 78 ≤ 54
产品尺寸（单位：mm）
LL LC LR LA LZ LH LG LE LJ
67（94.3） 40
25±0.5
46
2×φ4.5
34.5 5
2.5±0.5 0.5±0.35
S LB TP LK KH KW W T
重量（kg）
8
φ30h7
0
-0.021
M3×6 14 6.2
0
–0.1
3 3 3 0.35（0.52）
