- 146 - 通讯线缆 线缆名称 线缆型号 L线缆长度 （mm） 线缆外观图 伺服驱动器网络通讯连接线缆 （适用于SV680N机型） S6-L-T04-0.3 300 伺服驱动器多机并联通讯线缆 （适用于SV680P机型） S6-L-T01-0.3 300 伺服驱动器和上位机通讯线缆 S6-L-T02-2.0 2000 伺服驱动器通讯终端匹配电阻 插头 S6-L-T03-0.0 - 接插套件 线缆名称 线缆型号 L线缆长度 （mm） …
线缆选型
-145-

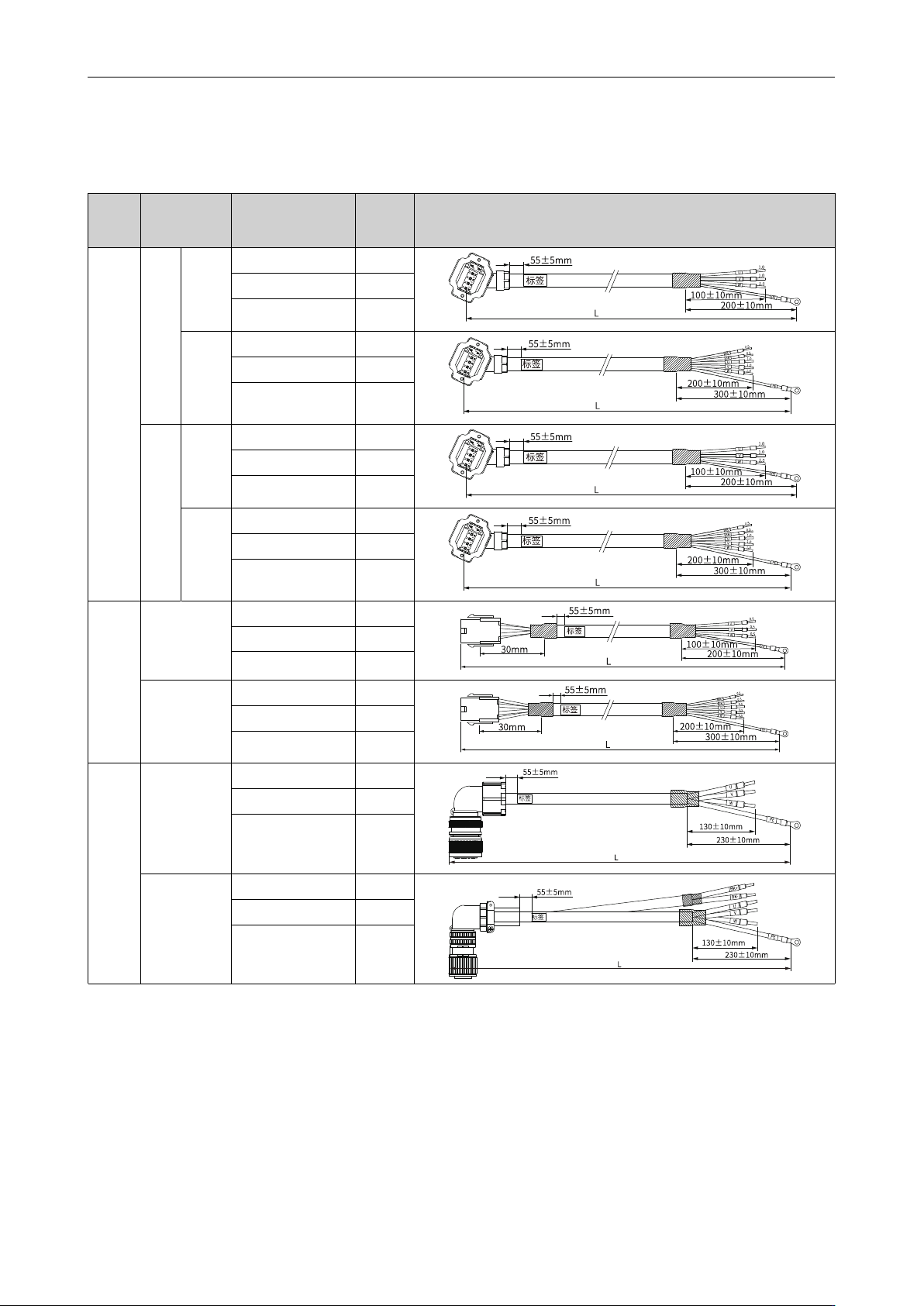

编码器线缆
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H1/
MS1H4端
子型电机
前出线
单圈绝对值
电机
S6-L-P114-3.0 3000
S6-L-P114-5.0 5000
S6-L-P114-10.0 10000
多圈绝对值
电机
S6-L-P124-3.0 3000
S6-L-P124-5.0 5000
S6-L-P124-10.0 10000
后出线
单圈绝对值
电机
S6-L-P115-3.0 3000
S6-L-P115-5.0 5000
S6-L-P115-10.0 10000
多圈绝对值
电机
S6-L-P125-3.0 3000
S6-L-P125-5.0 5000
S6-L-P125-10.0 10000
MS1H1/MS1H4甩线
型（-S）电机
单圈绝对值
电机
S6-L-P110-3.0 3000
S6-L-P110-5.0 5000
S6-L-P110-10.0 10000
多圈绝对值
电机
S6-L-P120-3.0 3000
S6-L-P120-5.0 5000
S6-L-P120-10.0 10000
MS1H2电机
单圈绝对值
电机
S6-L-P111-3.0 3000
S6-L-P111-5.0 5000
S6-L-P111-10.0 10000
多圈绝对值
电机
S6-L-P121-3.0 3000
S6-L-P121-5.0 5000
S6-L-P121-10.0 10000
-146-
通讯线缆
线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
伺服驱动器网络通讯连接线缆
（适用于SV680N机型）
S6-L-T04-0.3 300
伺服驱动器多机并联通讯线缆
（适用于SV680P机型）
S6-L-T01-0.3 300
伺服驱动器和上位机通讯线缆 S6-L-T02-2.0 2000
伺服驱动器通讯终端匹配电阻
插头
S6-L-T03-0.0 -
接插套件
线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
电池套件 S6-C4A -
CN1端子 （DB44）（适用于
SV680P机型）
S6-C8 -
MS1H1甩线型（-S） 电机接
插件
S6-C26 -
2.9kW以下电机接插件 S6-C29 -
2.9kW及以上电机接插件 S6-C39 -
线缆选型
线缆选型
-147-
5.3.2 SV670系列
动力线缆
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H1/
MS1H4端
子型电机
前出线
非抱闸
S6-L-M107-3.0 3100
S6-L-M107-5.0 5100
S6-L-M107-10.0 10100
抱闸
S6-L-B107-3.0 3100
S6-L-B107-5.0 5100
S6-L-B107-10.0 10100
后出线
方式
非抱闸
S6-L-M108-3.0 3100
S6-L-M108-5.0 5100
S6-L-M108-10.0 10100
抱闸
S6-L-B108-3.0 3100
S6-L-B108-5.0 5100
S6-L-B108-10.0 10100
MS1H1/
MS1H4甩
线型
（-S）电
机
非抱闸
S6-L-M100-3.0 3100
S6-L-M100-5.0 5100
S6-L-M100-10.0 10100
抱闸
S6-L-B100-3.0 3100
S6-L-B100-5.0 5100
S6-L-B100-10.0 10100
MS1H2
3kW及以
下/MS1H3
1.8kW及
以下电机
非抱闸
S6-L-M111-3.0 3100
S6-L-M111-5.0 5100
S6-L-M111-10.0 10100
抱闸
S6-L-B111-3.0 3100
S6-L-B111-5.0 5100
S6-L-B111-10.0 10100
