线缆选型
-147-
5.3.2 SV670系列

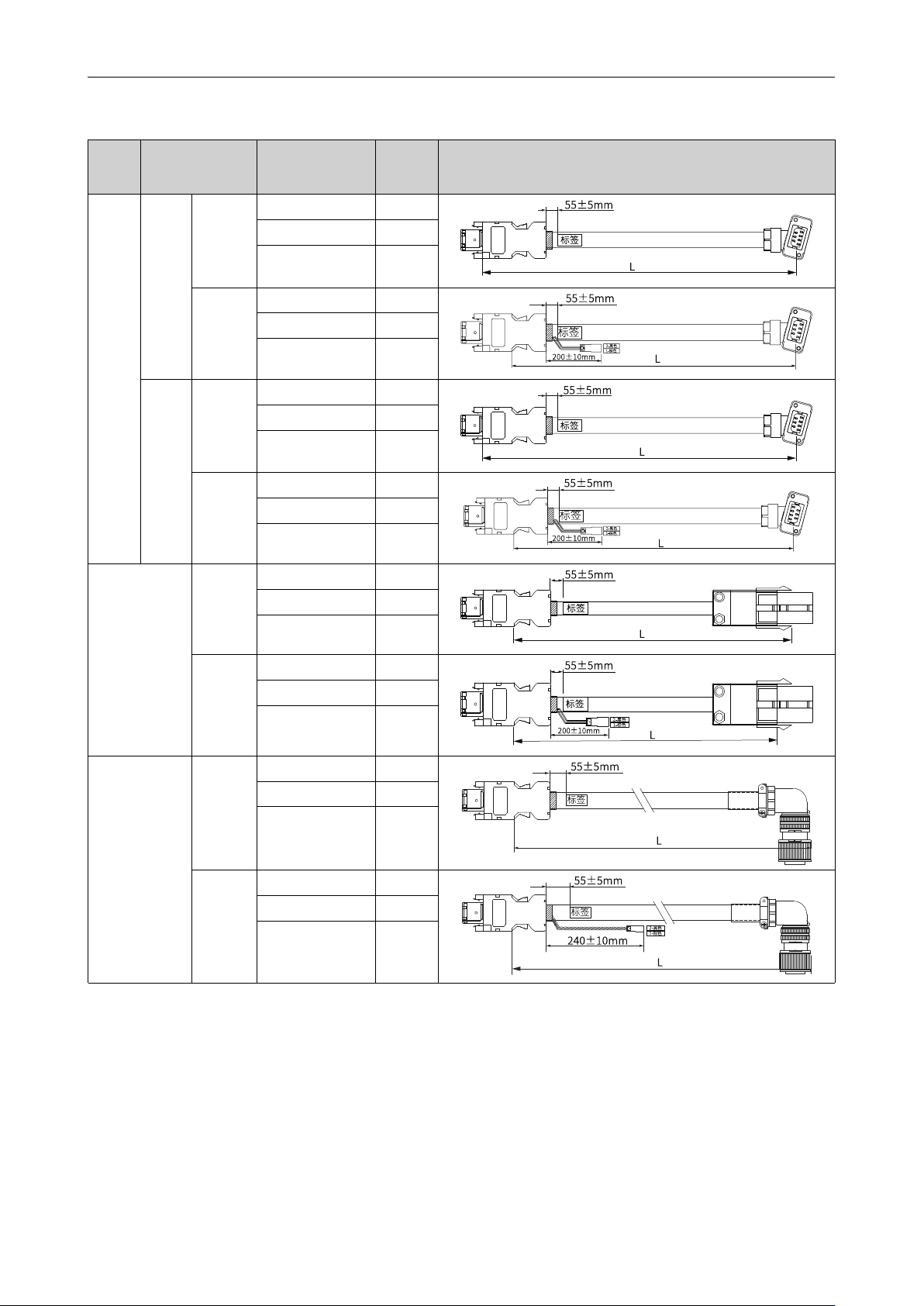

动力线缆
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H1/
MS1H4端
子型电机
前出线
非抱闸
S6-L-M107-3.0 3100
S6-L-M107-5.0 5100
S6-L-M107-10.0 10100
抱闸
S6-L-B107-3.0 3100
S6-L-B107-5.0 5100
S6-L-B107-10.0 10100
后出线
方式
非抱闸
S6-L-M108-3.0 3100
S6-L-M108-5.0 5100
S6-L-M108-10.0 10100
抱闸
S6-L-B108-3.0 3100
S6-L-B108-5.0 5100
S6-L-B108-10.0 10100
MS1H1/
MS1H4甩
线型
（-S）电
机
非抱闸
S6-L-M100-3.0 3100
S6-L-M100-5.0 5100
S6-L-M100-10.0 10100
抱闸
S6-L-B100-3.0 3100
S6-L-B100-5.0 5100
S6-L-B100-10.0 10100
MS1H2
3kW及以
下/MS1H3
1.8kW及
以下电机
非抱闸
S6-L-M111-3.0 3100
S6-L-M111-5.0 5100
S6-L-M111-10.0 10100
抱闸
S6-L-B111-3.0 3100
S6-L-B111-5.0 5100
S6-L-B111-10.0 10100
-148-
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H2
4kW/5kW
电机
非抱闸
S6-L-M011-3.0 3000
S6-L-M011-5.0 5000
S6-L-M011-10.0 10000
抱闸
S6-L-B011-3.0 3000
S6-L-B011-5.0 5000
S6-L-B011-10.0 10000
MS1H3
2.9kW电
机
非抱闸
S6-L-M112-3.0 3100
S6-L-M112-5.0 5100
S6-L-M112-10.0 10100
抱闸
S6-L-B112-3.0 3100
S6-L-B112-5.0 5100
S6-L-B112-10.0 10100
MS1H3
4.4kW及
以 上电机
非抱闸
S6-L-M022-3.0 3000
S6-L-M022-5.0 5000
S6-L-M022-10.0 10000
抱闸
S6-L-B022-3.0 3000
S6-L-B022-5.0 5000
S6-L-B022-10.0 10000
说明
● 选用50W端子机型，动力线缆只能选用后出线。
● 100W机型，若安装法兰面为内沉台阶式，只能选用端子机型，配后出线动力线缆。
线缆选型
线缆选型
-149-
编码器线缆
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H1/
MS1H4端
子型电机
前出线
单圈绝对值
电机
S6-L-P114-3.0 3000
S6-L-P114-5.0 5000
S6-L-P114-10.0 10000
多圈绝对值
电机
S6-L-P124-3.0 3000
S6-L-P124-5.0 5000
S6-L-P124-10.0 10000
后出线
单圈绝对值
电机
S6-L-P115-3.0 3000
S6-L-P115-5.0 5000
S6-L-P115-10.0 10000
多圈绝对值
电机
S6-L-P125-3.0 3000
S6-L-P125-5.0 5000
S6-L-P125-10.0 10000
MS1H1/MS1H4甩线
型（-S）电机
单圈绝对值
电机
S6-L-P110-3.0 3000
S6-L-P110-5.0 5000
S6-L-P110-10.0 10000
多圈绝对值
电机
S6-L-P120-3.0 3000
S6-L-P120-5.0 5000
S6-L-P120-10.0 10000
MS1H2/MS1H3电机
单圈绝对值
电机
S6-L-P111-3.0 3000
S6-L-P111-5.0 5000
S6-L-P111-10.0 10000
多圈绝对值
电机
S6-L-P121-3.0 3000
S6-L-P121-5.0 5000
S6-L-P121-10.0 10000
