-152-
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H2
4kW/5kW
电机
非抱闸
S6-L-M011-3.0 3000
S6-L-M011-5.0 5000
S6-L-M011-10.0 10000
抱闸
S6-L-B011-3.0 3000
S6-L-B011-5.0 5000
S6-L-B011-10.0 10000
MS1H3
2.9kW电
机
非抱闸
S6-L-M112-3.0 3100
S6-L-M112-5.0 5100
S6-L-M112-10.0 10100
抱闸
S6-L-B112-3.0 3100
S6-L-B112-5.0 5100
S6-L-B112-10.0 10100
MS1H3
4.4kW及
以 上电机
非抱闸
S6-L-M022-3.0 3000
S6-L-M022-5.0 5000
S6-L-M022-10.0 10000
抱闸
S6-L-B022-3.0 3000
S6-L-B022-5.0 5000
S6-L-B022-10.0 10000
说明
● 选用50W端子机型，动力线缆只能选用后出线。
● 100W机型，若安装法兰面为内沉台阶式，只能选用端子机型，配后出线动力线缆。
线缆选型
线缆选型
-153-
编码器线缆
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H1/
MS1H4端
子型电机
前出线
单圈绝对值
电机
S6-L-P114-3.0 3000
S6-L-P114-5.0 5000
S6-L-P114-10.0 10000
多圈绝对值
电机
S6-L-P124-3.0 3000
S6-L-P124-5.0 5000
S6-L-P124-10.0 10000
后出线
单圈绝对值
电机
S6-L-P115-3.0 3000
S6-L-P115-5.0 5000
S6-L-P115-10.0 10000
多圈绝对值
电机
S6-L-P125-3.0 3000
S6-L-P125-5.0 5000
S6-L-P125-10.0 10000
MS1H1/MS1H4甩线
型（-S）电机
单圈绝对值
电机
S6-L-P110-3.0 3000
S6-L-P110-5.0 5000
S6-L-P110-10.0 10000
多圈绝对值
电机
S6-L-P120-3.0 3000
S6-L-P120-5.0 5000
S6-L-P120-10.0 10000
MS1H2电机
单圈绝对值
电机
S6-L-P111-3.0 3000
S6-L-P111-5.0 5000
S6-L-P111-10.0 10000
多圈绝对值
电机
S6-L-P121-3.0 3000
S6-L-P121-5.0 5000
S6-L-P121-10.0 10000
-154-

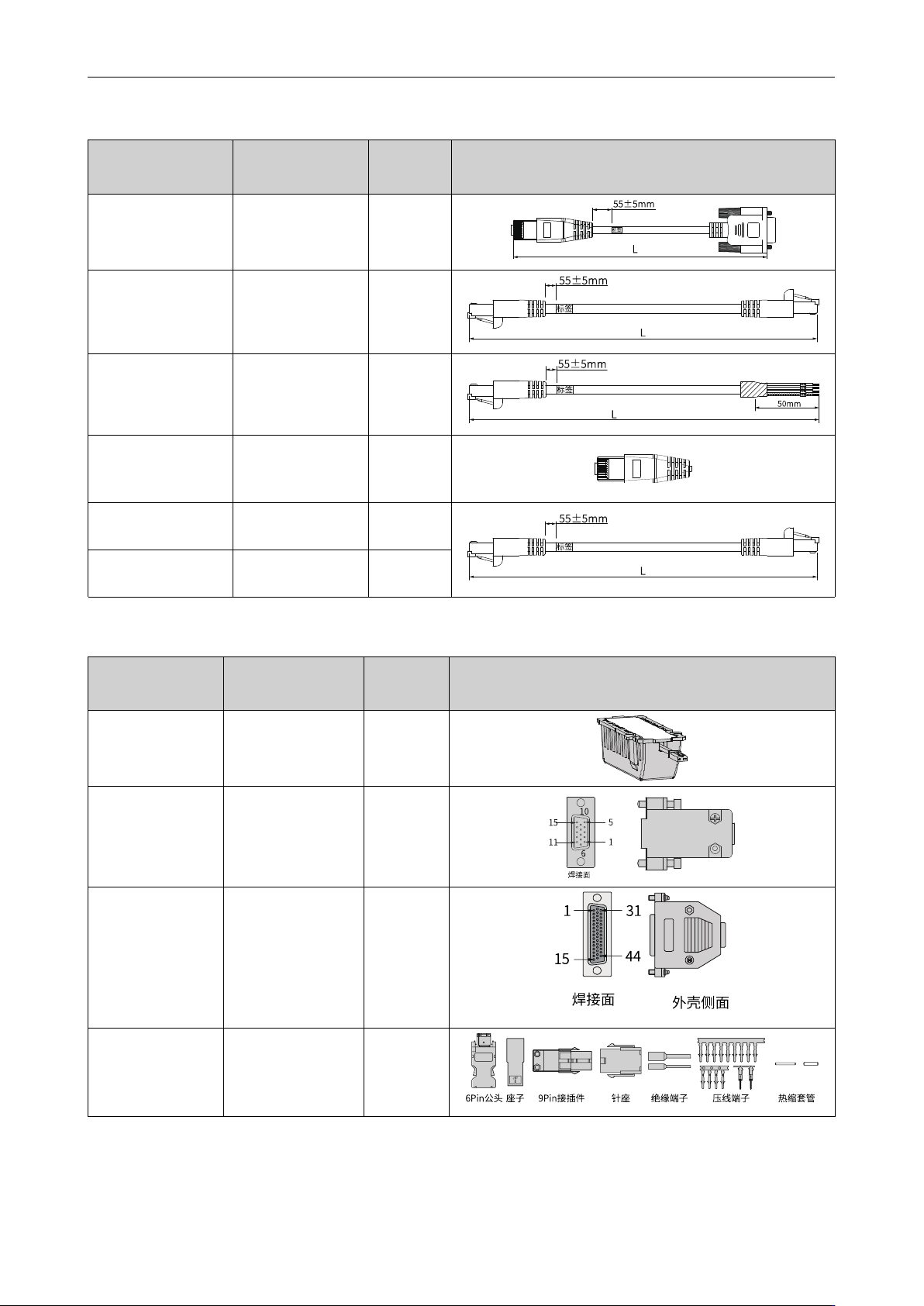

通讯线缆
线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
伺服驱动器与PC通讯线缆 S6-L-T00-3.0 3000
伺服驱动器多机并联通讯线
缆（适用于SV660P机型）
S6-L-T01-0.3 300
伺服驱动器和上位机通讯线
缆（适用于SV660P机型）
S6-L-T02-2.0 2000
伺服驱动器通讯终端匹配电
阻插头（适用于SV660P机
型）
S6-L-T03-0.0 -
伺服驱动器网络通讯连接线
缆
S6-L-T04-0.3 300
伺服驱动器和上位机通讯线
缆
S6-L-T04-3.0 3000
接插套件
线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
电池套件 S6-C4A -
CN1端子（DB15） S6-C6 -
CN1端子 （DB44）（适
用于SV660P机型）
S6-C8 -
MS1H1甩线型（-S） 电机
接插件
S6-C26 -
