-168-
通过上述步骤，从位置控制方面临时选定的伺服电机、伺服驱动器可供使用。
6.2 速度控制选定实例
负载速度V
L
=15m/min
直线运动部分重量m=80kg
滚轴丝杠长度L
B
=0.8m
滚轴丝杠直径d
B
=0.04m
滚轴丝杠节距P
B
=0.01m
联轴节重量m
c
=1kg
联轴节外径d
c
=0.06m
进给次数n=40次/min
进给长度L=0.25m
进给时间t
m
=1.2s以下
摩擦系数μ=0.2
机械效率η=0.9(90%)
1. 速度线图
设t
a
=t
d
伺服电机的容量选择
伺服电机的容量选择
-169-
t
c
= 1.2 - 0.1 - 0.1×2 = 0.9(s)
2. 转速
● 负载轴转速
● 电机轴转速
由于联轴节直接连结，因此根据减速比1/R=1/1
n
M
= n
L
× R = 1500 × 1 = 1500 (rpm)
3. 负载扭矩
4. 负载转动惯量
● 直线运动部分
● 滚轴丝杠
● 联轴节
5. 负载行走功率
6. 负载加速功率
7. 伺服电机的临时设定
● 选定条件
T
L
≤电机额定转矩
P
a
+P
o
=(1~2) × 电机额定输出
n
M
≤电机额定转速
J
L
≤伺服单元的容许负载转动惯量
从选定条件中进行如下临时选定：
伺服电机：MS1H4-75B30CB-A630R
-170-
伺服驱动器：SV670PS5R5I
● 伺服电机、伺服驱动器的各参数
额定输出：750 (W)
额定转速：3000 (rpm)
额定扭矩：2.39 (N·m)
瞬间最大扭矩：8.365 (N·m)
电机转子转动惯量：1.38 × 10
-4
(kg·m
2
)
机构容许负载转动惯量：69.58 × 10
-4
(kg·m
2
)

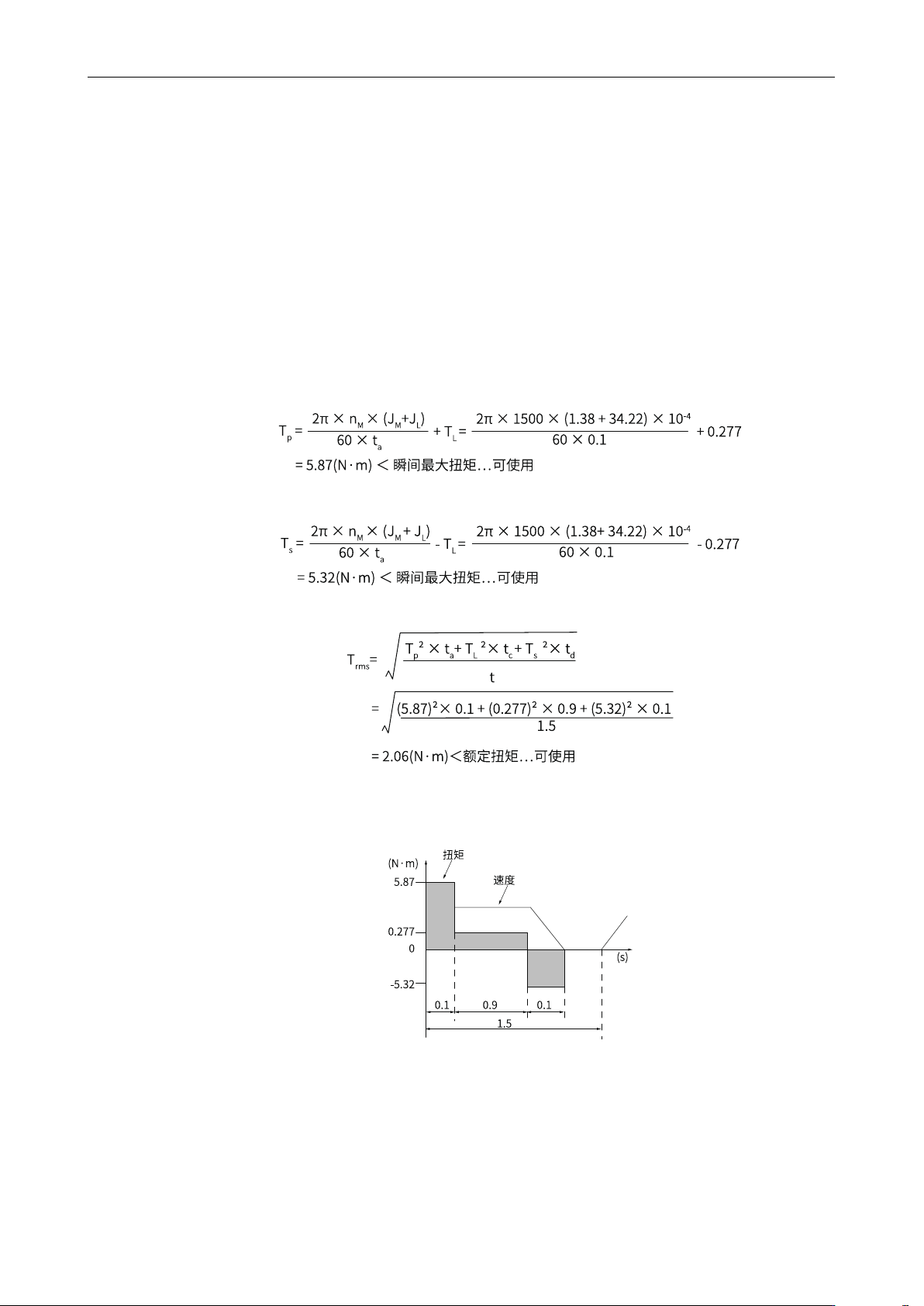

8. 临时选定的伺服电机的确认
所需起动扭矩的确认
所需制动扭矩的确认
扭矩有效值的确认
9. 选定结果
通过上述步骤临时选定的伺服电机、伺服驱动器可供使用。扭矩线图如下所示。
图图66––11
图6-1 扭矩线图
