线缆选型 -147- 5.3.2 SV670系列 动力线缆 电机型号 线缆名称 线缆型号 L线缆长度 （mm） 线缆外观图 MS1H1/ MS1H4端 子型电机 前出线 非抱闸 S6-L-M107-3.0 3100 S6-L-M107-5.0 5100 S6-L-M107-10.0 10100 抱闸 S6-L-B107-3.0 3100 S6-L-B107-5.0 5100 S6-L-B107-10.0 10100 后出线 方式 非抱闸…
-146-
通讯线缆
线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
伺服驱动器网络通讯连接线缆
（适用于SV680N机型）
S6-L-T04-0.3 300
伺服驱动器多机并联通讯线缆
（适用于SV680P机型）
S6-L-T01-0.3 300
伺服驱动器和上位机通讯线缆 S6-L-T02-2.0 2000
伺服驱动器通讯终端匹配电阻
插头
S6-L-T03-0.0 -
接插套件
线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
电池套件 S6-C4A -
CN1端子 （DB44）（适用于
SV680P机型）
S6-C8 -
MS1H1甩线型（-S） 电机接
插件
S6-C26 -
2.9kW以下电机接插件 S6-C29 -
2.9kW及以上电机接插件 S6-C39 -
线缆选型
线缆选型
-147-
5.3.2 SV670系列
动力线缆
电机型号 线缆名称 线缆型号
L线缆长度
（mm）

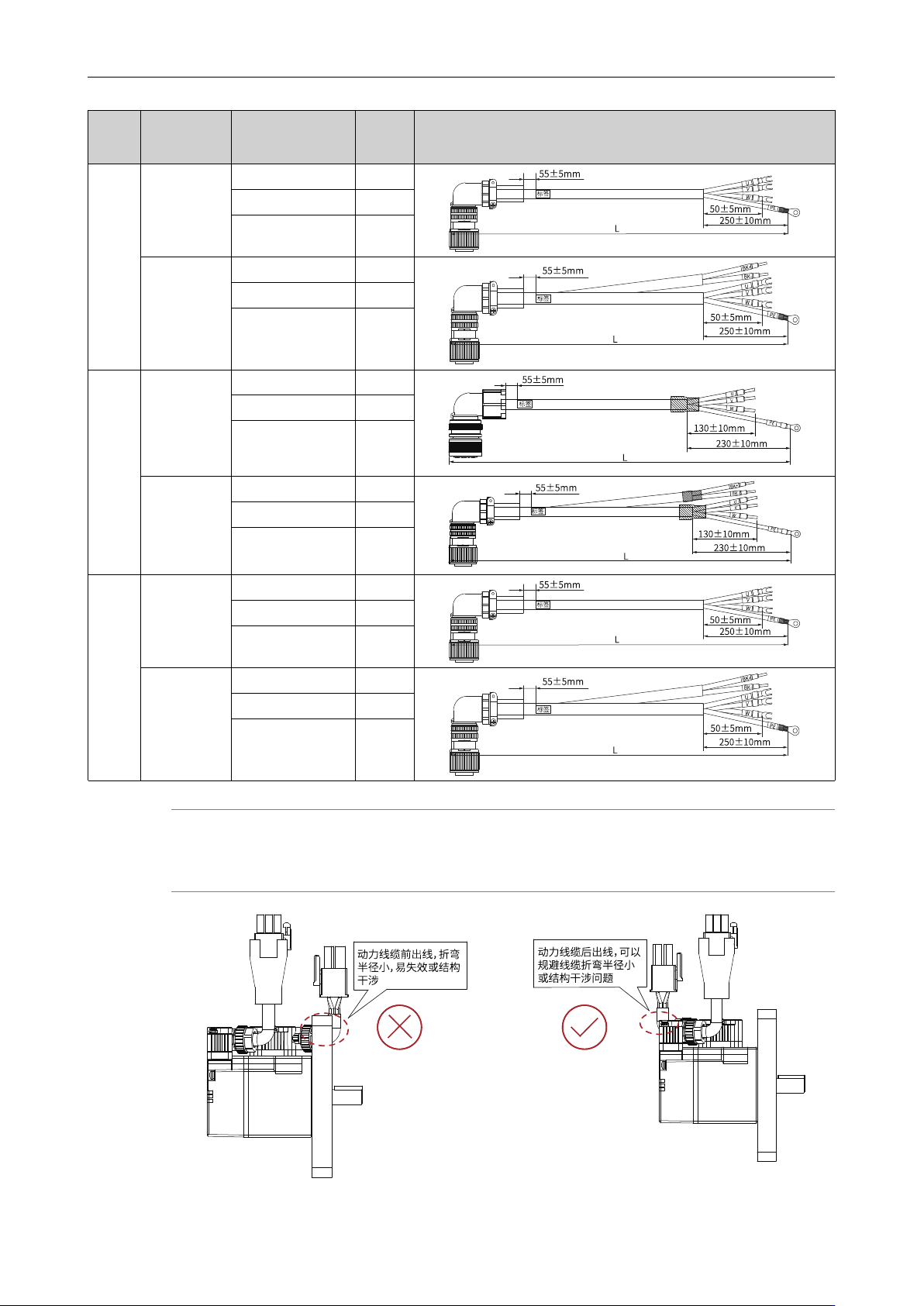

线缆外观图
MS1H1/
MS1H4端
子型电机
前出线
非抱闸
S6-L-M107-3.0 3100
S6-L-M107-5.0 5100
S6-L-M107-10.0 10100
抱闸
S6-L-B107-3.0 3100
S6-L-B107-5.0 5100
S6-L-B107-10.0 10100
后出线
方式
非抱闸
S6-L-M108-3.0 3100
S6-L-M108-5.0 5100
S6-L-M108-10.0 10100
抱闸
S6-L-B108-3.0 3100
S6-L-B108-5.0 5100
S6-L-B108-10.0 10100
MS1H1/
MS1H4甩
线型
（-S）电
机
非抱闸
S6-L-M100-3.0 3100
S6-L-M100-5.0 5100
S6-L-M100-10.0 10100
抱闸
S6-L-B100-3.0 3100
S6-L-B100-5.0 5100
S6-L-B100-10.0 10100
MS1H2
3kW及以
下/MS1H3
1.8kW及
以下电机
非抱闸
S6-L-M111-3.0 3100
S6-L-M111-5.0 5100
S6-L-M111-10.0 10100
抱闸
S6-L-B111-3.0 3100
S6-L-B111-5.0 5100
S6-L-B111-10.0 10100
-148-
电机型号 线缆名称 线缆型号
L线缆长度
（mm）
线缆外观图
MS1H2
4kW/5kW
电机
非抱闸
S6-L-M011-3.0 3000
S6-L-M011-5.0 5000
S6-L-M011-10.0 10000
抱闸
S6-L-B011-3.0 3000
S6-L-B011-5.0 5000
S6-L-B011-10.0 10000
MS1H3
2.9kW电
机
非抱闸
S6-L-M112-3.0 3100
S6-L-M112-5.0 5100
S6-L-M112-10.0 10100
抱闸
S6-L-B112-3.0 3100
S6-L-B112-5.0 5100
S6-L-B112-10.0 10100
MS1H3
4.4kW及
以 上电机
非抱闸
S6-L-M022-3.0 3000
S6-L-M022-5.0 5000
S6-L-M022-10.0 10000
抱闸
S6-L-B022-3.0 3000
S6-L-B022-5.0 5000
S6-L-B022-10.0 10000
说明
● 选用50W端子机型，动力线缆只能选用后出线。
● 100W机型，若安装法兰面为内沉台阶式，只能选用端子机型，配后出线动力线缆。
线缆选型
