145
Consult “Precautions” page 327 before use, installation or service of MAC Valves..
Individual mounting Series
Direct solenoid and solenoid pilot operated valves
SERIES FEATURES
36
32
37
38
33
34
52
67
46
44
47
42
400
48
92
93
ISO 1
ISO 2
ISO 3
69
48P
ISO 01
ISO 02
Sub-base
non “plug-in”
Sub-base
“plug-in”
Sub-base
“plug-in”
Sub-base
non “plug-in”
Series
92
Manifold mounting

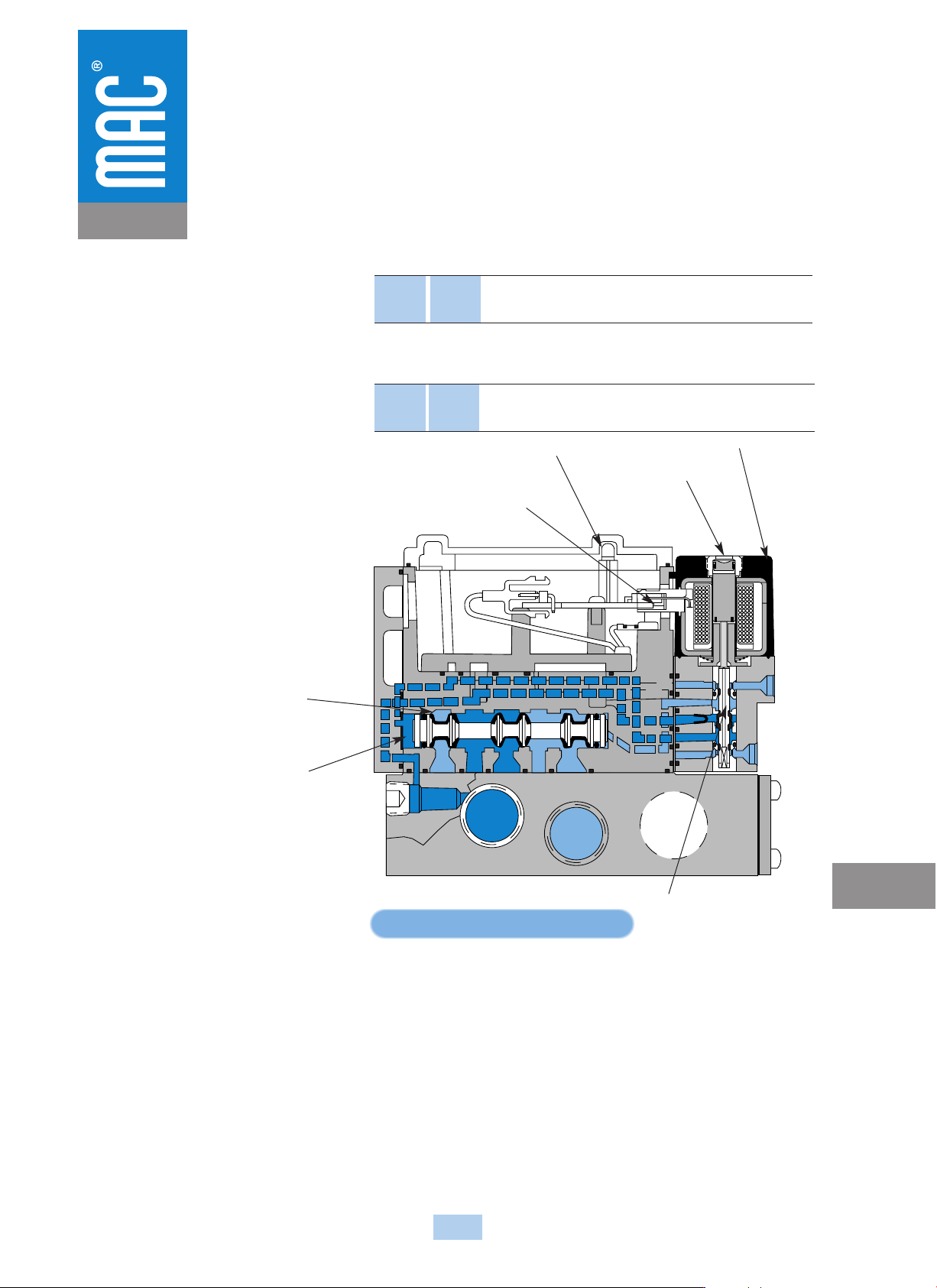

• Patented MACSOLENOID
®
for fastest possible response times
and virtually burn-out proof AC solenoid operation.
• Optional low watt DC solenoids.
• Optional memory spring.
• Plug-in design of valves and bases for ease of maintenance.
• 2 position or 3 position valve configurations.
EXH. EXH.
EXH.
IN.
IN. AB
Bonded spool
Optional light
Manual operator
Solenoid
Plug-in solenoid
4-way pilot with balanced poppet
Air return
18
18
10 0
%
10 0
%
10 0
%
10 0
%
MONTHS
WARRANTY
OF
PRODUCTION
TESTED
146
Consult “Precautions” page 327 before use, installation or service of MAC Valves..
Series
92

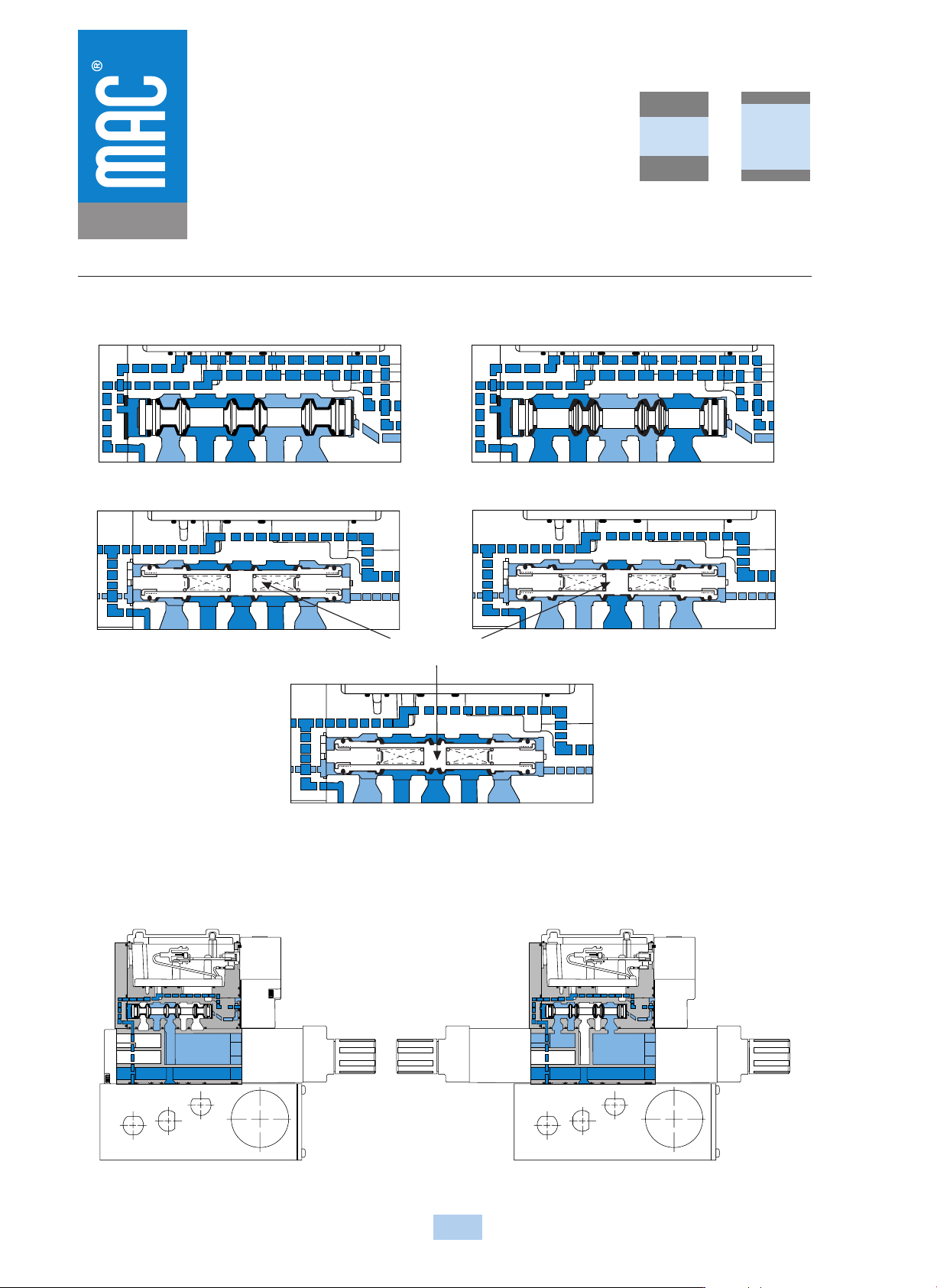

SPOOL CONFIGURATIONS
REGULATOR CONFIGURATIONS
MANIFOLD WITH REGULATOR - SINGLE PRESSURE
MANIFOLD WITH REGULATOR - DUAL PRESSURE
SINGLE REGULATOR - SINGLE PRESSURE
Pressure supplied to the individual or manifold base passes through the regulator.
Regulated pressure is supplied to the pressure path of the valve.
Note: For both single and dual pressure, air supply to the pilot system is never regulated.
DUAL REGULATOR - DUAL PRESSURE
Pressure supplied from each regulator is divided in the block.
Regulated pressure from “A” regulator supplies cylinder port “A”.
Regulated pressure from “B” regulator supplies cylinder port “B”.
Dual pressure regulators require dual pressure spool in valve.
B A
EXHAINBEXH
2 POSITION SINGLE PRESSURE
SHOWN WITH "B" OPERATOR ENERGIZED
B A
INAEXHBIN
2 POSITION DUAL PRESSURE
SHOWN WITH "B" OPERATOR ENERGIZED
B A
EXHAINBEXH
A
EXHAINBEXH
3 POSITION OPEN CENTER
3 POSITION SINGLE PRESSURE, PRESSURE CENTER
B A
EXHAINBEXH
3 POSITION CLOSED CENTER
SPRING CENTERING
EXH. EXH.IN. AB INEXH. ABIN
OPERATIONAL BENEFITS
Direct solenoid and solenoid pilot operated valves

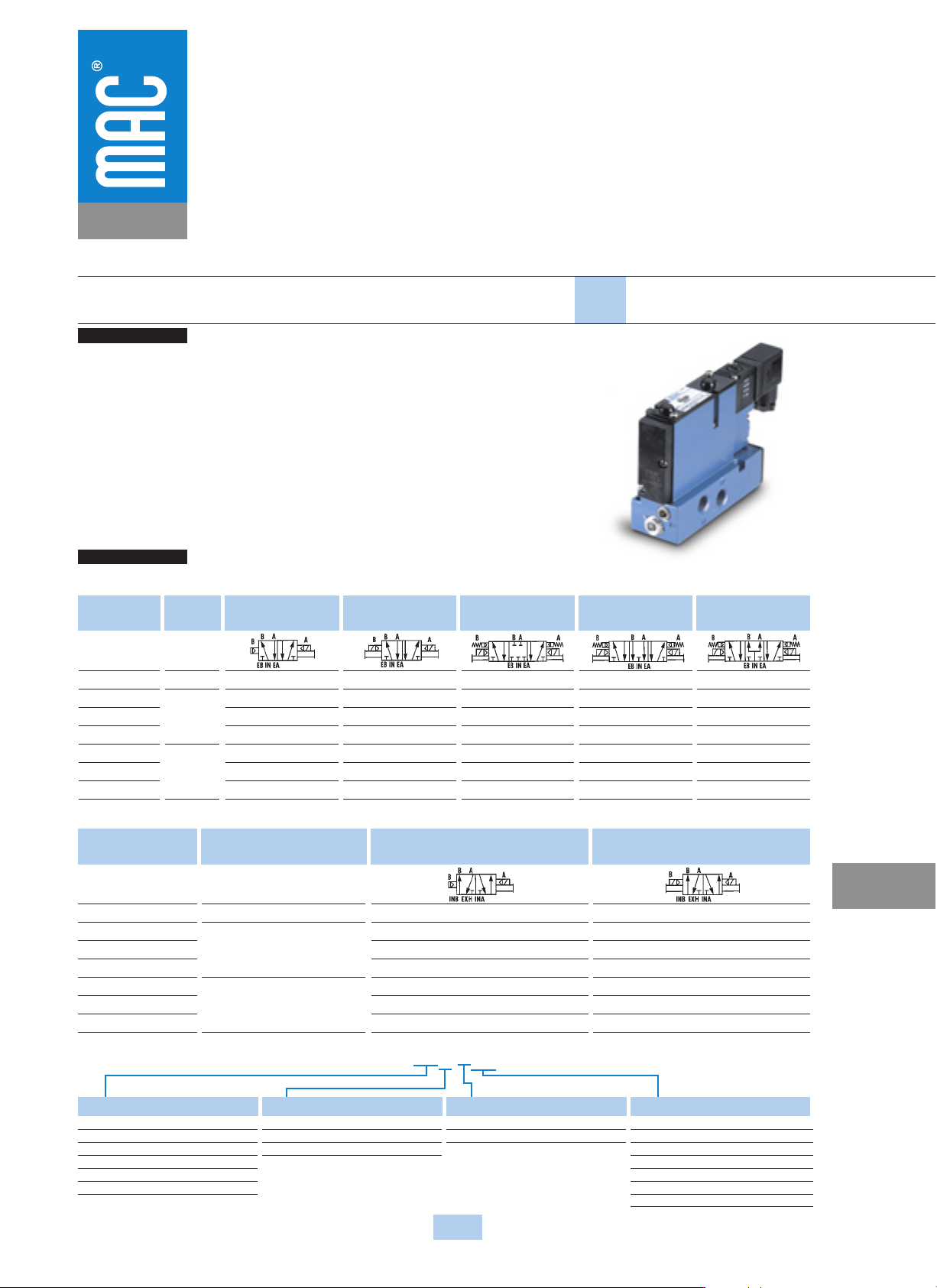

HOW TO ORDER
147
Consult “Precautions” page 327 before use, installation or service of MAC Valves..
36
32
37
38
33
34
52
67
46
44
47
42
400
48
92
93
ISO 1
ISO 2
ISO 3
69
48P
ISO 01
ISO 02
Series
92
Function Port size Flow (Max) Individual mounting Series
5/2, 5/3
1/8” - 1/4” - 3/8”
1.2 C
v
Sub-base
non “plug-in”
1. The 4-way pilot develops maximum shifting
forces both ways.
2. Memory spring available.
3. Balanced spool, immune to variations of
pressure, also provides high flow.
4. Short stroke with high flow.
5. Bonded seal spool with minimum friction,
shifting in a glass-like finished bore.
6. Pilot with balanced poppet, high flow; short
and consistent response times.
DM-D
XXX
-
XXX
*
SOLENOID OPERATOR
®
Voltage
JA
110 /50, 120/60 (2.9W)
JB
220/50, 240/60 (2.9W)
JC
24/60 (2.9W)
FB
24 VDC (1.8W)
DA
24 VDC (5.4W)
DF
24 VDC (12.7W)
Wire length
A
18” (Flying leads)
B
24” (Flying leads)
J
Connector
Manual operator
1
Non-locking recessed
2
Locking recessed
Electrical connection
BM
Flying leads
BN
Flying leads with diode
BP
Flying leads with M.O.V.
BG
Flying leads with ground
JB
Rectangular connector
JD
Rectangular connector with light
KA
Square connector
XX X X XX
* Other options available, see page 309.
Other options available for the 92 series valves, see page 155.
5/2
Single operator
92B-ABA-000-DM-D
XXX
-
XXX
92B-ABA-AAG-DM-D
XXX
-
XXX
92B-ABA-BAG-DM-D
XXX
-
XXX
92B-ABA-CAG-DM-D
XXX
-
XXX
92B-ABA-AAH-DM-D
XXX
-
XXX
92B-ABA-BAH-DM-D
XXX
-
XXX
92B-ABA-CAH-DM-D
XXX
-
XXX
5/2
Double operator
92B-BBA-000-DM-D
XXX
-
XXX
92B-BBA-AAG-DM-D
XXX
-
XXX
92B-BBA-BAG-DM-D
XXX
-
XXX
92B-BBA-CAG-DM-D
XXX
-
XXX
92B-BBA-AAH-DM-D
XXX
-
XXX
92B-BBA-BAH-DM-D
XXX
-
XXX
92B-BBA-CAH-DM-D
XXX
-
XXX
5/3
Closed center
92B-EBA-000-DM-D
XXX
-
XXX
92B-EBA-AAG-DM-D
XXX
-
XXX
92B-EBA-BAG-DM-D
XXX
-
XXX
92B-EBA-CAG-DM-D
XXX
-
XXX
92B-EBA-AAH-DM-D
XXX
-
XXX
92B-EBA-BAH-DM-D
XXX
-
XXX
92B-EBA-CAH-DM-D
XXX
-
XXX
5/3
Open center
92B-FBA-000-DM-D
XXX
-
XXX
92B-FBA-AAG-DM-D
XXX
-
XXX
92B-FBA-BAG-DM-D
XXX
-
XXX
92B-FBA-CAG-DM-D
XXX
-
XXX
92B-FBA-AAH-DM-D
XXX
-
XXX
92B-FBA-BAH-DM-D
XXX
-
XXX
92B-FBA-CAH-DM-D
XXX
-
XXX
5/3
Pressure center
92B-GBA-000-DM-D
XXX
-
XXX
92B-GBA-AAG-DM-D
XXX
-
XXX
92B-GBA-BAG-DM-D
XXX
-
XXX
92B-GBA-CAG-DM-D
XXX
-
XXX
92B-GBA-AAH-DM-D
XXX
-
XXX
92B-GBA-BAH-DM-D
XXX
-
XXX
92B-GBA-CAH-DM-D
XXX
-
XXX
Port size
Valve less base
1/8” NPTF
1/4” NPTF
3/8” NPTF
1/8” NPTF
1/4” NPTF
3/8” NPTF
Pilot air
Internal
External
SINGLE PRESSURE MODELS
5/2
Single operator
92B-CBA-000-DM-D
XXX
-
XXX
92B-CBA-AAG-DM-D
XXX
-
XXX
92B-CBA-BAG-DM-D
XXX
-
XXX
92B-CBA-CAG-DM-D
XXX
-
XXX
92B-CBA-AAH-DM-D
XXX
-
XXX
92B-CBA-BAH-DM-D
XXX
-
XXX
92B-CBA-CAH-DM-D
XXX
-
XXX
5/2
Double operator
92B-DBA-000-DM-D
XXX
-
XXX
92B-DBA-AAG-DM-D
XXX
-
XXX
92B-DBA-BAG-DM-D
XXX
-
XXX
92B-DBA-CAG-DM-D
XXX
-
XXX
92B-DBA-AAH-DM-D
XXX
-
XXX
92B-DBA-BAH-DM-D
XXX
-
XXX
92B-DBA-CAH-DM-D
XXX
-
XXX
Port size
Valve less base
1/8” NPTF
1/4” NPTF
3/8” NPTF
1/8” NPTF
1/4” NPTF
3/8” NPTF
Pilot air
Internal
External
DUAL PRESSURE MODELS (REQUIRE SANDWICH REGULATOR – SEE "REGULATORS" SECTION)
Above models are shown with side ports.
