第六章 生产 Rev00
6-5
单击“Number(件数)”，指定生产件数。
图 6-3-5

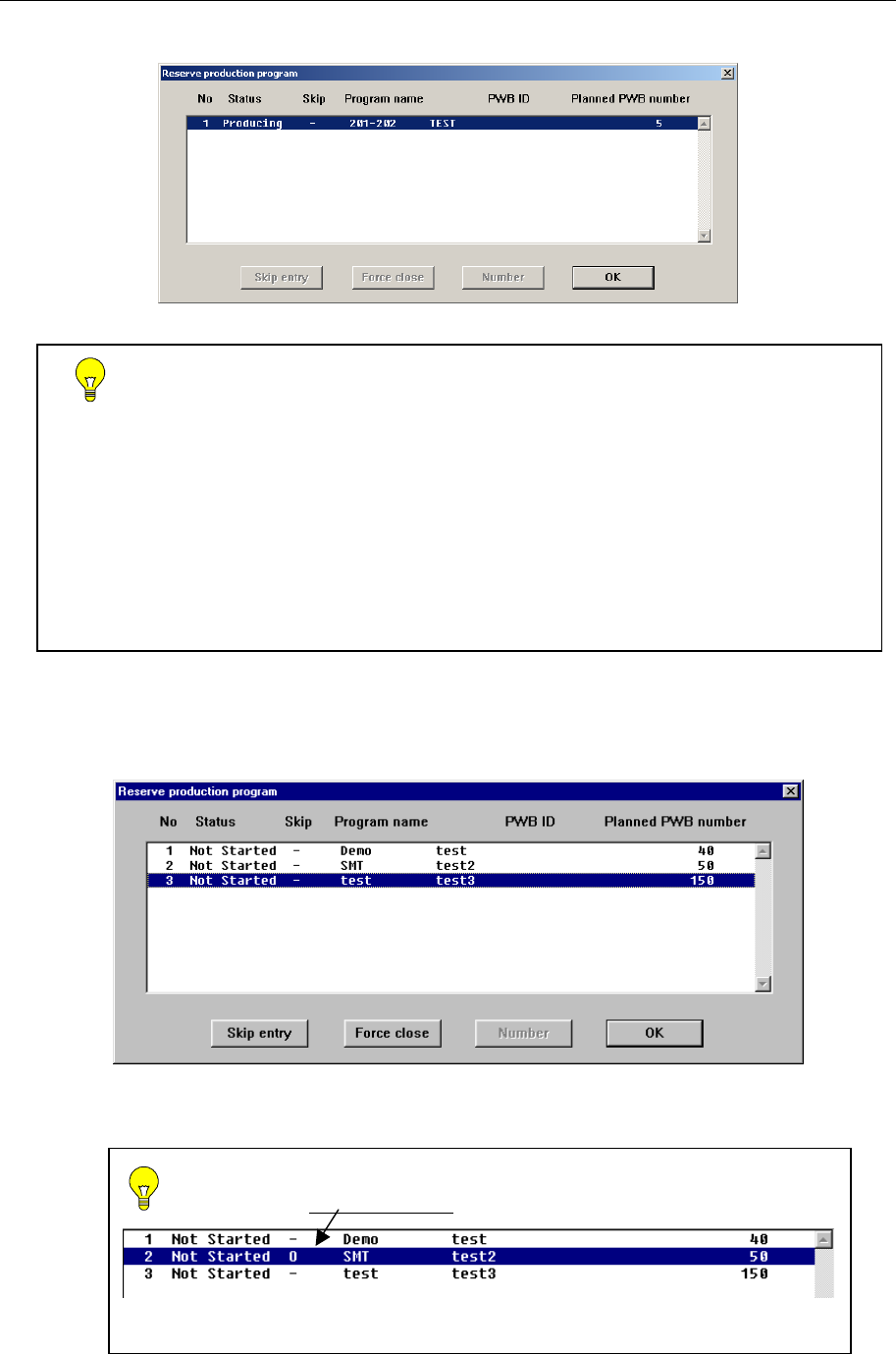

2）选择实绩文件（GAR 形式）时
①“打开文件”画面，选择生产计划生成的文件，单击「打开」。
②显示生产程序预约画面后，单击「OK」。
图 6-3-6
※在此界面上不能设定件数。只能通过“生产计划”设定才有效。
各工位的预定产量完成后，生产数据自动上传到 HLC。
上传后，工位画面上仍留有数据，但与 HLC 的通信已被切断。在工位上变更
的数据反映不到 HLC 数据上。
如需在工位上进行贴片、或调整时，可采取以下方法。
① 要生产时：把 HLC 的生产预定件数设定为 2 件以上，工位的生产单位设
定为 1 件（设定生产预定件数为 1 件）。
② 要进行调整时：选择“试打”模式。
要把调整后的数据上传至 HLC 时，执行“强行结束”（参见 6-5 章）。
选择文件后单击「Skip entry(跳过预约)」，可忽略所选择的文件进入生
产（选择后显示“○”标记
）。再单击，即被解除。
图 6-3-7
第六章 生产 Rev00
6-6
6-4 把生产文件传送到工位上
把选择的文件传送（下载）到工位。

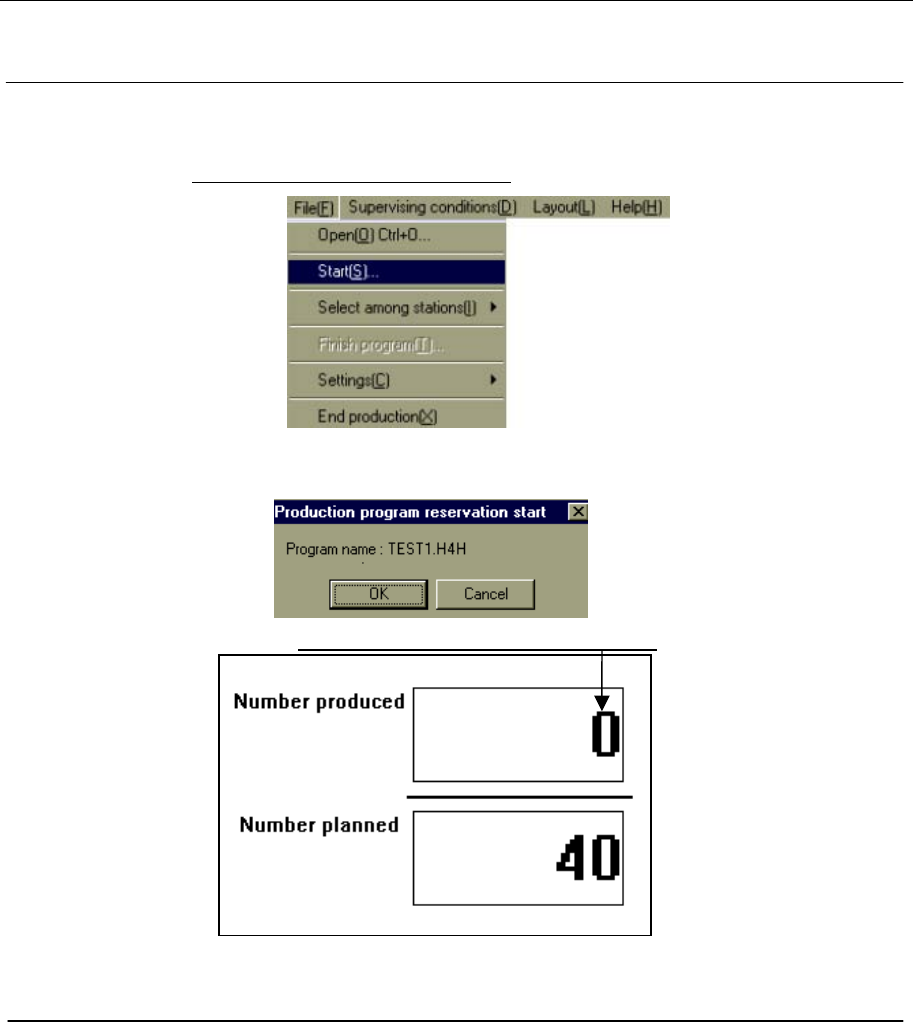

单击「File(文件)」/「Start(生产开始)」。
图 6-4-1
显示下面提示，单击「OK」，开始下载。
图 6-4-2
下载结束时，“Number produced(生产件数)”显示“0”。
图 6-4-3
6-5 在工位上进行调整
HLC 无示教项目，因此，要完成数据，需要在工位上进行实际操作。
编辑程序时，应通过示教、实际生产，来调整所编辑的程序。
①根据生产的基板要求，设置传送装置。
②在基板数据画面上，进行 BOC 标志的标志示教。
③要使用 IC 标志时，在贴片数据画面上，用 IC 标志示教。
④确认贴片数据。
根据 HOD 示教，或跟踪贴片位置，进行调整。
⑤进行吸取数据示教。
根据画面，设置送料器（或托盘），进行示教。
⑥执行优化，结束编辑程序。无需保存文件。
⑦“试打”仿真贴片，确认贴片状态。
第六章 生产 Rev00
6-7
6-6 把变更的程序上传到 HLC
完成指定的生产数量后，数据自动上传。生产途中，也可选择“强行结束生产”上传数据。

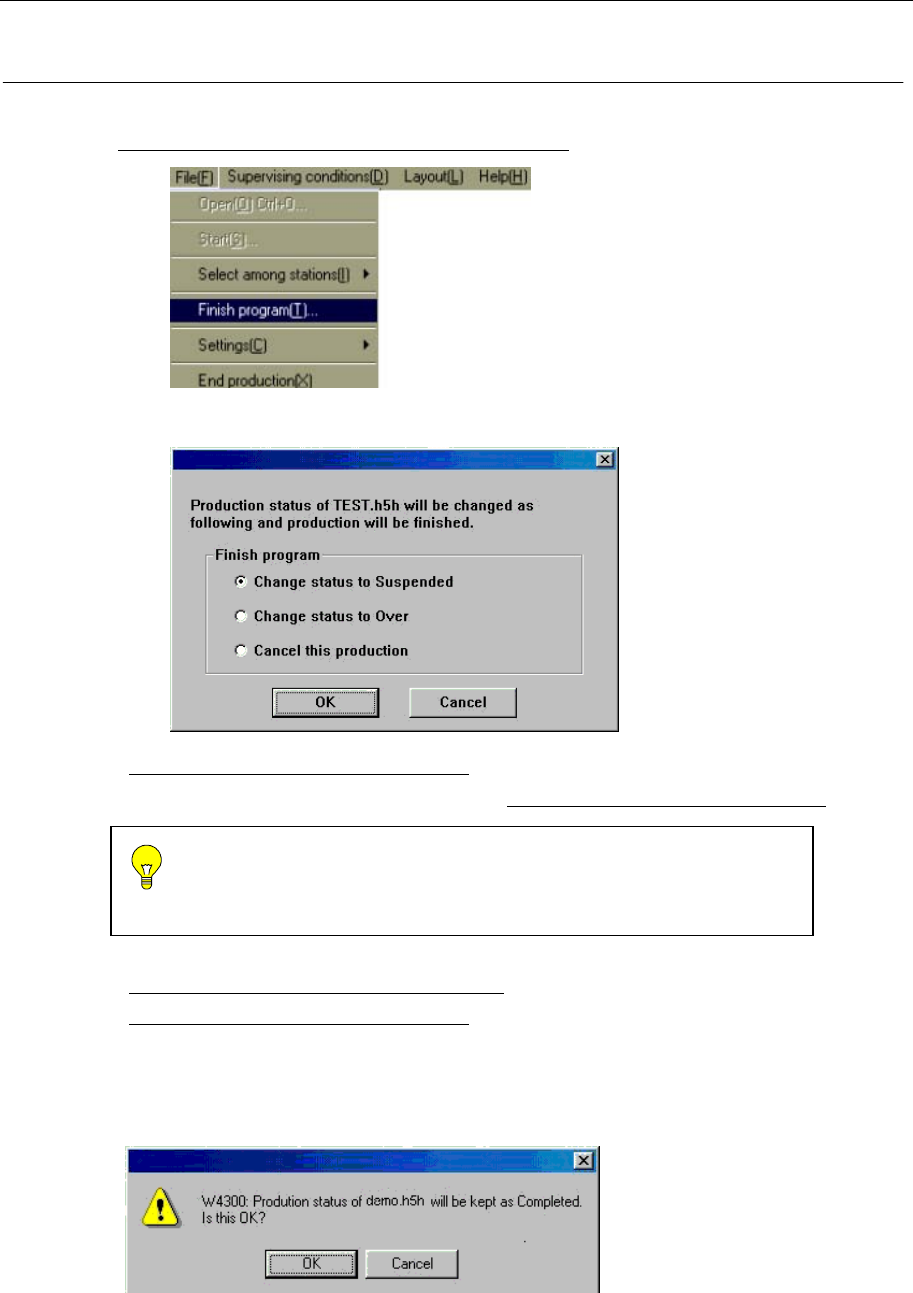

①单击「File(文件)」/「Finish program(强行结束生产)」。
图 6-6-1
②显示如下画面，选择“Change status to Over(已完成并上传变更)”，单击「OK」。
图 6-6-2
●Change status to Suspended(变更继续)：可继续生产预定件数的剩余部分。
要继续生产时，无须“打开”文件。选择「File(文件)」/「Start(生产开始)」。
●Change status to Over(已完成并上传变更)：生产全部结束。
●Cancel this production(取消此次生产)：将数据恢复到生产前（下载之前）状态，结束
生产。因此，下载后工位上变更的数据和生产管理信息无效。
③显示如下画面。单击「OK」后强行结束。
图
6-6-3
使用实绩统计文件（GAR 类型）、单击“已完成并上传变更”退出
后，不能再使用该程序进行连续生产。重启生产时，需要重新制定
「生产计划」，生成实绩统计文件（
GAR 类型）。
