第 3 章 编辑程序 Rev03
3-15
3-10 检查生产线的整合性
检查设置的程序与 MSL 设置的内容有无矛盾。
各项设定无矛盾，才有可能进行优化。若有错误，会显示错误内容，应根据显示的
错误内容，修正 MSL 设置或程序。

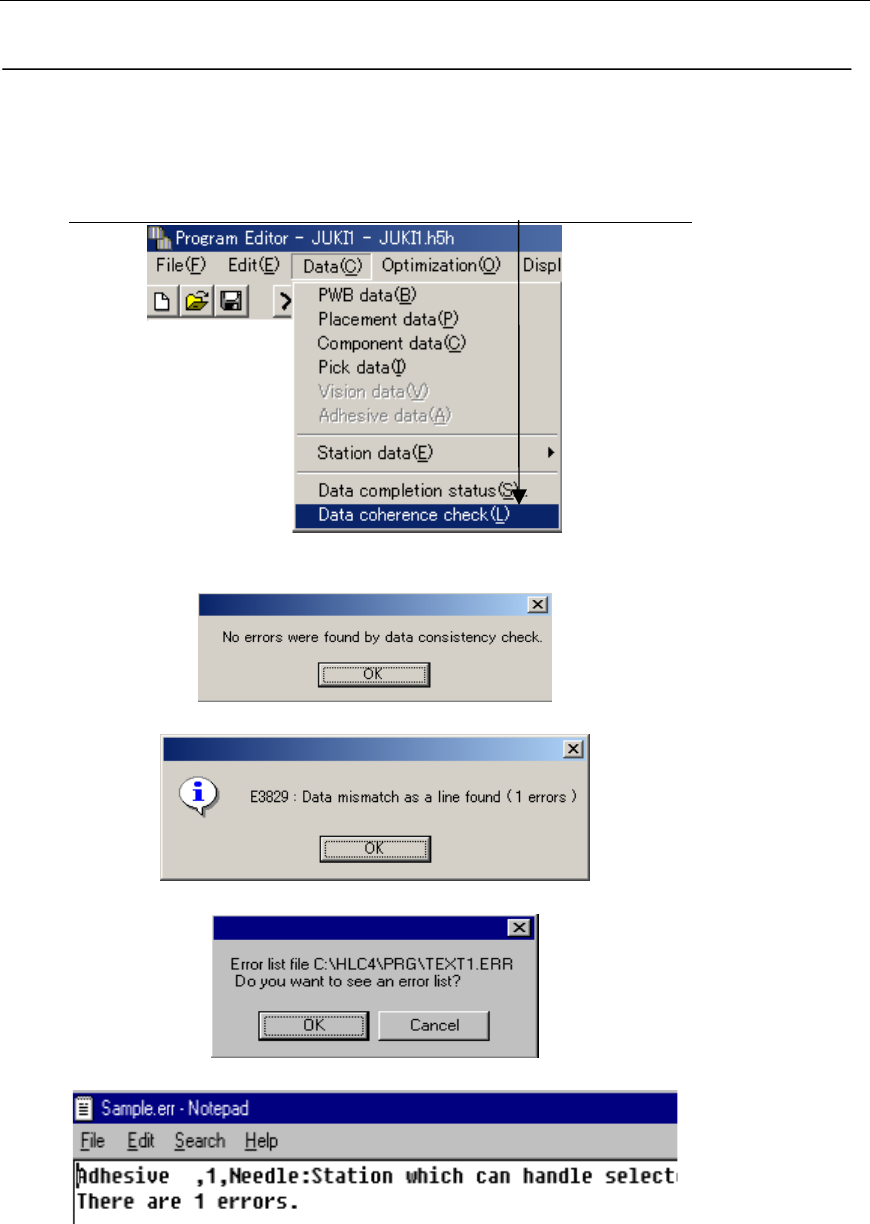

单击「Data(数据)」/「Data coherence check(生产线数据整合性检查)」。
图 3-10-1
整合性检查表明正常时，显示如下画面。单击「OK」。
图 3-10-2
有矛盾时显示如下画面，单击「OK」。
图 3-10-3
出现如下提示。
图 3-10-4
单击「OK」，确认错误内容。
图 3-10-5
单击「File(文件)」/「Exit(退出)」，关闭记事本。
第 3 章 编辑程序 Rev03
3-16
3-11 优化
HLC 的优化，旨在合理分配送料器和配置贴片数据,以使各工位尽可能保持同一节奏。
3-11-1 指定元件供给数
当某一种元件的贴片点数量明显突出时，只使用一个送料器供应，会使生产节拍
失衡。在这种情况下，如果有富余的元件和送料器，可以将同一种元件，同时用多个
送料器供给，以提高生产效率。

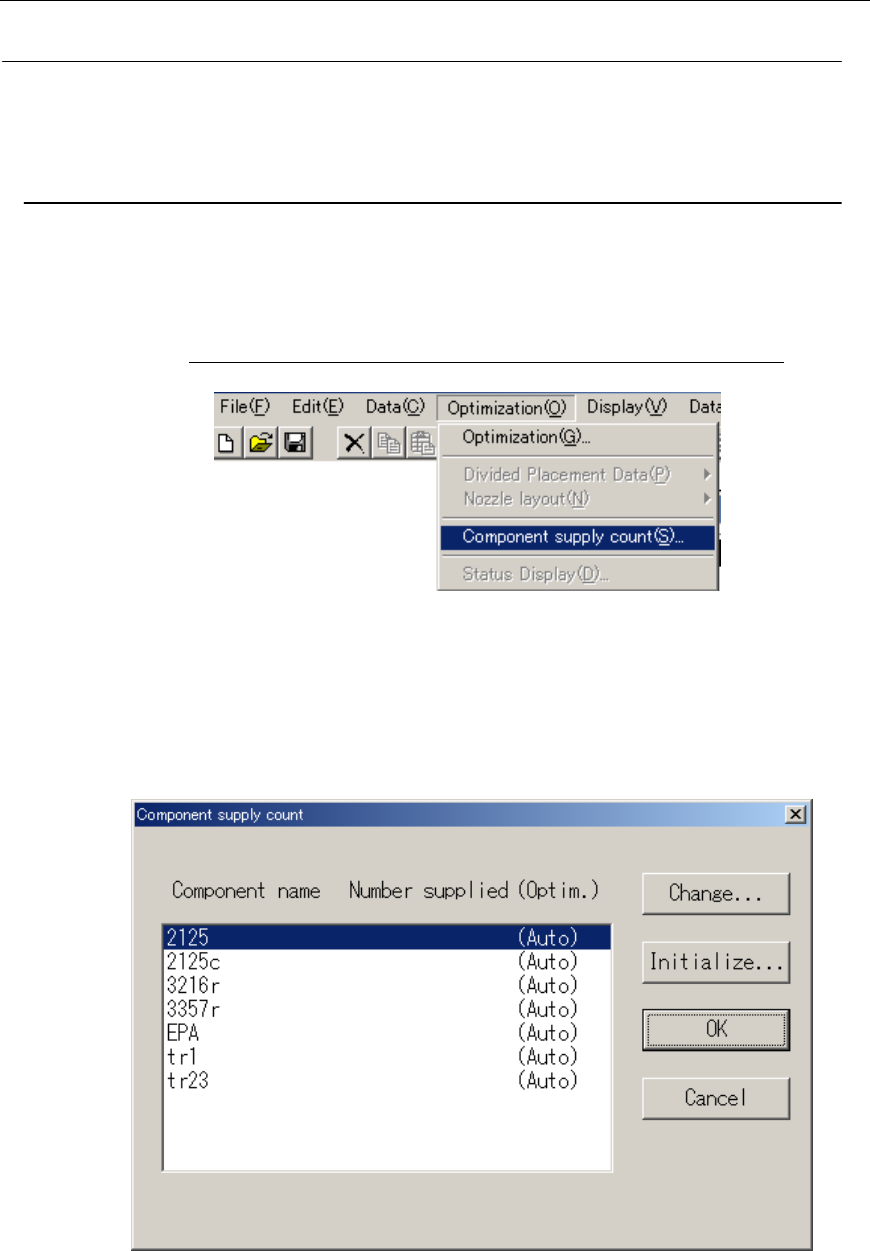

1） 单击「Optimization(优化)」/「Component supply count(元件供给数)」
。
图 3-11-1-1
2） 显示如下元件供给数画面。
默认状态为“自动”，此时基本上是 1 个送料器。
如果某一元件比其它元件明显多出时，会自动增加元件供给量。因此，
在只有 1 个送料器，或者还需要增加送料器时，则需手动设定。
图 3-11-1-2
第 3 章 编辑程序 Rev03
3-17

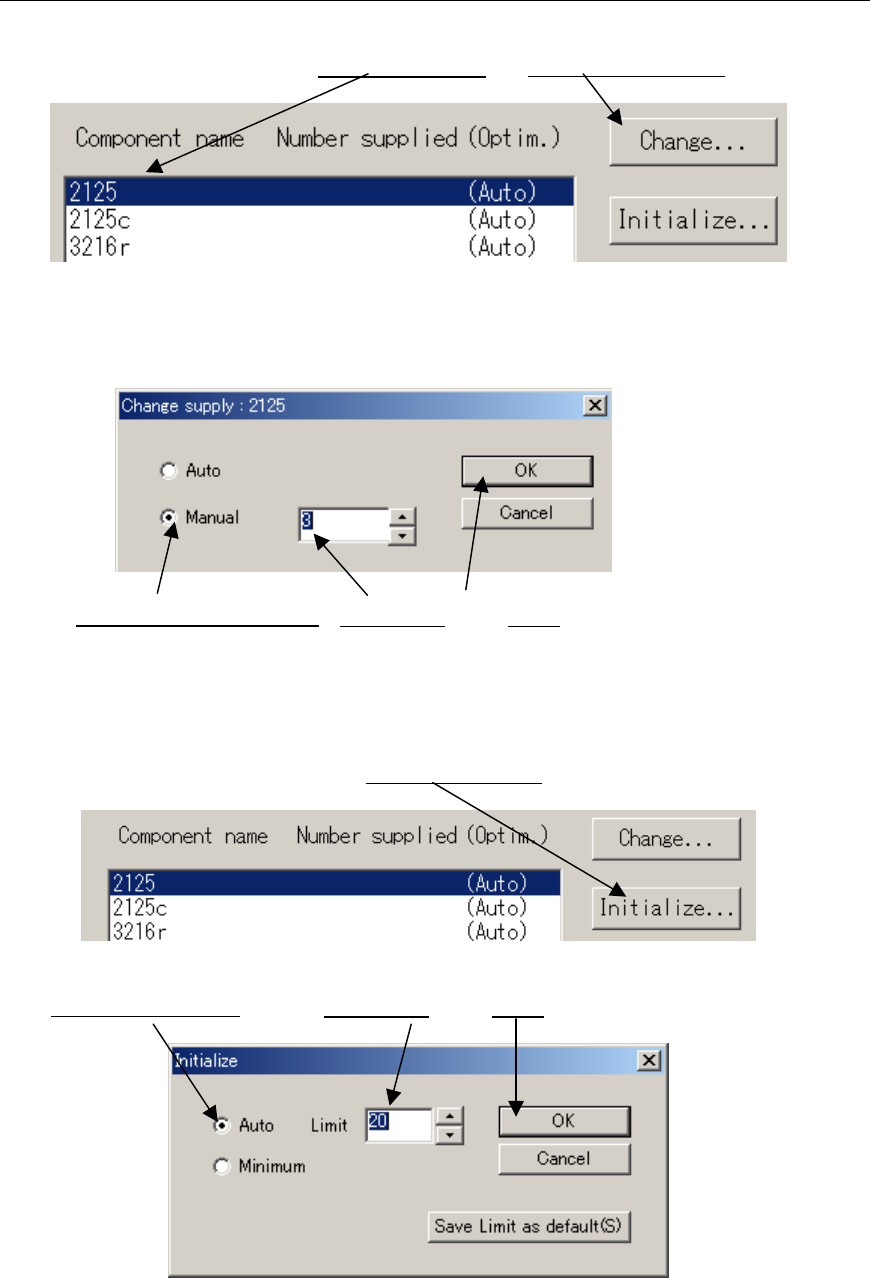

3）元件供给数的设定方法
在“元件供给数画面”中，单击要设定的元件
后，单击「Change(变更)」。
图 3-11-1-3
显示如下画面。
图 3-11-1-4
单击“Manual(手动)”后
，输入供给数，单击「OK」。
4）初始化
供给数设定为“Auto(自动)”时，应指定增加送料器的上限。
此处的设定对全部元件都有效。
在“元件供给数画面”中，单击「Initialize…(初始化)
」。
图 3-11-1-5
单击“Auto(自动)”
后，设定供给数上限，单击「OK」。
图 3-11-1-6
● 在指定“Minimum(最小供给数)”时，所有元件供给数变为“1”。
