第 2 章 MSL 设置 Rev03
2-6
2-3 工位属性
设置吸嘴配置、有无选项等各工位状况。
2-3-1 选择工位属性

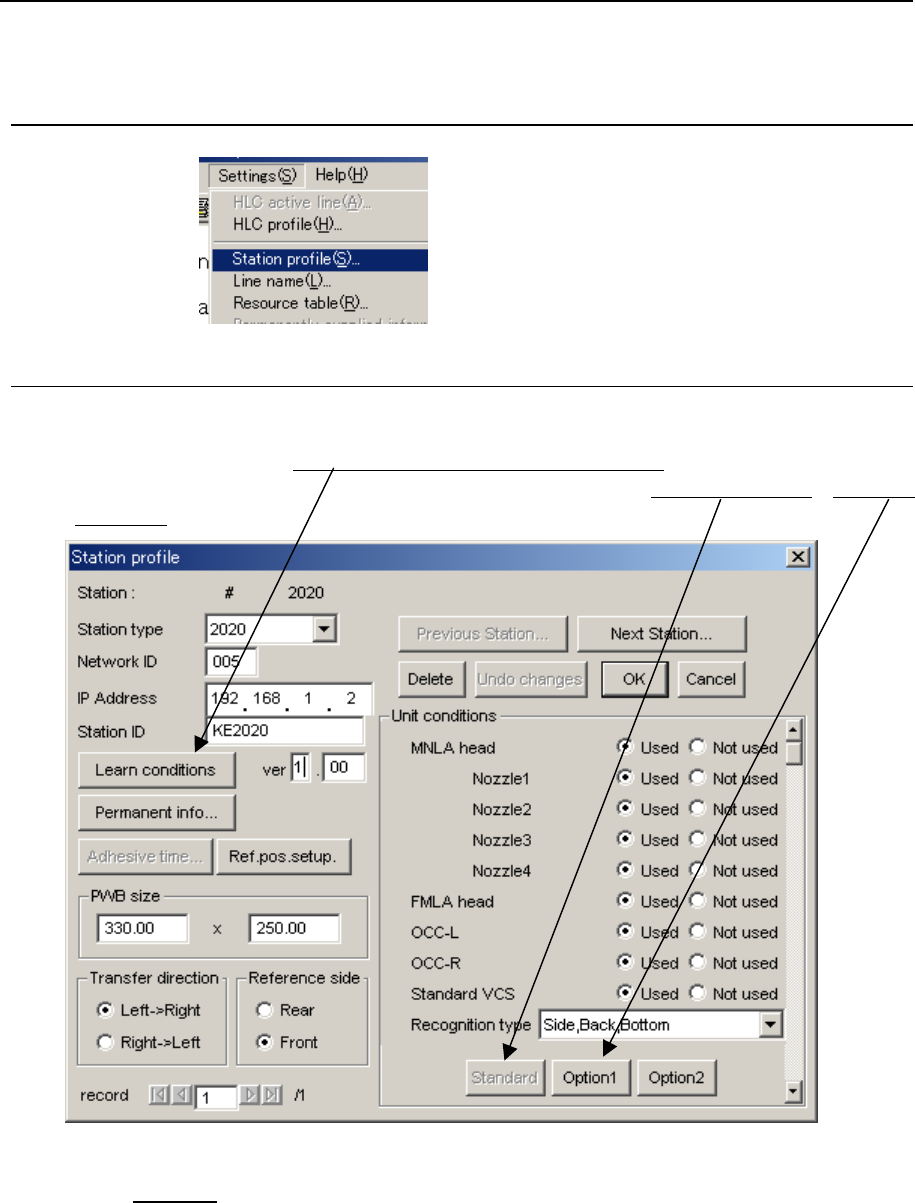

单击 「Settings(设置)」/「Station profile(工位属性)」。
图2-3-1 选择工位属性
2-3-2 设定工位属性
● 设定各工位状况。
● 各工位都有一个设定画面，根据生产线工位总数对每个工位进行设定。
● 工位处于联机状态时
注1
单击「Learn conditions (查看状态)」按钮，可自动获得设置的工位数
据（包括吸嘴配置情况）。 但，Unit conditions(单元状态)只对「Standard (标准)」
及「Option1
(选项 1)」有效。
图 2-3-2 工位属性
注 1）联机状态是指：
①由 LAN 电缆相接，工位的联机状态亮灯时。
②MSL 设置网络 ID 与工位网络 ID 一致。
③MSL 设置 IP 地址与网络 IP 地址一致（KE2000/FX）。
④工位界面必须是主画面或生产画面。
第 2 章 MSL 设置 Rev03
2-7
1)Station type(工位的种类)
选择工位种类。
单击这里，从一览表中选择工位种类。
图2-3-3
2）Network ID(网络 ID)
为对工位进行联机管理（通过电缆收受信号等），对每个工位必须编号。
请输入 2～255 中的编号数据，所输入的编号必须与 “机器设置”/“多工位生产线”设
置的工位号码一致。输入错误号码时，将无法收发工位信息。FX/KE2000 系列虽不使用，但
也应输入编号。
3)IP Address(IP 地址)
CX/FX/KE 2000 系列的工位，需要设定 IP 地址。设定 IP 地址与设定网络 ID，目的均为
进行联机管理。输入错误号码时，将无法收发工位信息。请输入与该工位相同 IP 地址。
图2-3-4
IP 地址不能设定重复号码。
除有特殊指定情况外，从生产线的第 1 台工位起，可依次设定为「111.111.111.111
」、
「111.111.111.112
」、「111.111.111.113」。若需与公司内部网络连接时，请与网
络管理人员商定后再设置。
4)Station ID(工位 ID)
可把工位名称作为注释输入。也可省略输入。未输入时，工位 ID 号码自动登录如下：
＜CX/FX/KE2000 系列＞
机种名后自动登录 4 位号码（从 0001 起依次编号）。
例：KE2020 系列时，从第 1 台工位起，依次编号为 20200001、20200002
・
、……
＜KD 系列、KE700 系列＞
按网络 ID 号码自动登录。
第 2 章 MSL 设置 Rev03
2-8
5)Unit conditions(单元状况)
请设置「Standard (标准) 」、「Option1 (选项 1) 」、「Option2 (选项２) 」。
现举 KE-2060 画面为例。拖动画面右侧的滚动条，可以看到“标准”与“选项 1”的画面。
（机种不同，显示的画面也不同。详见附件 CD）。
●Standard(标准)
图 2-3-5 图 2-3-6
●Option1(选项 1)
先选择有无选项
，再选择“Used (使用) ”、或“Not Used (未使用) ”。
图 2-3-7 图 2-3-8 图2-3-9
●Option2(选项 2)
设定关连到模拟程序的执行。即使执行选项 2，也无法进入“查阅状态”画面。
有关各种功能的详细说明，请参见主机使用说明书。
图2-3-10
・ “MTS”，只有在 Non-stop operation(不间断运行)和 MTS
“Not used(未使用)”的状态下，才能设置。
・ 设置了 TR6D 、或 TR5D 后，MTC/MTS 的 Non-stop
operation(不间断运行)有效。
在 MTS 运行中，后方的送料器处
于使用状态时，不能选择此项。
