第 9 章 机器程序结合 Rev03
9-5
9-5 环境设置
执行结合、覆盖保存后，HLC 方式的生产程序就被保存起来。
在环境设置时可以设定，执行结合之前显示 Backup confirmation message(确认备份提示)。

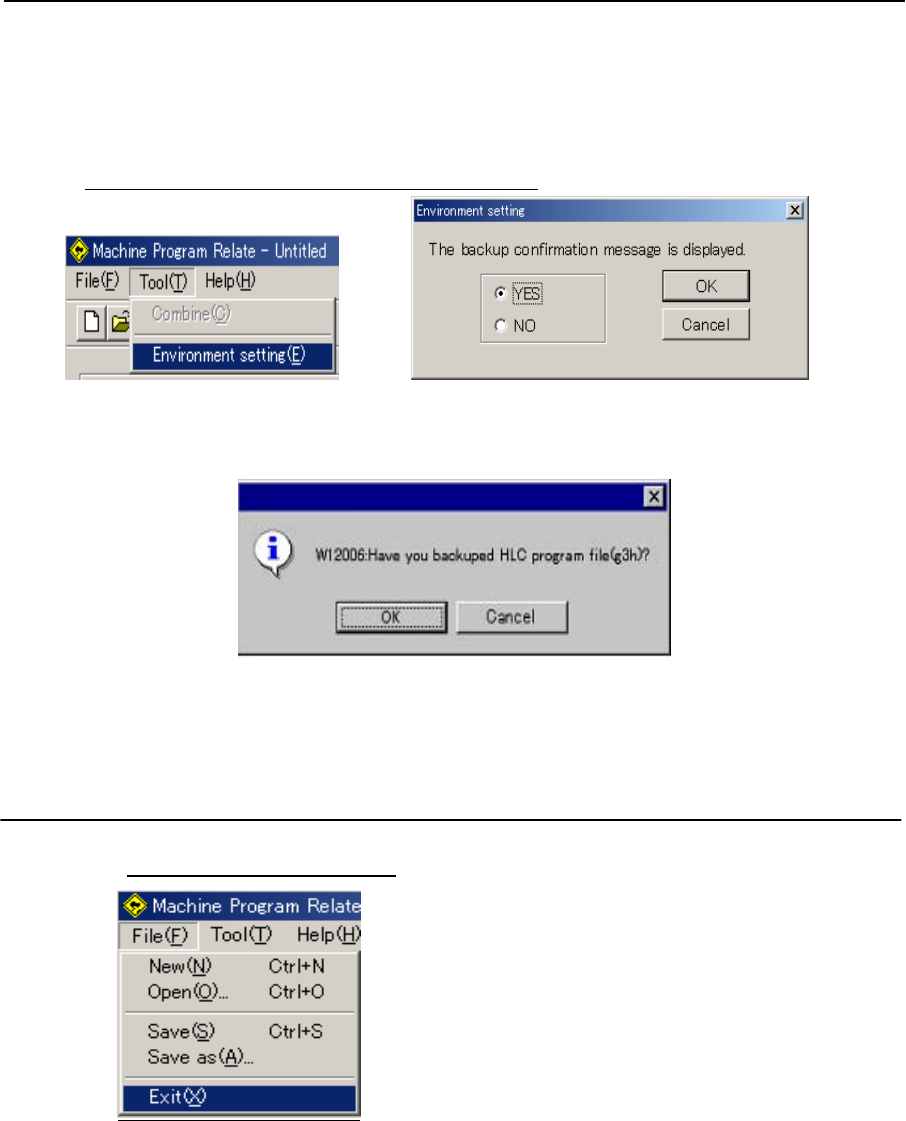

单击「Tool (工具)」/「Environment setting (设定环境)」
。 显示如下画面。
图 9-5-1 图 9-5-2
出现是否需要备份的提示，选择“YES”后，在执行结合之前便会显示下列提示：
图 9-5-3
9-6 退出机器程序结合
单击「File (文件)」/「Exit (退出)」
。
图 9-6-1
操作故障的排除方法 Rev03
T-1
操作故障的排除方法
No 现象 原因/对策
1 启动时显示：
[E4601：HLCPROD.INI 内容有
误，设定按无效处理]
在 HLC Ver.1,Ver.2,Ver3 上覆盖安装时，会出现左栏提
示。可以忽视，以后不再出现。
2 进入 MSL 设置画面时，已输入了
正确的密码，但画面提示“E2001
密码不一致。
密码严格区分大、小字母。同时按「Shift」键和「Caps
Lock」键，重新输入准确密码即可。
3 已设定过的生产线（名），在程
序编辑时不能选择。
请确认「MSL 设置」设定时，是否设置了“激活生产
线”。
4 在程序编辑时，不能选择“统一
调出”。
①不能调出「贴片数据」时：请确认光标是否在元件名
栏（新建）里。
②不能调出「元件数据」时：如已确认过①，请再确认
「MSL 设置」的“HLC 属性”/“目录”的“数据
库文件”的设定是否正确。
5 使用的是“502”、“503”号吸
嘴，但在「元件数据」外形尺寸
设定的吸嘴的默认值，显示为
“500”号吸嘴，或相反。
确认“文件”/“環境设定”的“吸嘴默认值选择“项
目，是否设定为：“使用 500 号吸嘴为默认值”，或相
反。
6 优化后生产节拍不齐。 ①请重新设定优化的各种条件。
②贴片点多的元件，增加送料器。
可以改变“优化”/“元件供给数”的顺序。
③请手动调整「贴片数据」和「吸取数据」中的“工位”，
使生产节拍一致。把优化/分配选项的“贴片数据”
和“吸取数据”项目，指定为“自动选择分配”。
7 指定了「贴片数据」，或「吸取
数据」的“工位”后，贴片点或
送料器分配不到位。
在“优化”/“分配选项”的“贴片数据”和“吸取数
据”项目里，指定“自动选择分配”后，执行优化。
8 已优化的程序经过编辑、再次优
化时，前次优化的结果发生变化。
请将“优化”/“分配选项”里的“贴片数据”改为“忽
略指定工位”，“吸取数据” 改为“统一分配”，执
行优化。
操作故障的排除方法 Rev03
T-2
9 不能结束生产（包括强行结束）。
因此，不能选择下一个生产程序。
因停电等原因，下载的数据消失。对应办法如下：
①选择「生产」的“文件”/“个别工位”，再次下载
所需工位的数据。
②执行“文件”/“生产的强行结束”。此时，在该工
位改变的内容全部消失。
如仍然不能解决问题时，请操作如下：
①从我的电脑、或资源管理器里选择 C 盘驱动器。
②从 C 盘驱动器的“HLC”文件夹中，选择并双击
“HLCPROD.INI”。
③删除［Appointment］里‘Active=’ 和‘Previous=’
后面的所有文字。
④保存后退出。
10 HLC 与工位之间通信中断。
（E1010、E1011、E1017、E4030、
E4032、E4033）
请按号码顺序确认：
●KE-700 系列
①工位上的画面，是否为联机状态（在主画面或生产
画面上显示联机灯亮）。
②确认电缆是否连接。
③确认工位的“机器设置”/“多工位生产线”的网
络 ID，与「MSL 设置」的网络 ID 是否一致。
●CX/FX/KE-2000 系列
①工位上的画面，是否为联机状态（在主画面或生产
画面上显示联机灯亮）。
②确认 LAN 电缆是否连接。
③确认工位的“机器设置”/“多工位生产线”的 IP
地址，与「MSL 设置」的 IP 地址是否一致。并与工
位的网络属性的“TCP/IP 属性”的 IP 地址是否一致。
④确认工位上的网络属性“识别信息”画面里，是否
设定了电脑名。
⑤工位的“TCP/IP 属性”的“DNS 设置”，主机名
是否与④的电脑名一致。
⑥从工位的资源管理器确认“C:\Machine”下面是否
有“Prg”文件夹，并设定为共享。
⑦确认工位上的“管理工具”/“用户管理”栏，是
否登记了 HLC 方面（PC 方面）的用户名和密码。。
