2-10 ＭＳＬ设置的保存、退出
＜步骤＞
① 保存已设置的内容。
单击「File(文件)」/「Save(保存)」后，所设定的内容即可保存下来。
② 退出 MSL 设置
单击「File(文件)」/「Exit(退出)」。
图 2-10-1
如尚未保存，会显示下列提示。单击「Yes(是)」即可保存。
图 2-10-2
第 3 章 编辑程序 Rev03
3-1
第 3 章 编辑程序
<步骤概要>
编辑程序、执行优化的步骤如下：
基板数据
⇒ 贴片数据 ⇒ 元件数据 ⇒ 吸取数据
⇒ 图像数据（仅 KE-720/740/760/2020/2040/2055R/2060/2060R/CX-1）
⇒
胶贴数据（仅 KD770/775）
⇒ 工位数据（仅 KD770/775）
。
本书侧重于阐述 HLC 的独特功能。关于编辑程序的详细情况，请参见贴片
机及点胶机主体使用说明书。
此外，HLC 的画面构成可用于编制 KD/KE/FX/CX-1 系列的所有程序。与贵
公司生产线无关的工位项目不必输入，可使用默认值。
第 3 章 编辑程序 Rev03
3-2
3-1 启动编辑程序
双击 Edit program(编辑程序)。

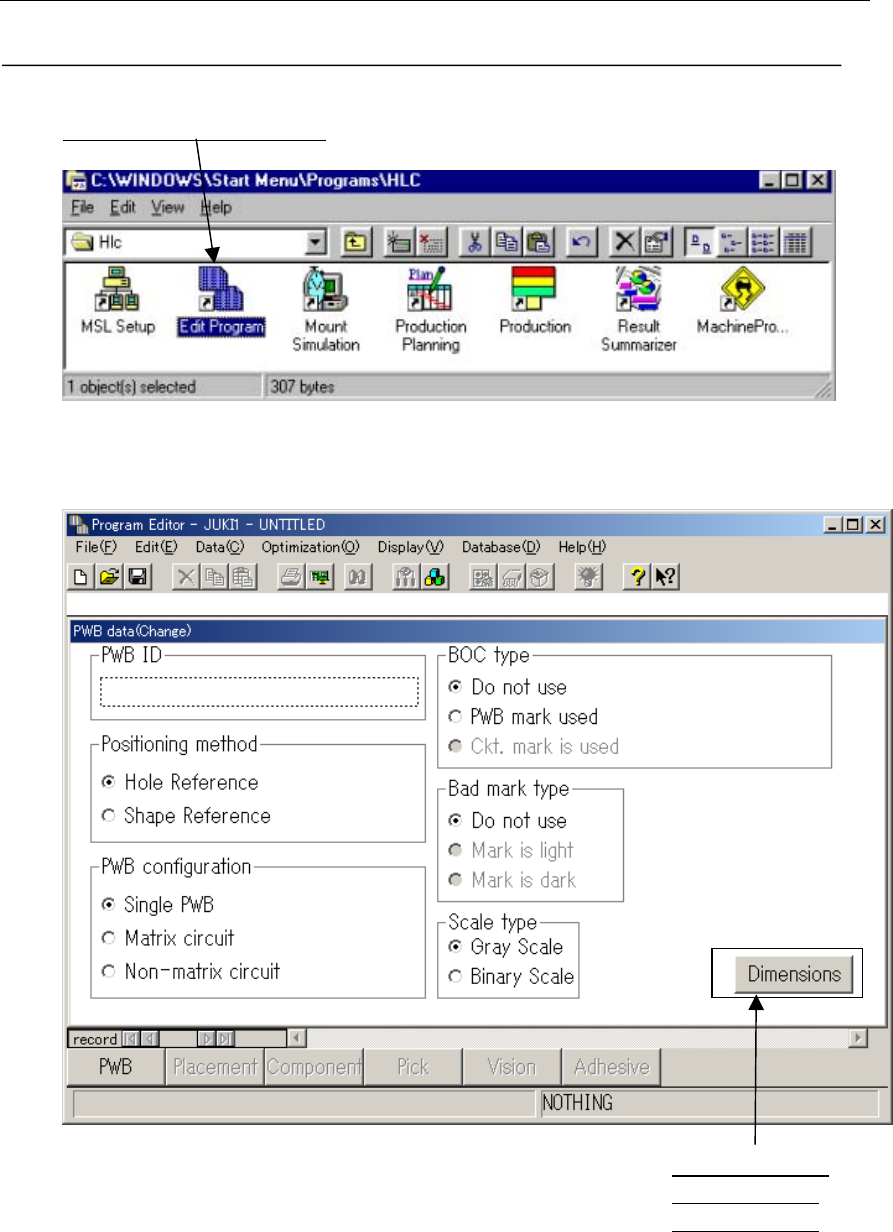

图 3-1-1
显示如下设置基板数据（基本设置）画面。
图 3-1-2
单击 Dimensions
(设定尺寸)显示
设定尺寸画面。
