第 3 章 编辑程序 Rev03 3-31 ·选择“ Stati on copy (左右对称复制)” ，在左右传送工位另一侧同一编号位置上复制元件。 此设定仅适用于 KE 2030。 图 3-11-4-1 4 注意 请注意： 优化后， 如果变更数据， 优化数据会消失。出现此种情况时需 要重新执行优化 。 ● 各送料器可移动(拖拉)或复制(按住[ Ctrl ]键拖拉)。 ●如果同时打开其它工位，也可在工位之间移动、复制。
第 3 章 编辑程序 Rev03
3-30

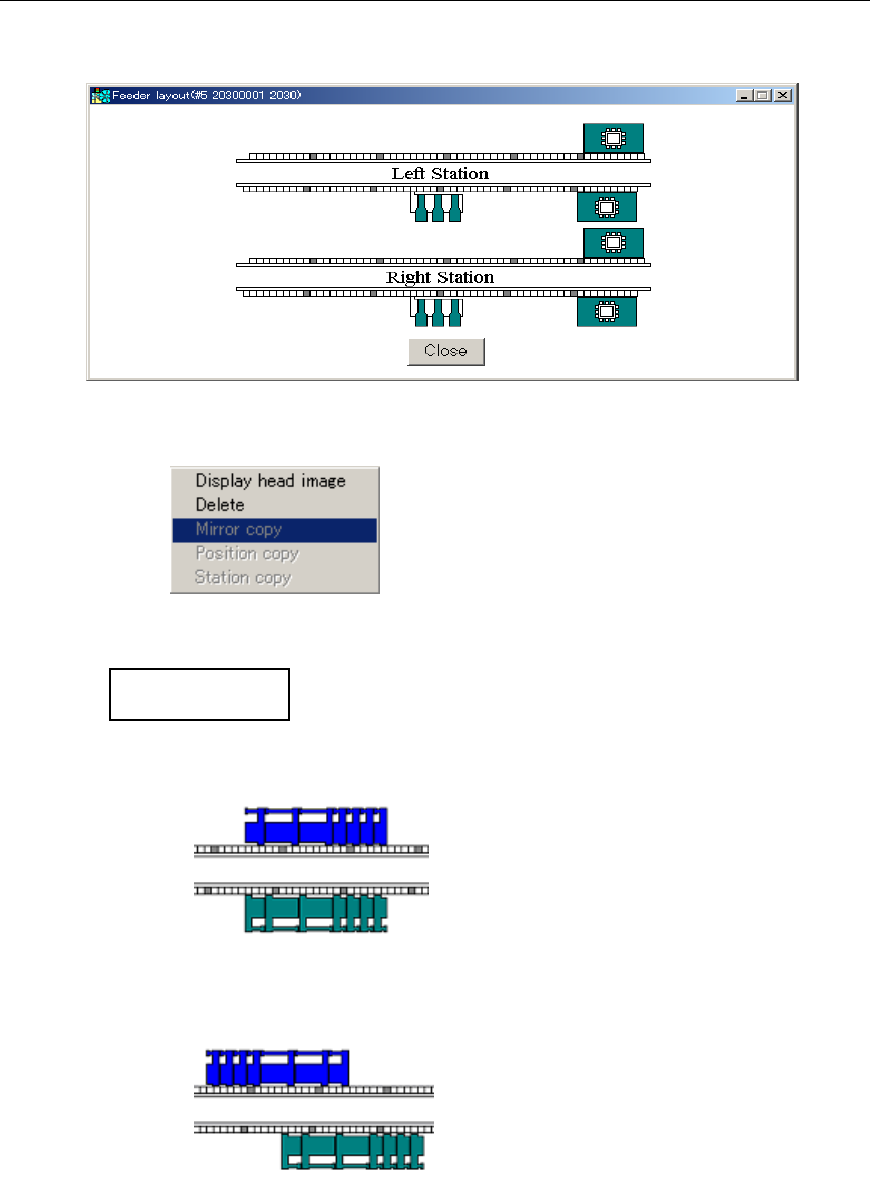

●KE2030 有两个传送工位，显示如下画面。
图 3-11-4-10
●在画面上单击右键，显示选择菜单。
图 3-11-4-11
·选择“Display head image(显示贴片头图像)”时，可显示同时吸取的间隔供参考。
◎ ◎ ◎
·选择“Mirror copy(线对称复制)”，把送料器台的前、后方元件图复制后，反贴到
隔线的另一方，形成以线对称的布局。
图 3-11-4-12
·
选择“Position copy(点对称复制)”，把送料器台的前、后方元件图复制后，反贴
到以线对称的另一方。
图 3-11-4-13
第 3 章 编辑程序 Rev03
3-31

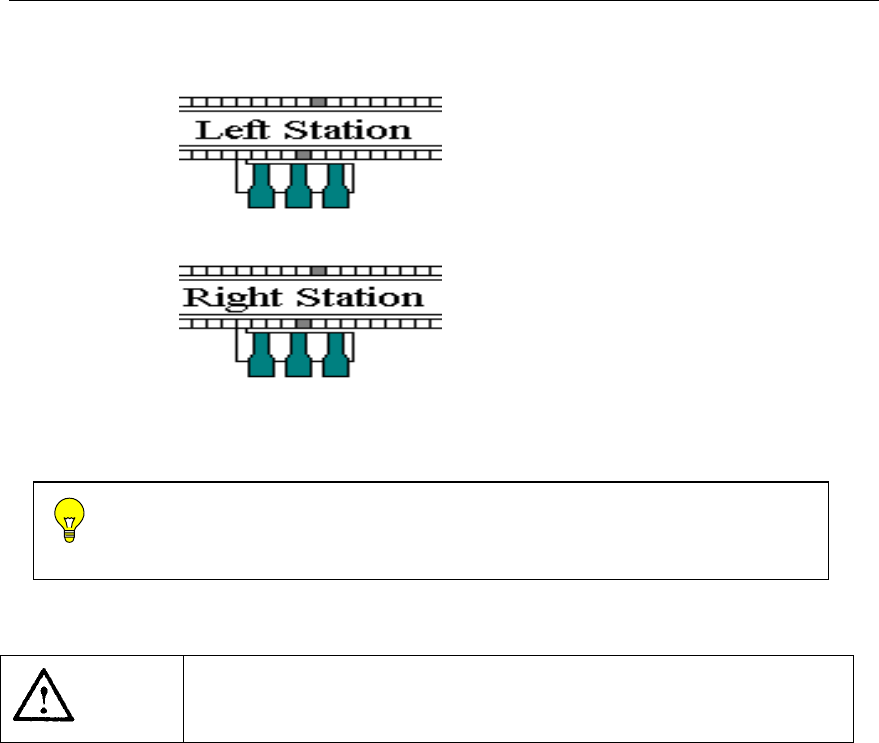

·选择“Station copy(左右对称复制)”，在左右传送工位另一侧同一编号位置上复制元件。
此设定仅适用于 KE2030。
图 3-11-4-14
注意
请注意：优化后，如果变更数据，优化数据会消失。出现此种情况时需
要重新执行优化。
● 各送料器可移动(拖拉)或复制(按住[Ctrl]键拖拉)。
●如果同时打开其它工位，也可在工位之间移动、复制。
第 3 章 编辑程序 Rev03
3-32
3-11-5 环境设置
可进行贴片分割数据显示顺序、结束时的状态保存、（统一调出）重新检索条件、数据
库已登录通知、选择默认吸嘴、吸取位置偏差识别等 6 个项目的基本设置。

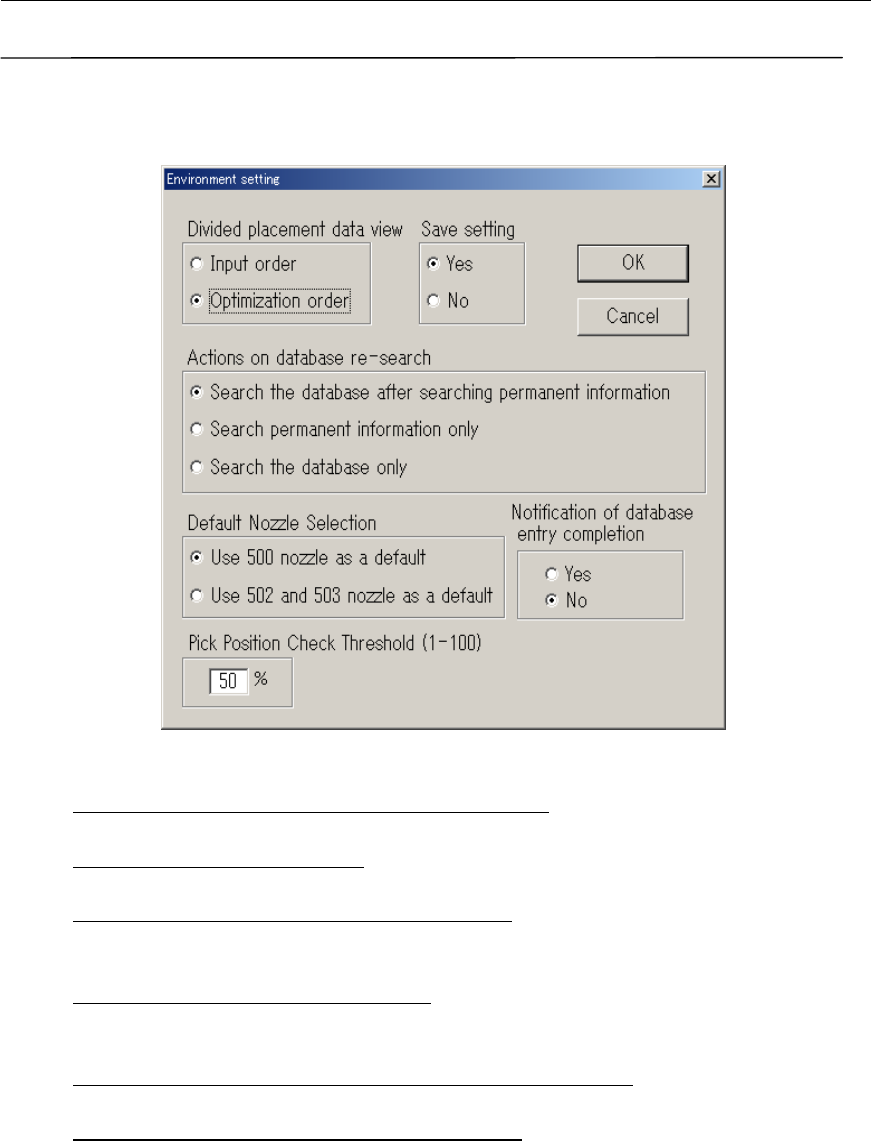

从主菜单中单击「File(文件)」/「Environment setting(环境设置)」，将显示如下画面。
图 3-11-5-1
●Divided placement data view(贴片分割数据显示顺序)
选择是要按输入顺序显示、还是以优化顺序显示贴片分割数据。
●Save setting(结束时的状态保存)
选择“是”时，在关闭编辑程序后重新启动时，首先显示出最后编辑的程序。
●Action on database Re-search(统一调出检索条件)
可指定重新搜索时参考的数据库。以“常设信息”生成元件数据时，“常设信息”
的元件数据也成为一种数据库。
●Default Nozzle Selection(选择默认吸嘴)
（CX/FX/KE2000 系列设定，适用于新建时。）
在“元件样式”“定心”时，要选择是默认 502、503 编号吸嘴，还是选择 500 编
号吸嘴。
●Notification of database entry completion(数据库登录完成通知)
设定「编辑程序」中使用的元件数据在数据库中登录完成后，有无登陆完成提示。
●Pick Position Check Threshold(检测吸取位置偏差)
为 检测 认 值输设值
了决定 元件数据中的吸取位置偏差的默 判定，入定。
