第 2 章 MSL 设置 Rev03
2-11
＜CX/FX/KE2000 系列时为＞

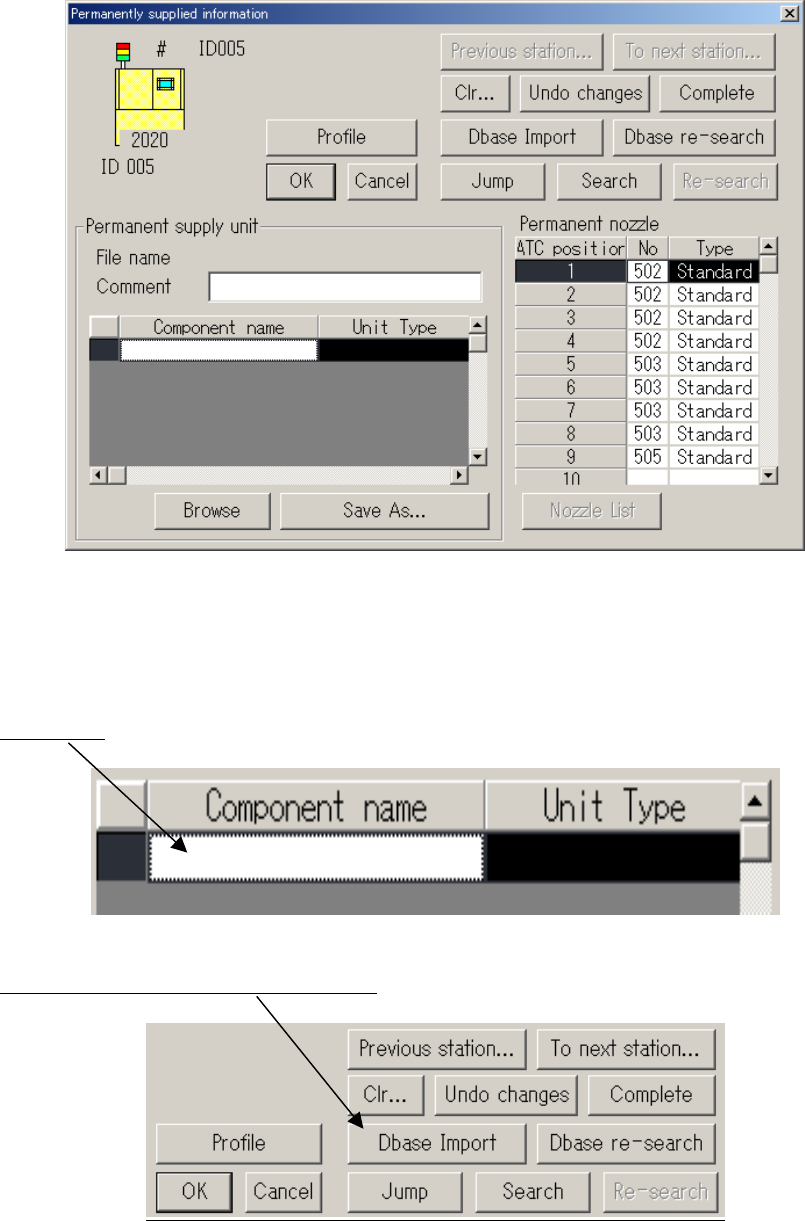

图 2-3-15 KE2000 系列的常设信息
与 KE700 系列同样，需要固定送料器的设置时，可在常设供给项目装置栏里输入。与
KE700 系列不同的是，CX/FX/KE2000 系列的常设供给装置，只能通过调出数据库来设置。
常设供给装置信息，以文本文件形式保存，可与其他工位共享常设装置信息。
①单击此处
图 2-3-16
②单击「Dbase Import (数据库输入)」。
图 2-3-17
第 2 章 MSL 设置 Rev03
2-12

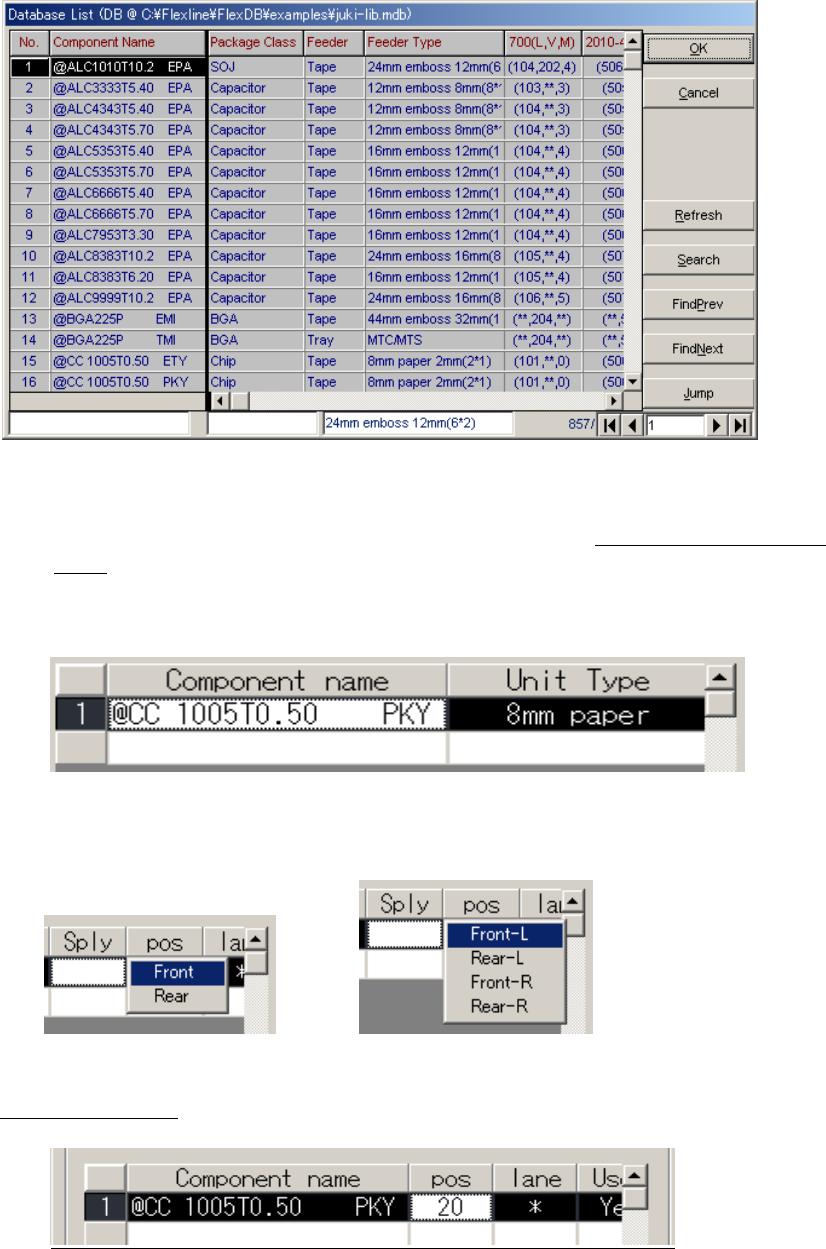

③从数据库一览表中选择元件后，单击「OK」。
图 2-3-18 数据库一览表
● 单击「OK」后，可进行「Component name（元件名称）」、「Unit Type (装置种类)」、
「方向」等项目的设置。要变更「元件名称」时，可以通过「Dbase Import (数据库输
入)」，改写覆盖（只限于包装形式相同才可进行此种处理）。要改变「方向」时，
也可手动输入。但「装置种类」不能更改。原先 KE700 系列的托盘元件和图像定心
元件等设置受到限制，现在可通过此方法进行设置。
图 2-3-19
④在「Sply (供给)」栏上单击右键，指定供给位置（KE2030 的选择项目与此不同）
图 2-3-20
＜除KE2030 以外＞ ＜KE2030＞
⑤输入 pos(供给号码)
图 2-3-21
第 2 章 MSL 设置 Rev03
2-13
⑥设置「lane(通道)」。装置种类如属杆状，请输入通道编号。若是 MTC/MTS/DTS，请输入
该层编号。
图 2-3-22
⑦单击「Used(使用)」，指定是否使用。
图 2-3-23
只有「Used(使用)」栏显示“Yes”时，才能在「编辑程序」画面使用数据库。
⑧选择「Save As(另存为)」
，输入文件名称后，单击「Save(保存)」。
图 2-3-24 图2-3-25
●单击「Browse(浏览)」，可调出已有的文本文件，查看常设供给装置信息。
