第 7 章 实绩集计 Rev00
7-8
7-7 直方图
以方柱图显示预定生产时间和实际生产时间。
①显示直方图
单击「Display（显示）」/「Gantt chart（直方图）」。
图 7-7-1
显示如下进度直方图。
预定生产时间
实际生产时间
图 7-7-2
②设定直方图的显示颜色及显示范围
单击「Option（选项）」/
「Gantt chart（直方图）」
。 设定颜色、网纹。
图 7-7-3 图 7-7-4
设定时间显示的单位
。可在表中选择。
单击「Program selection(程序选择)」，可选择要显示的程序
。
图 7-7-6
选择后，在右侧空白栏显示有关
文件表。从中选择后单击「OK」。
第 7 章 实绩集计 Rev00
7-9
7-8 生产管理信息
显示生产线和各工位的生产管理信息。

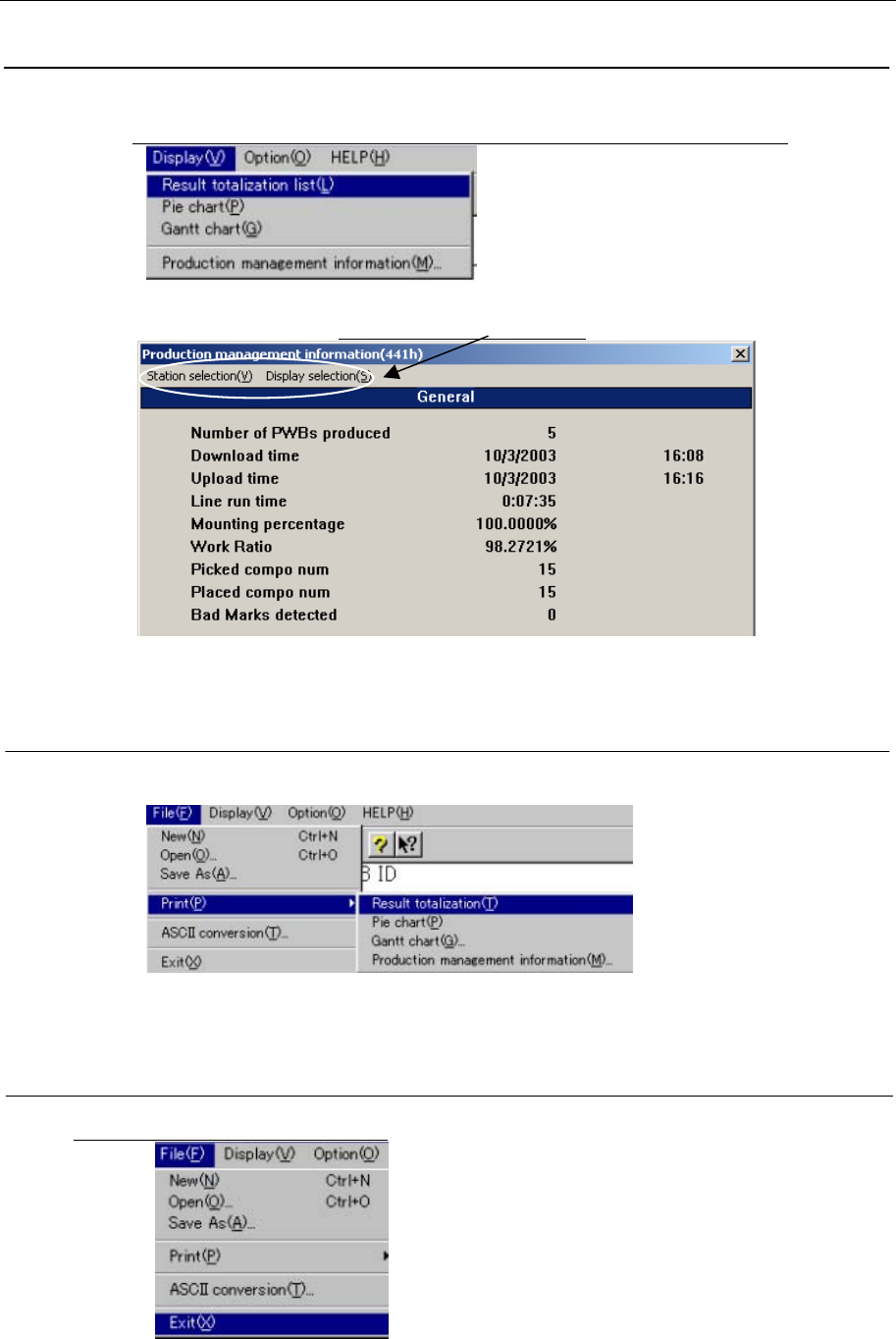

单击「Display(显示)」/「Production management information(生产管理信息)」。
图 7-8-1
显示生产管理信息的综合画面。
切换画面，可参考各个项目
。
图 7-8-2
7-9 打印
可打印实绩统计的内容。
图 7-9-1
7-10 退出实绩统计
单击「File(文件)」/「Exit(退出)」
。
图 7-10-1
