第 3 章 编辑程序 Rev03
3-12
〈4〉设定 Adhesive(点胶)。（仅适用于 KD-770/775）
在「数据库」中可用“点胶样式”设置胶贴数据，在「编辑程序」时需用元件数
据的“点胶”和「胶贴数据」两种方式设置。但是只有在“点胶”画面上输入“胶贴
模式名”时，才能在「胶贴数据」画面上显示。

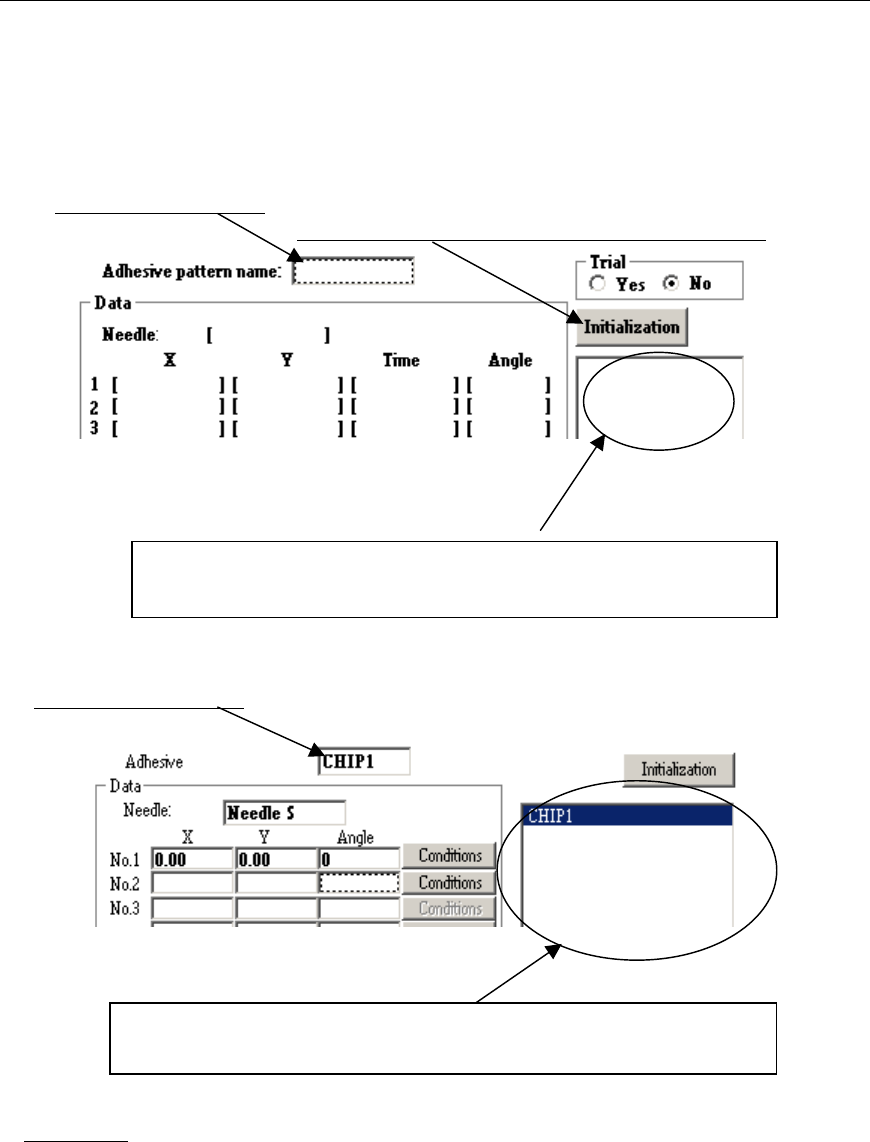

〈KD770 画面〉
在此输入胶贴模式名。
单击 Initialization(格式化)后，胶贴模式名被删除。
图 3-4-7
〈KD775 画面〉
在此输入胶贴模式名。
图 3-4-8
⑤单击「OK」
，保存元件数据。
如已有其他胶贴模式名时，可显示一览表。
双击一览表上的图形名称后，该胶贴模式名即可登录。
如已有其他胶贴模式名时，将显示一览表。
双击一览表上的胶贴模式后，该胶贴模式即被登录。
第 3 章 编辑程序 Rev03
3-13
3-5 设置吸取数据
吸取数据可通过优化实行自动配置。
下列情况可手动配置。
● 需要固定送料器的配置时
● 优化后需要变更送料器的配置时

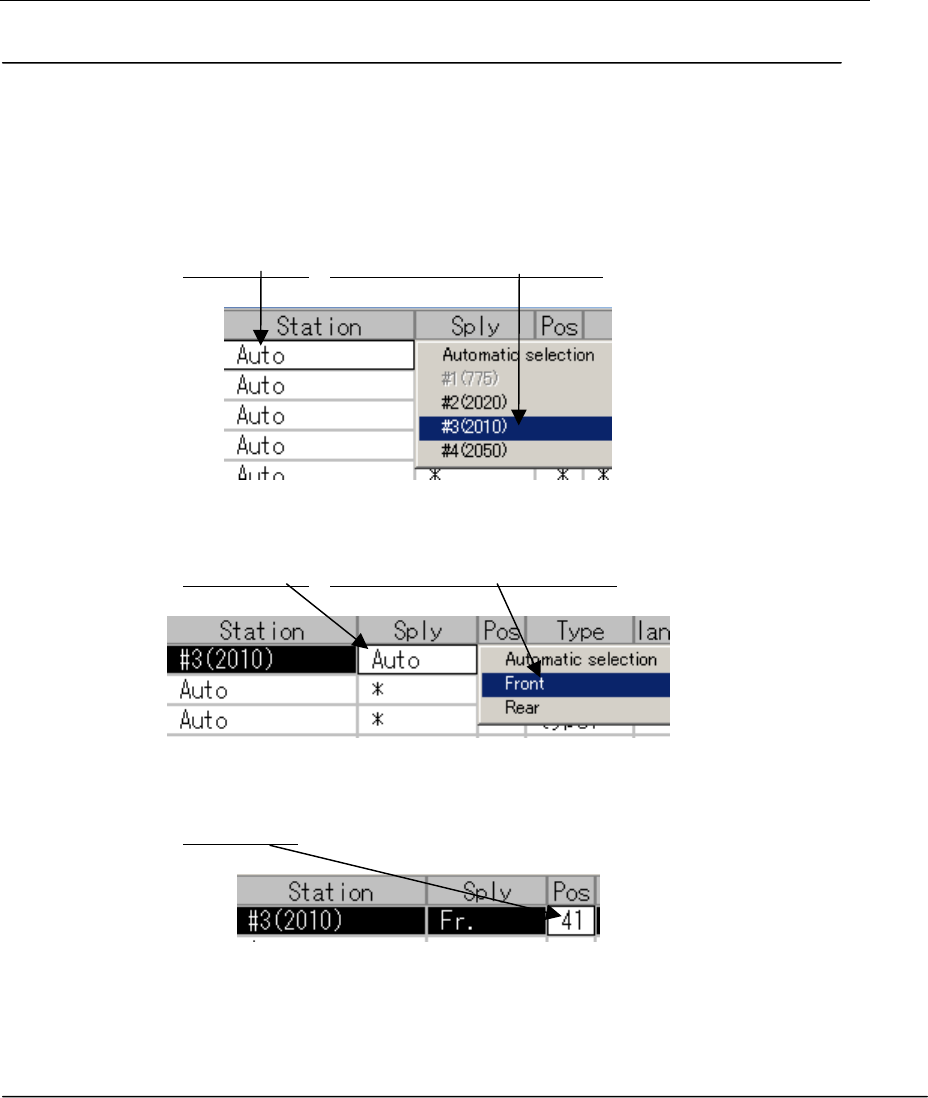

例）要把芯片元件配置在第 3 台 KE-2010 前方第 41 号位置上时。
〈1〉 右键单击此处
，单击清单上的“#3（2010）”。
图 3-5-1
〈2〉 右键单击此处
，在清单上单击“Front(前方)”。
图 3-5-2
〈3〉 输入“41”。
图 3-5-3
3-6 设置图像数据
有关图像数据的设置，请参见主机使用说明书。
第 3 章 编辑程序 Rev03
3-14

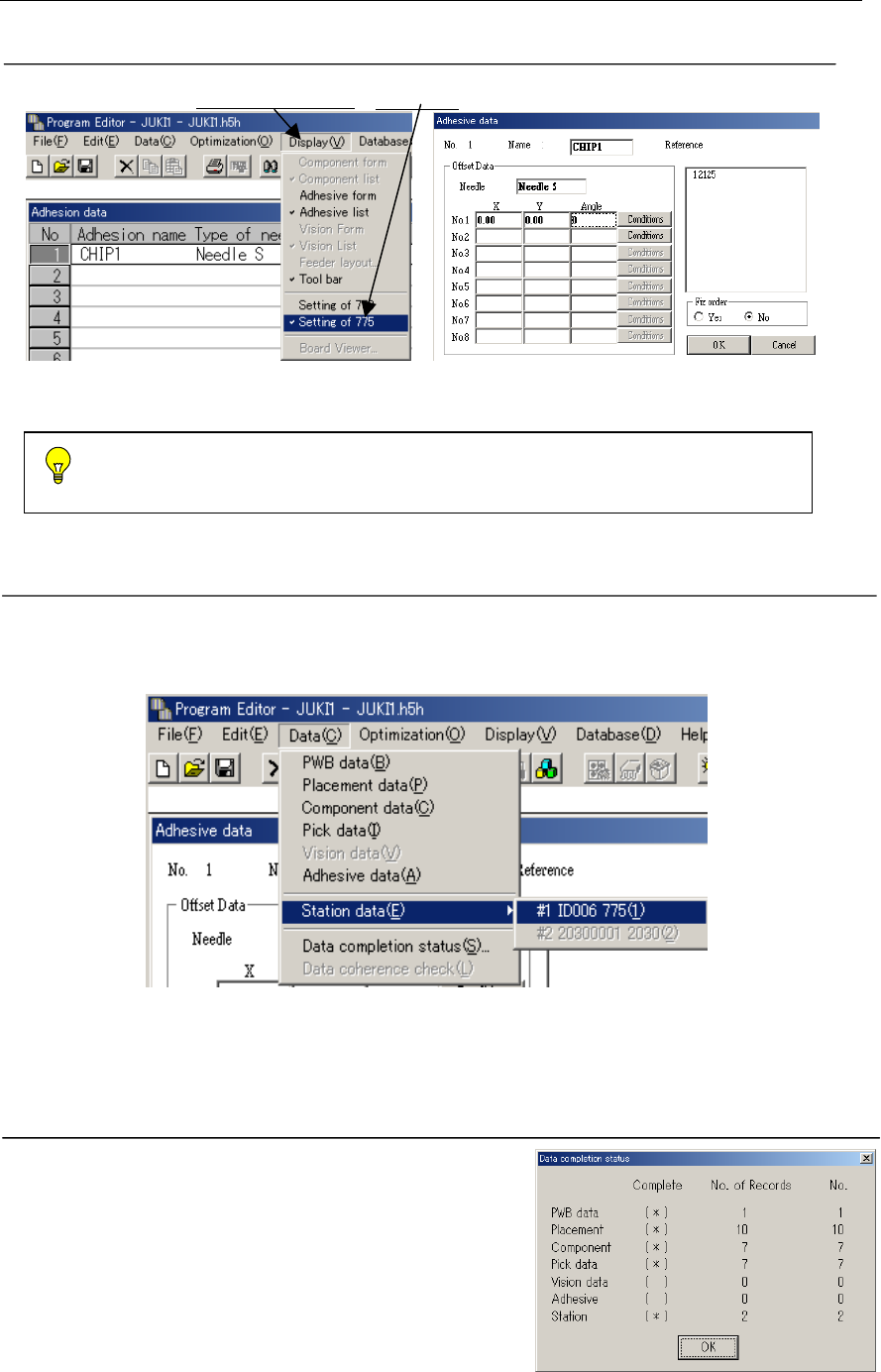

3-7 设置胶贴数据
① 单击菜单栏上的「Display(显示)」
，选择机种。②设置胶贴数据。
图 3-7-1 图 3-7-2
3-8 设置工位数据
使用 KD-770/775 时，设定空打和点胶的时间间隔。（仅适用于 KD-770/775）
在菜单栏中单击「Data(数据)」/「Station data(工位数据)」，选择工位。
图 3-8-1
● KD775 时，⇒ 设定空打条件。
● KD770 时，⇒ 设定空打和点胶（等待）时间。
3-9 检查数据完成状况
在菜单栏上单击「Data(数据)」/「Data completion
status(数据完成情况)」进行确认。
No. of Records(记录总数)和 No.(完成记录总数)一
致时，在 Complete(完成)的“（）”中会显示“*”。记录总
数有 0 项目时，既使不显示“*”，也视为完成。
如果有未完成项目，请予以完成。
图 3-9-1
输入“点胶条件”，如果已在「MSL 设置」/「工位属性」的“设置点胶”中
输入了数值，则该数值自动成为默认值。
