第 4 章 贴片模拟 Rev00
4- 2
4-2 打开文件
请选择「File(文件)」/「Open(打开)」。
图 4-2-1
显示“打开文件”画面，选择文件，单击「Open(打开)」。
图 4-2-2
如果选择未完成或非优化文件，将显示以下信息。
图 4-2-3
第 4 章 贴片模拟 Rev00
4- 3
4-3 测量生产时间

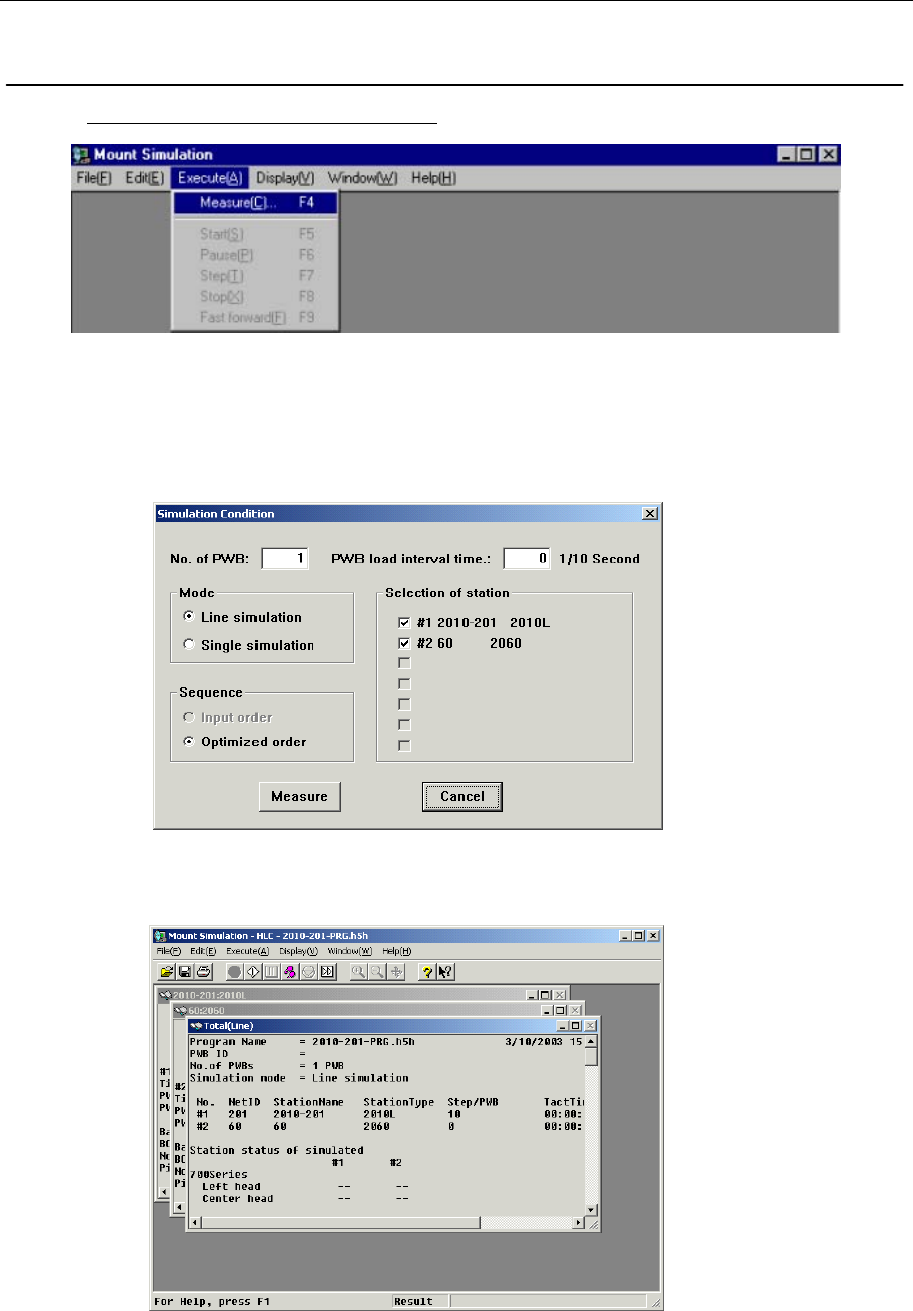

单击「Execute(实行)」/「Measure(测量)」。
图 4-3-1
显示“Simulation Condition(模拟条件设定)”画面，请设定进行模拟的基板数量及其它条件后单
击「Measure(测量)」。
「PWB load interval time(基板送入间隔)」指的是基板从生产线的领头机器送入的时间间隔。
图 4-3-2
显示测量结果。
整体生产线和各工位的结果重复显示。单击想要显示的工位时，其信息会出现在画面上。
图 4-3-3
●生产结束时间包含传送时间。
第 4 章 贴片模拟 Rev00
4- 4
4-4 过程窗口
单击「Execute(实行)」/「Start(开始)」。
图 4-4-1

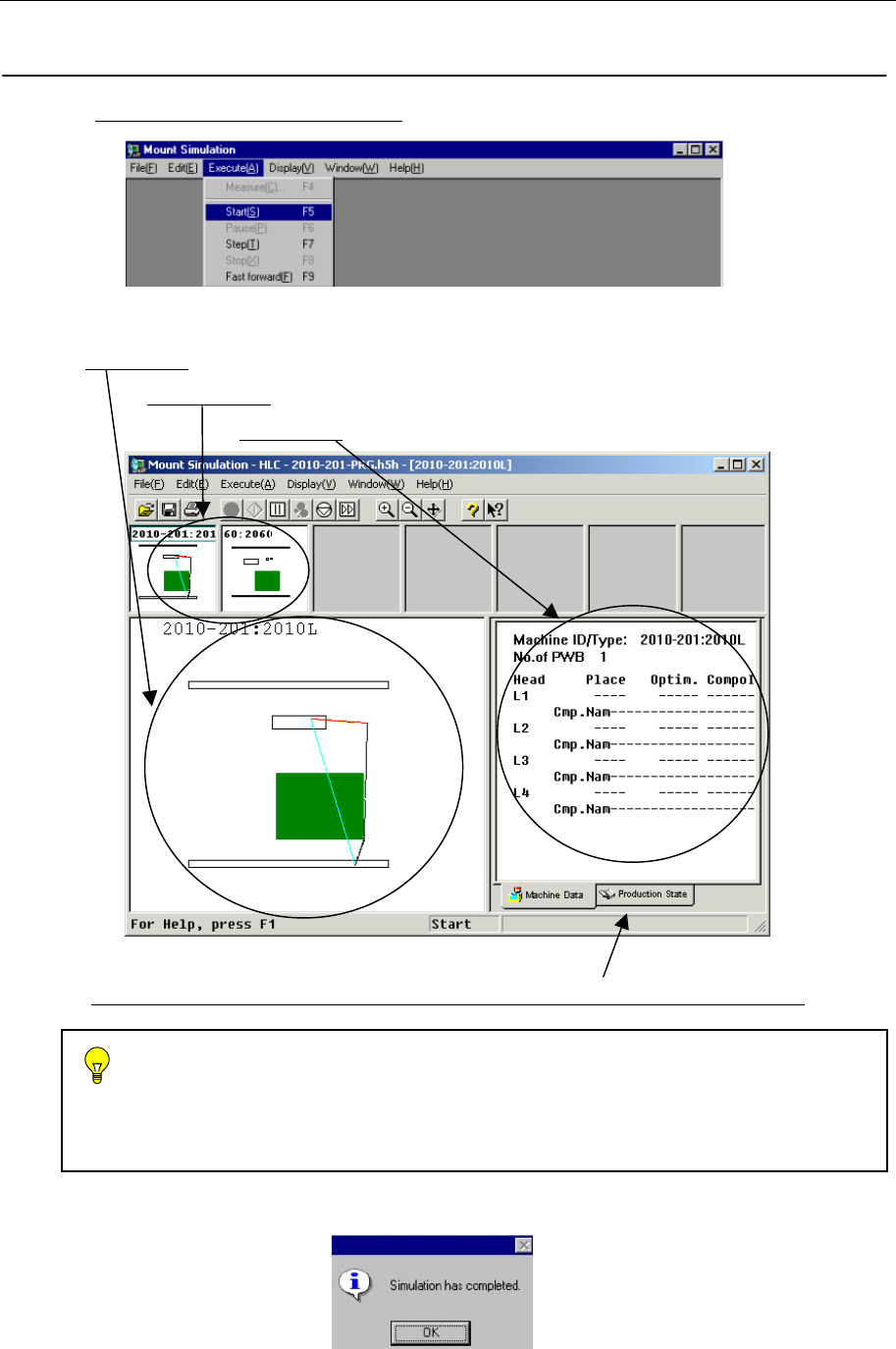

模拟开始，显示贴片头轨迹和现在的状况。
缩放显示区：显示选择工位的扩大图。
生产线显示区
：单击工位后，在缩放比例区上显示。
数据显示区
：显示所选择工位的当前状况。
图 4-4-2
单击「Production State(生产状况)」，可显示全体状况（生产数量及生产时间）。
模拟结束时显示以下提示，请单击「OK」。
图 4-4-3
也可 Step(单步)或 Fast forward(快进)显示。
● 单步传送⇒ 单击「Execute(实行)」/「Step(单步)」或单击工具栏的单步图标。
● 快速传送⇒ 单击「Execute(实行)」/「Fast forward(快进)」或单击工具栏的快速
传送图标。模拟操作时也可快速传送。
