第 7 章 实绩集计 Rev00 7-1 第 7 章 实绩统计 生产结束后 , 可通过以下 4 个画面确认实际产量。 ● 实绩统计表 ：启动「实绩统计」 ，在显示的初始画面上，显示预约后的实际生产信息的 清单。 ● 圆饼图：以圆饼图形式，显示整个生产线和各个工位的运转率。 ● 直方图 ：用直方图形式，显示生产计划的预定时间和生产结束时的实际生产时间。 ● 生产管理信息 ：显示生产线及工位的“生产管理信息” 。 7-1 启动实绩统计 双击…
第六章 生产 Rev00
6-18
6-10 结束生产
单击「
File(文件)」/「End production(结束生产)」。
图 6-10-1
第 7 章 实绩集计 Rev00
7-1
第 7 章 实绩统计
生产结束后,可通过以下 4 个画面确认实际产量。
● 实绩统计表
：启动「实绩统计」，在显示的初始画面上，显示预约后的实际生产信息的
清单。
● 圆饼图：以圆饼图形式，显示整个生产线和各个工位的运转率。
● 直方图
：用直方图形式，显示生产计划的预定时间和生产结束时的实际生产时间。
● 生产管理信息
：显示生产线及工位的“生产管理信息”。
7-1 启动实绩统计
双击「Result Summarizer 实绩统计」
。
图 7-1-1
显示以下实绩统计表的画面。
图 7-1-2
移动滚动条时，显示右侧画面。
第 7 章 实绩集计 Rev00
7-2
7-2 新建文档
选择实绩文件(后缀“GAR”)，进行统计。
所统计的实绩文件可作为统计文件（后缀“GTR”）保存。
7-2-1 “1 预约”方法

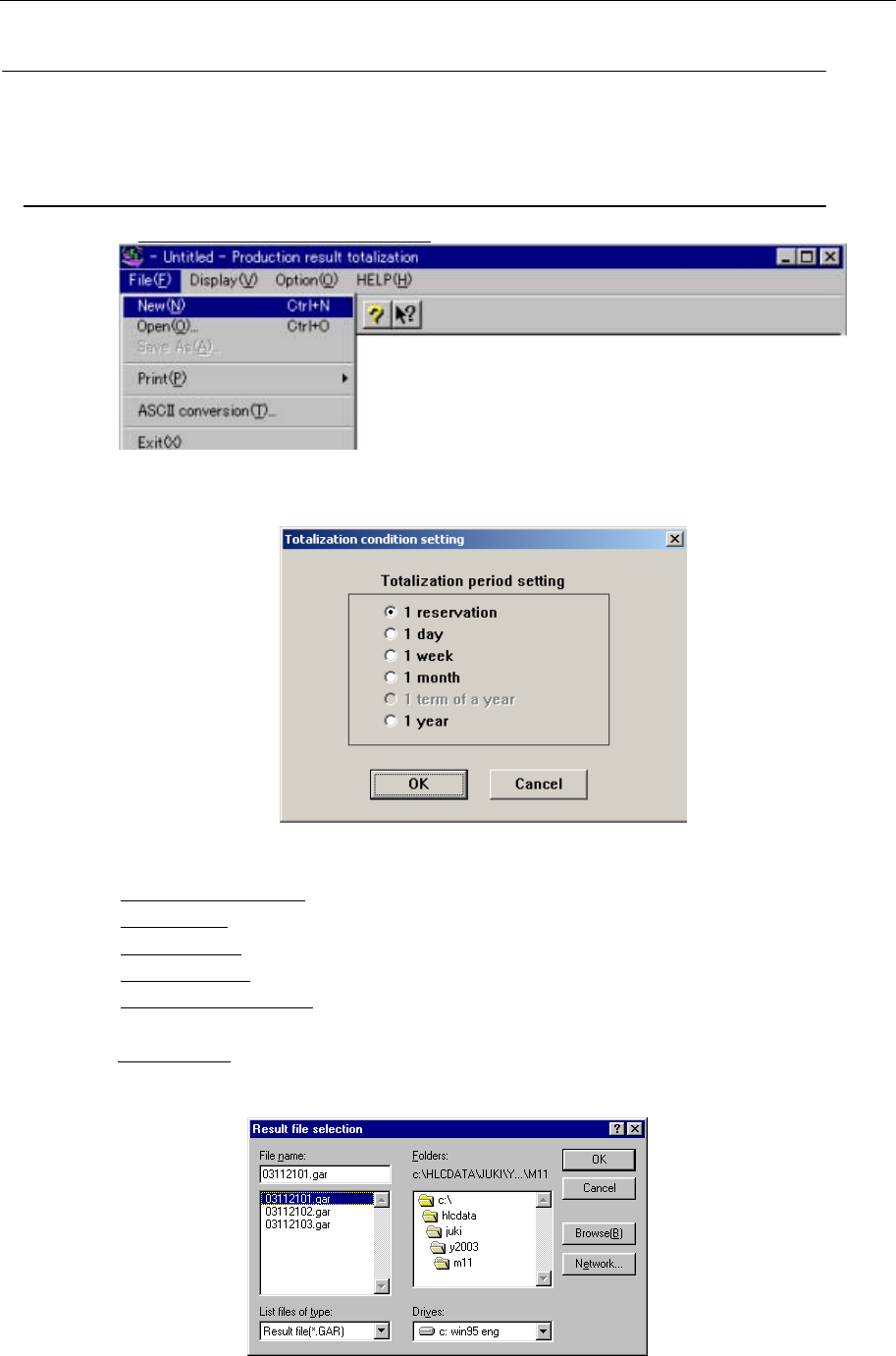

① 单击「File（文件）」/「New（新建）」
。
图 7-2-1-1
② 指定统计时间。选择“1 reservation(1 预约)”，单击「OK」。
图 7-2-1-2
● 1 reservation(1 预约)
=>以实绩文件为单位的统计（不能作为统计文件保存。）
● 1 day(按日)
=>以 1 日为单位的统计（0 点～24 点）
● 1 week(按周)
=>以 1 周为单位的统计（到周截止日）
● 1 month(按月)
=>以 1 个月为单位的统计（到月截止日）
● 1 term of a year(按期)
=>以 1 期为单位的统计（从月统计数据中统计；期单位在
「生产计划」中指定）
●1 year(按年) =>以 1 年为单位的统计（从月统计数据中统计）
③显示实绩文件选择画面。从中选择要统计的文件，单击「OK」。
图 7-2-1-3
