第 3 章 编辑程序 Rev03
3-6
6）复制（行的复制）方法
<步骤>
①拖动鼠标，选定复制范围（使选定行高亮显示）。
图 3-3-6
②单击「Edit(编辑)」/「Copy(复制)」。
图 3-3-6
③单击要复制到的位置。
④单击「Edit(编辑)」/「Paste(粘贴)」。
图 3-3-7
⑤显示如下画面
用键盘输入复制次数和间距，单击「OK」。
图 3-3-8
·删除方法
用鼠标选定删除范围后，单击「Edit(编辑)」/「Cut(剪切)」。
图 3-3-9
第 3 章 编辑程序 Rev03
3-7
7）数据库的使用方法
① 已知元件名时
输入元件名后，只要数据库中已有登录的同名元件，相关内容即刻自动登录
到程序里。
在此输入元件名。
图 3-3-10
②元件名未知时
<步骤>

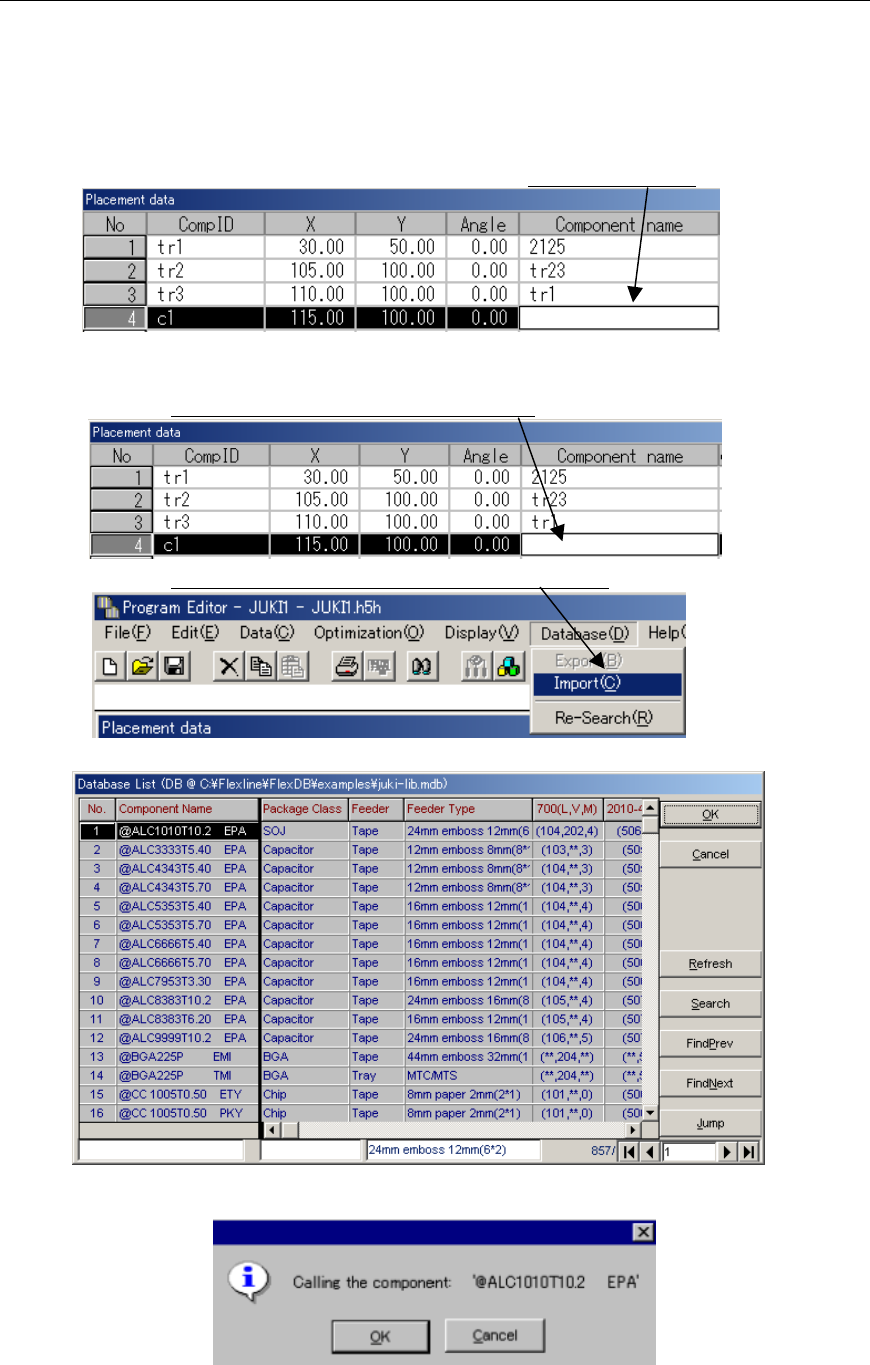

<1> 单击空白 Component name(元件名)栏。
图 3-3-11
<2> 单击「Database(数据库)」/「Import(输入) 」。
图 3-3-12
<3> 显示数据库一览表，选择元件名，单击「OK」。
图 3-3-13
<4> 显示如下画面，单击「OK」即可登录。
图 3-3-14
第 3 章 编辑程序 Rev03
3-8
③贴片数据里已有元件名时（例如从 CAD 转换来的数据）

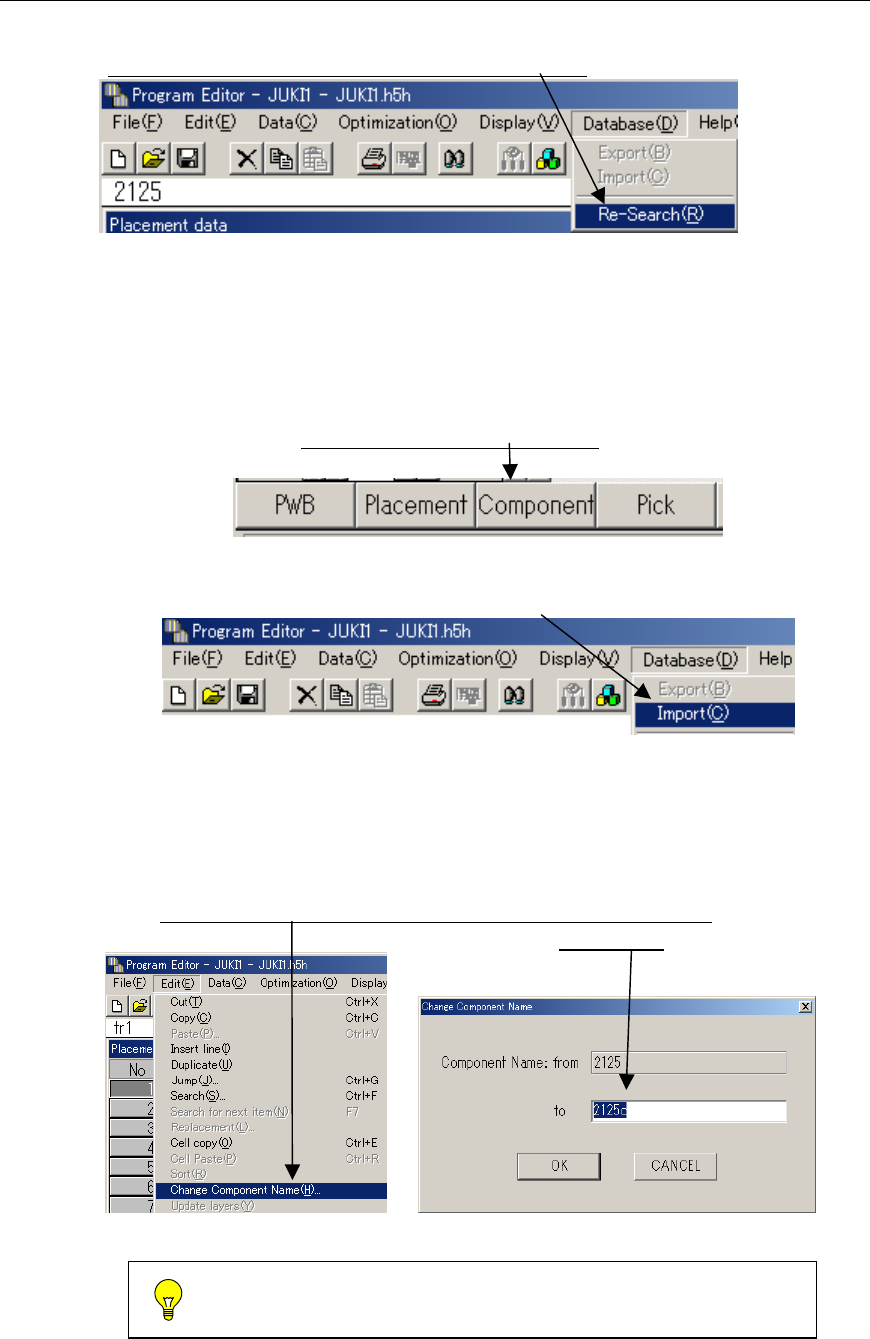

单击「Database(数据库)」/「Re-Search(再搜索)」。
图 3-3-15
对照数据库和贴片数据里的元件名，把相同元件调出数据库，登录到生产程序
的元件里。执行一次“Re-Search(再搜索)”，调出贴片数据的全部元件名，进行核
对和登录。
④不变更元件名而只变更内容时（登录）
<步骤>
<1> 进入「Component（元件数据）」设置画面。
单击「Component(元件数据)」。
图 3-3-16
<2> 在从元件清单上单击要变更的元件名。
<3> 单击「Database(数据库)」／「Import(输入)」。
图 3-3-17
<4>选择元件名，单击「OK」后，元件名不变，元件内容被覆盖更新。
⑤变更元件名
<步骤>
<1>在「Placement(贴片数据)」或「Component(元件数据)」上选择元件名。
<2>单击「Edit(编辑)」/「Change Component Name(变更元件名)」。
<3>输入元件名
，单击「OK」。
图 3-3-18 图 3-3-19
「编辑程序」中使用的数据库，仅限在「MSL 设置」中的“HLC
属性”指定的数据库文件。
