2-4 设置生产线名称
设置生产线名称。HLC 可以登录由多条生产线构成的生产线名称。但能进行联机管理的，只限
一条生产线。
＜步骤＞
①选择生产线名称
单击「Settings(设置)」/「Line name(生产线名称)」。

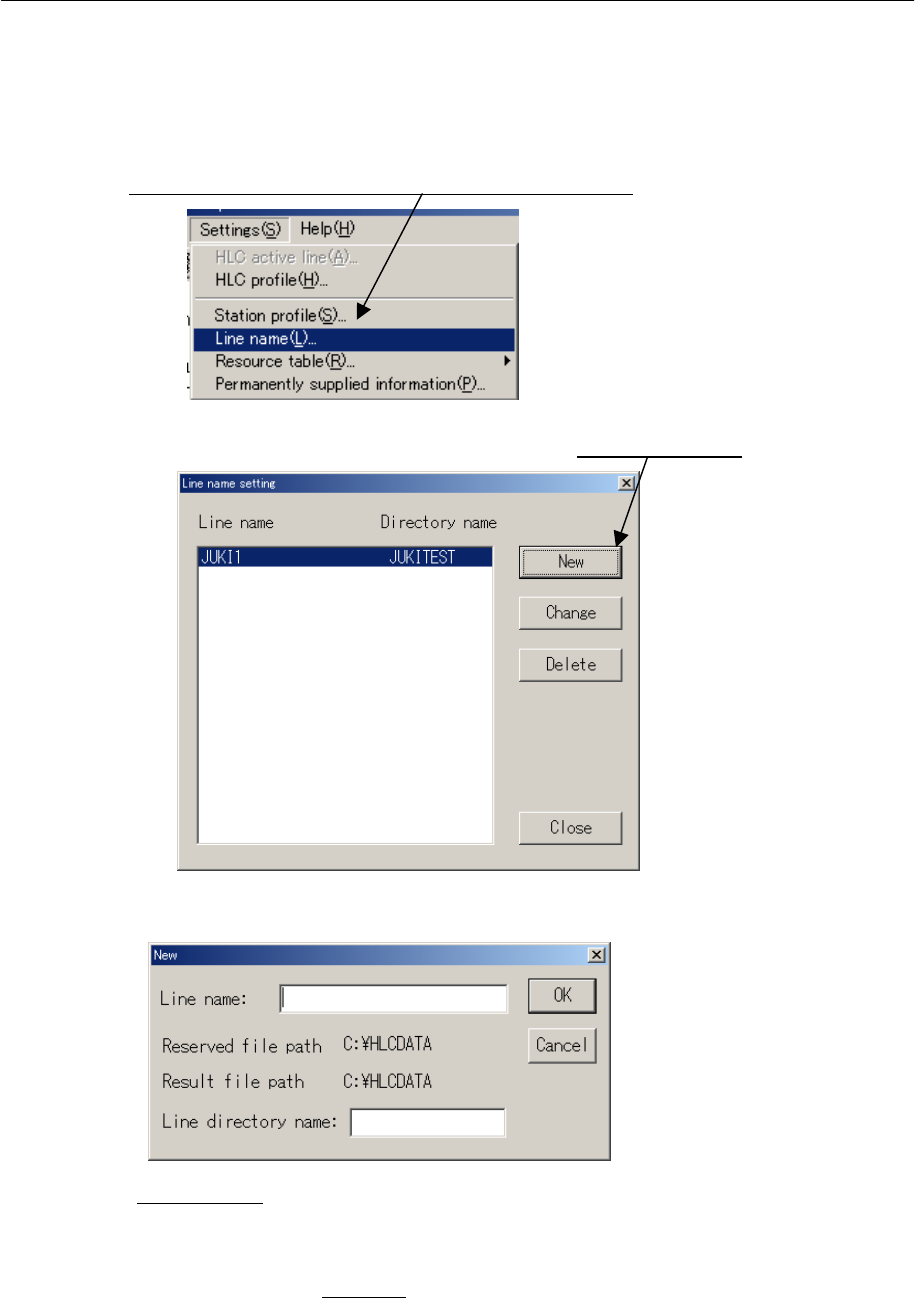

图 2-4-1
②显示下列画面。若要制定生产线的新名称时，请单击「New(新建)」。
图 2-4-2
③请输入生产线名和目录名。
图 2-4-3
● 生产线目录名
：设定目录，用于保存预约文件以及实绩文件。
例）按标准设置方法，若把生产线的目录取名为“JUKITEST”，生成实绩文件日期为
2001 年 2 月 27 日时，该文件（01022701.GAR）的保存目录应为：
C:\HLCDATA\JUKITEST\2001\02\01022701.GAR
第 2 章 MSL 设置 Rev03
2-18
2-5 设置资源表
生产线所拥有的送料器以及吸嘴总数，应输入资源表中。在通常情况下，初始值设定的数
据（生产线总设计量大于实际总数）将被保持，不会发生问题。但在编辑程序过程中设定优化
条件时，有时会把送料器和吸嘴数量设置为自动设定。在此种情况下，则有必要准确地输入该
资源的总数。
单击「Settings(设定)」/「Resource table(资源表) 」，
单击相应的吸嘴数目栏，输入数据。
并输入必要的项目。

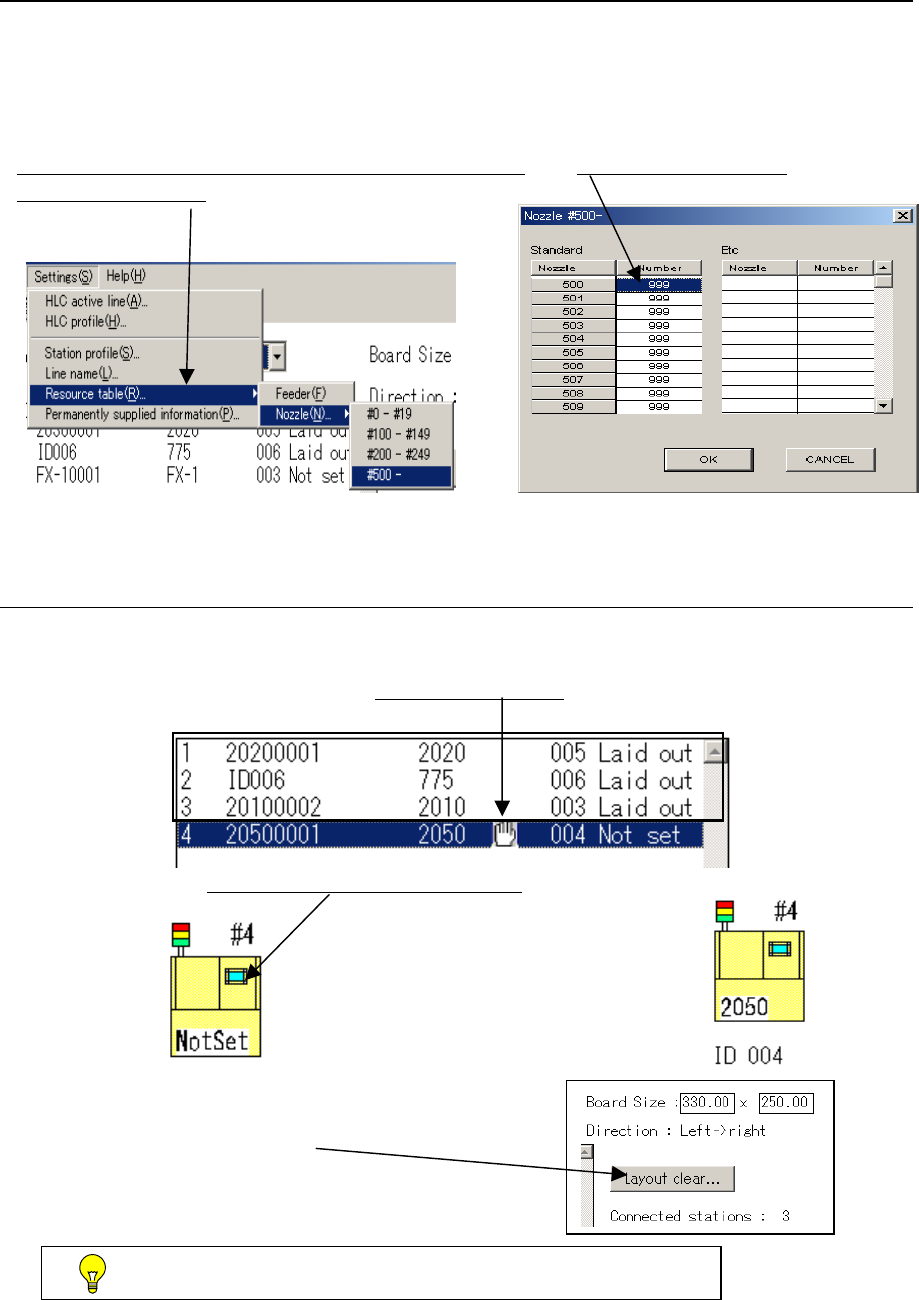

图 2-5-1 图 2-5-2
2-6 设置工位
＜配置步骤＞
①请先选择工位，再单击鼠标左键，光标变为手掌形状。
②保持它不变形，拖拉鼠标，移到工位图标后再松手
。③配置结束后，图形变为：
用相反的步骤可以将工位变为“未设置”。也可以
单击“Layout clear(清除配置)”，把所有工位的设
置变为未配置状态。
生产线的序号配置，与生产线的实际序号应保持一致。
第 2 章 MSL 设置 Rev03
2-19
2-7 设置激活ＨＬＣ生产线
生产线名称设定后，要激活具体的生产线名称，以便进行编辑程序、设定生产、生产计划
和实绩统计。
单击「Settings(设置)」/「HLC active line(激活 HLC 生产线)」。

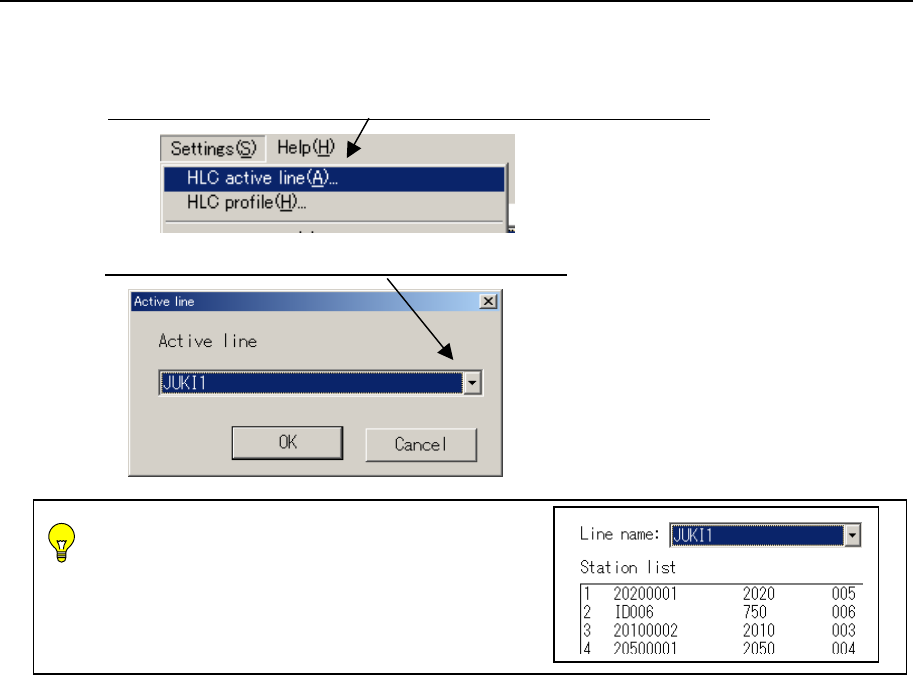

图 2-7-1
单击此处，在生产线中指定需要激活的生产线名。
图 2-7-2
主画面显示生产线名称一览表，便于在设置 MSL
时指定生产线名称。在执行编辑程序、生产、生
产计划和实绩统计时，要先激活该生产线名后才
能有效。
