第1章 概要 Rev03
1-1
第 1 章 概要
1-1 什么是ＨＬＣ
ＨＬＣ是 Host Line Computer（主线计算机）的简称，是一种在 Windows 上操作、用于编制 JUKI
公司的 KE/FX 贴片机系列、及由 KD-770/775 构筑的生产线程序和监控各台机器生产状况的程序软
件。
ＨＬＣ与各台机器通过局域网（LAN）连接。
ＨＬＣ上的 KE/FX/CX 系列贴片机和 KD770/775 单体称为“工位”，这些工位构成的生产线称
为“MSL（多工位生产线）”。
＜FX/KE2000 系列 MSL 的构成举例＞
局域网 LAN
HUB
工位 工位
<MSL>
<HLC>
・编辑生产程序
・监视机器生产中的状态
第1章 概要 Rev03
1-2
1-2 HLC 的构成及特征
1-2-1 HLC 的命令构成及特征
HLC 由下列 8 个项目构成。
●MSL Setup（MSL 的设置）
：设置 MSL 各工位的种类和状态。
●Edit Program(编辑程序)
：制定和编制生产程序。编程后，通过优化分配贴片点、配置送料器，
使各个工位保持同一生产节拍，
●Mount Simulation(贴片模拟)：对总生产时间（大约）等，进行模拟。
●Production Planning(生产计划)
：制定生产计划，设定预定生产数量，估算结束时间等。另外、
在有计划的执行多项生产程序时，可执行优化，使各项程序的通用元件（送料器）固定，
把准备工作精简到最低程度。
●Production(生产)
：把生产程序传送到工位进行生产。在 HLC 中显示各工位生产出现的错误、
元件剩余数量等生产状况。
●Result Summarizer(实绩统计)：按日、月统计出生产管理项目信息。
●Machine Pro…(机器程序结合)
：把各个工位制作的程序整合为 1 个程序。
●Flexline Database（柔性生产线数据库）
：用于登录已生成的元件数据（包括图像数据、胶贴
数据）的数据库。编制其他程序时，可引用数据库中的登录数据，简化制作元件数据的
工作环节。
编辑程序
MSL 设置
机器程序
贴片模拟
生产程序
生 产
实绩统计
Flexline 数据
库
第1章 概要 Rev03
1-3
1-2-2 生产线的构成
HLC 的工位可连接少则 1 台、多至 7 台的作业机器。可连接的工位包括
KD-770/775/KE710/720/730/740/750/760/2010/2020/2030/2040/2050/2060/2050R/2055R/
2060R/FX-1/FX-1R/CX-1。
但 1 条生产线最多连接 2 台点胶机（KD-770/775）。
HLC 的安装方法及连接方法，请参见附件 CD 光盘。
注意 需要进行连接时，请先切断 PC 及主机的电源后再操作。

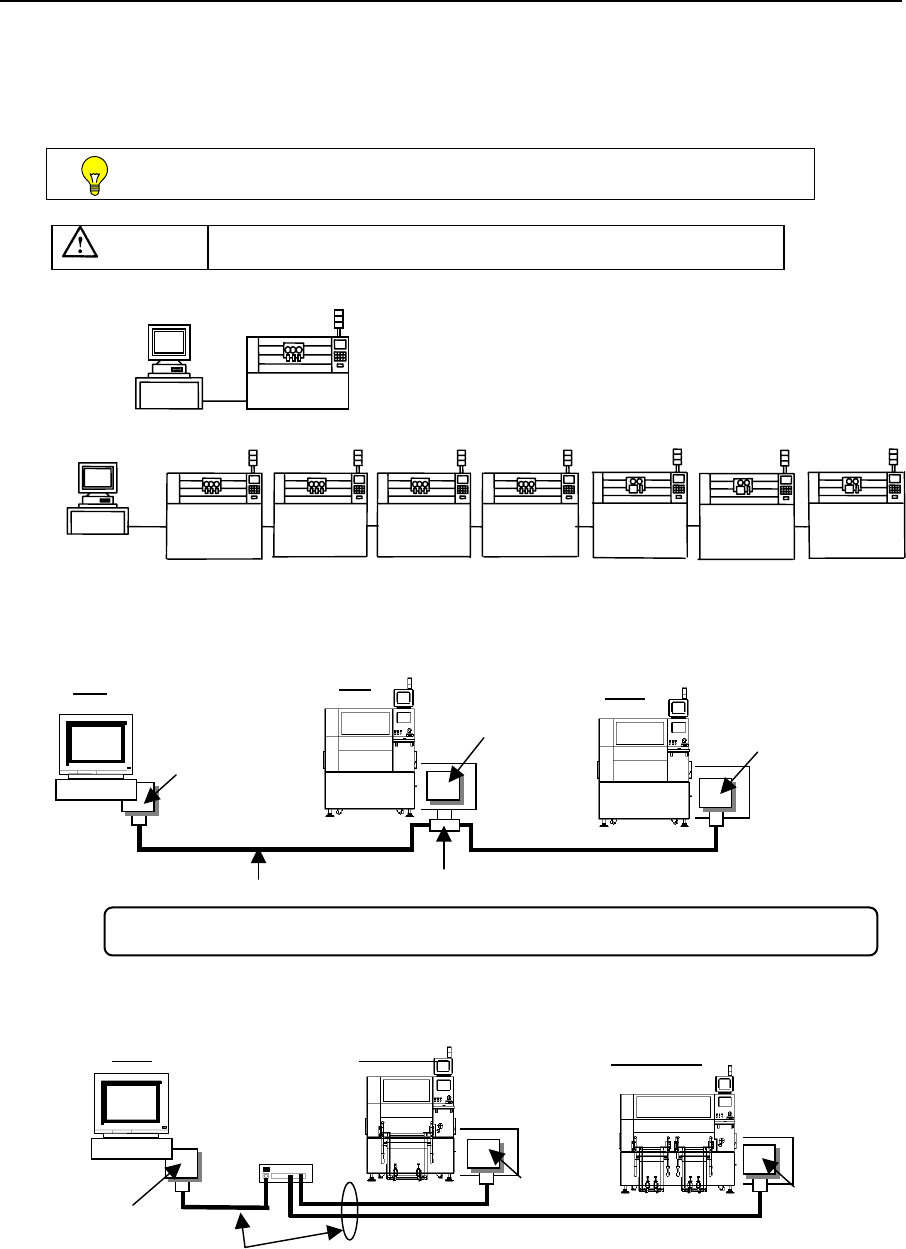

1) 构成举例
①单个工位构成例
②7 个工位构成例
2) 连接举例与必要的配件
① KE700 单系列构成例
②FX/KE2000 单系列构成举例
*
注 1：HLC 使用的 ARCNET 基板为 PCI 版时，需要 T 型头 BNC 接口及终端阻抗。
Ｔ型头 BNC 接口
A
NET I/F 电缆
A
RCNET 基板
A
(HLC 用）* 注 1
A
RCNET
基板(本体用)
A
RCNET
基板(本体用)
HLC
7X0
7X0
KE2050/2060
HLC
KD775 KD775 KE-2050R KE-2050R KE-2040 KE-2055R KE-2060R
HLC
EtherNet I/F 基板
双绞电缆
LAN 基板
（标准）
HUB
HLC
L
A
N 基板
（标准）
FX/20X0
FX/20X0
