第六章 生产 Rev03
6-15
3) 生产管理信息
①单击「Supervising conditions(状态监视)」/「Management information(生产管理信息)」
。
②显示“Station selection(工位选择)”画面。
选择要确认的生产线或工位
，单击「OK」。
图 6-9-1-6
③显示生产管理信息画面。可以选择工位，确认送料器台（前方、后方）、MTC 等
详细信息。
图 6-9-1-7
4）元件数
可确认当前的元件剩余数。
①单击「Supervising conditions(状态监视)」/「Number of components(元件数)」
。
②显示“Station selection(工位选择)”画面。选择要确认的工位，单击「OK」后，显示如
下画面。KE700 系列为“Number of components setting(元件数量设定)”，CX/FX/KE2000
系列为“Component Information(元件信息)”，显示标题略有不同。
图 6-9-1-8 KE-700 系列
图 6-9-1-9 KE-2000 系列
生产线名
工位 ID
第六章 生产 Rev03
6-16
5）重试清单/错误记录
可显示工位发生的错误记录。
单击「Supervising conditions(状态监视)」/「Retry list/Error log(重试清单/错误记录)」
，
选择确认的工位，显示如下画面。
此时，还可选择浏览“Unplaced list(未贴片清单)”或“供给装置信息”。

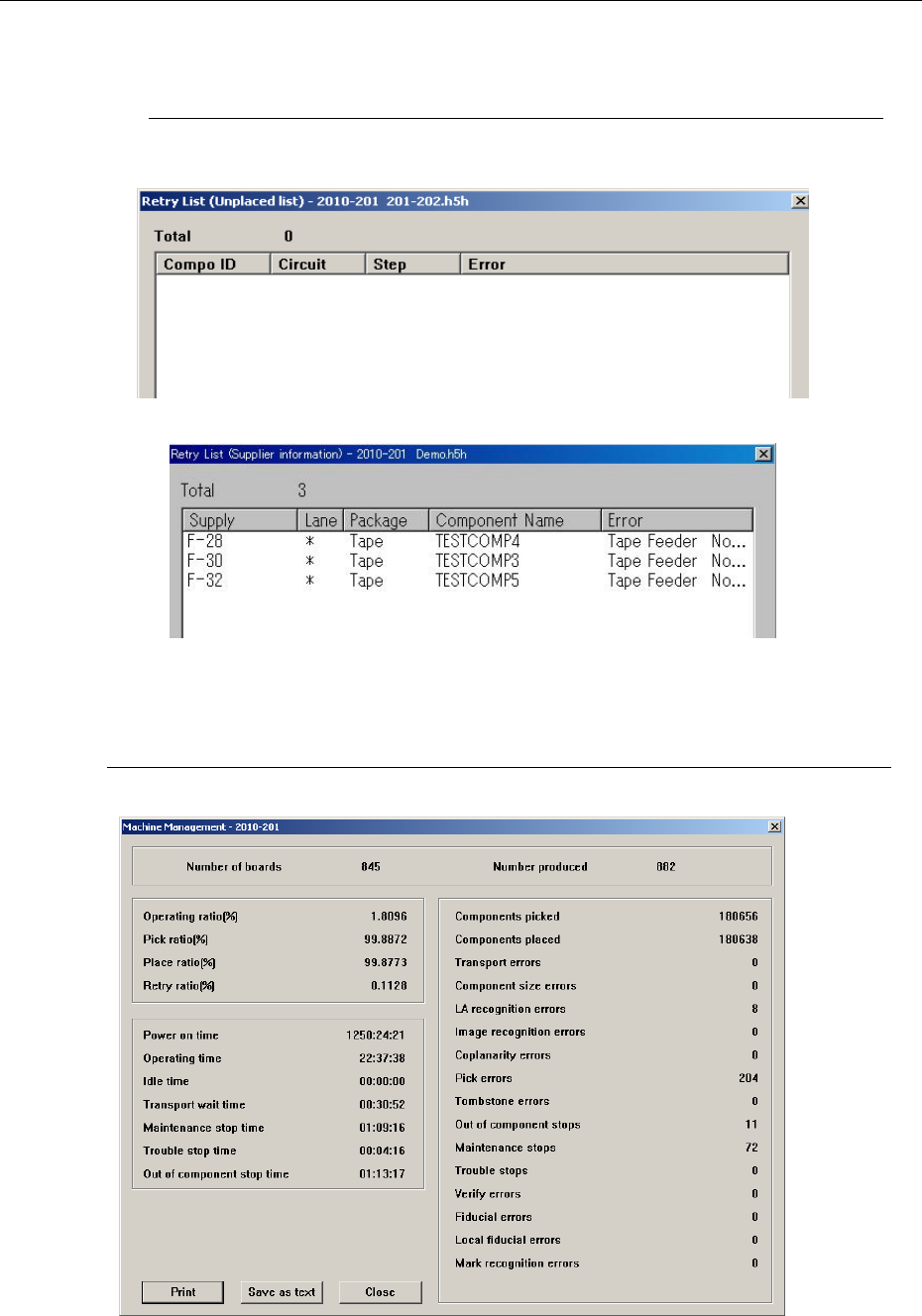

图 6-9-1-10 未贴片清单
图 6-9-1-11 供给装置信息
6）机器管理信息
选择「Supervising conditions(状态监视)」/「Machine management info(机器管理信息)」
，
可显示如下机器管理信息。该信息仅显示 KE-750/760、CX/FX/KE2000 系列。
图 6-9-1-12 KE-2050 的机器管理信息
第六章 生产 Rev03
6-17
7）吸嘴管理信息
选择「Supervising conditions(状态监视)」/「Nozzle management info(吸嘴管理信息)」
，
可显示如下吸嘴管理信息。该信息仅显示 KE-750/760、CX/FX/KE2000 系列。
图 6-9-1-13 KE-2000 系列的吸嘴管理信息
8）元件用尽信息
选择「Supervising conditions(状态监视)」/「Out of component info(元件用尽信息)」
，显
示如下元件用尽有关信息。此项信息仅限于 KE-750/760、CX/FX/KE2000 系列操作“连续操
作”（选项）时显示。
图 6-9-1-14 KE-2000 系列的元件用尽信息
6-9-2 布局
可确认送料器的布局。画面构成与编辑程序一样，但不能编辑。
图 6-9-2-1
