第 3 章 编辑程序 Rev03 3-24 8） Machine Option (机种选项) 用于 CX/FX/KE2000 系列的优化选项。 图 3-11- 2-14 ● PWB/Circuit (基板/电路) ： 设定是以电路单位进行优化,还是在基板整体上进行优化。 ◆基板整体 ：如同在单面基板上展开各条电路的优化。 可加快生产节拍,但会使贴片顺序复杂化。 ◆电路单位：对每条电路进行优化。 ● Consider the com po…
第 3 章 编辑程序 Rev03
3-23
7）Non-stop(连续生产选项)
可指定在全生产线或具体工位执行优化，实现连续生产（本功能为选项，在送料器台
的前方或后方设置同一元件、使之可交换元件，不中断生产）。
选中 Line（生产线）时，为设定全生产线连续生产优化。
图 3-11-2-11
不选中时，可对各个工位作具体设定。
图 3-11-2-12
●No(否)
：不实行不间断生产的优化。
●Speed priority(生产速度优先)
：以缩短生产速度为优先的元件配置（前后方以线对称）。
●Change priority(交换优先)
：以缩短交换时间为优先的元件配置（前后以点对称）。
图 3-11-2-13
注意
请注意：KE-710~740 点胶机不能指定优化。此外，生产线有 KE760、KE2020、
KE2060、KE2060R, FX, CX 系列时，因贴片头构造不同，如选择“交换优先”，
可能在“数据一致性检查”时出现错误。
線対称でｺﾋﾟｰした場合
F-79
F-75
R-79
R-75
点対称でｺﾋﾟｰした場合
F-79
F-75
R-5
R-1
〈速度优先〉 〈交换优先〉
前方
后方
第 3 章 编辑程序 Rev03
3-24
8）Machine Option(机种选项)
用于 CX/FX/KE2000 系列的优化选项。
图 3-11-2-14
●PWB/Circuit(基板/电路)：设定是以电路单位进行优化,还是在基板整体上进行优化。
◆基板整体
：如同在单面基板上展开各条电路的优化。
可加快生产节拍,但会使贴片顺序复杂化。
◆电路单位：对每条电路进行优化。
●Consider the component types and heights(考虑元件品种和元件高度)
在编制密集元件贴片（邻接贴片）的程序时，应设定对元件高度的自动应对处理。
选中此选项后，按如下顺序贴片。
<考虑元件种类、元件高度进行贴片>
● Order placements from smallest to largest nozzle size(从小号码吸嘴元件先贴)：
选中后执行优化，从小号码吸嘴的元件起依次贴片。
贴片顺序① 贴片顺序② 贴片顺序③
第 3 章 编辑程序 Rev03
3-25
① 2000/CX Option(2000 选项)
KE-2000 系列, CX 系列的设置项目。

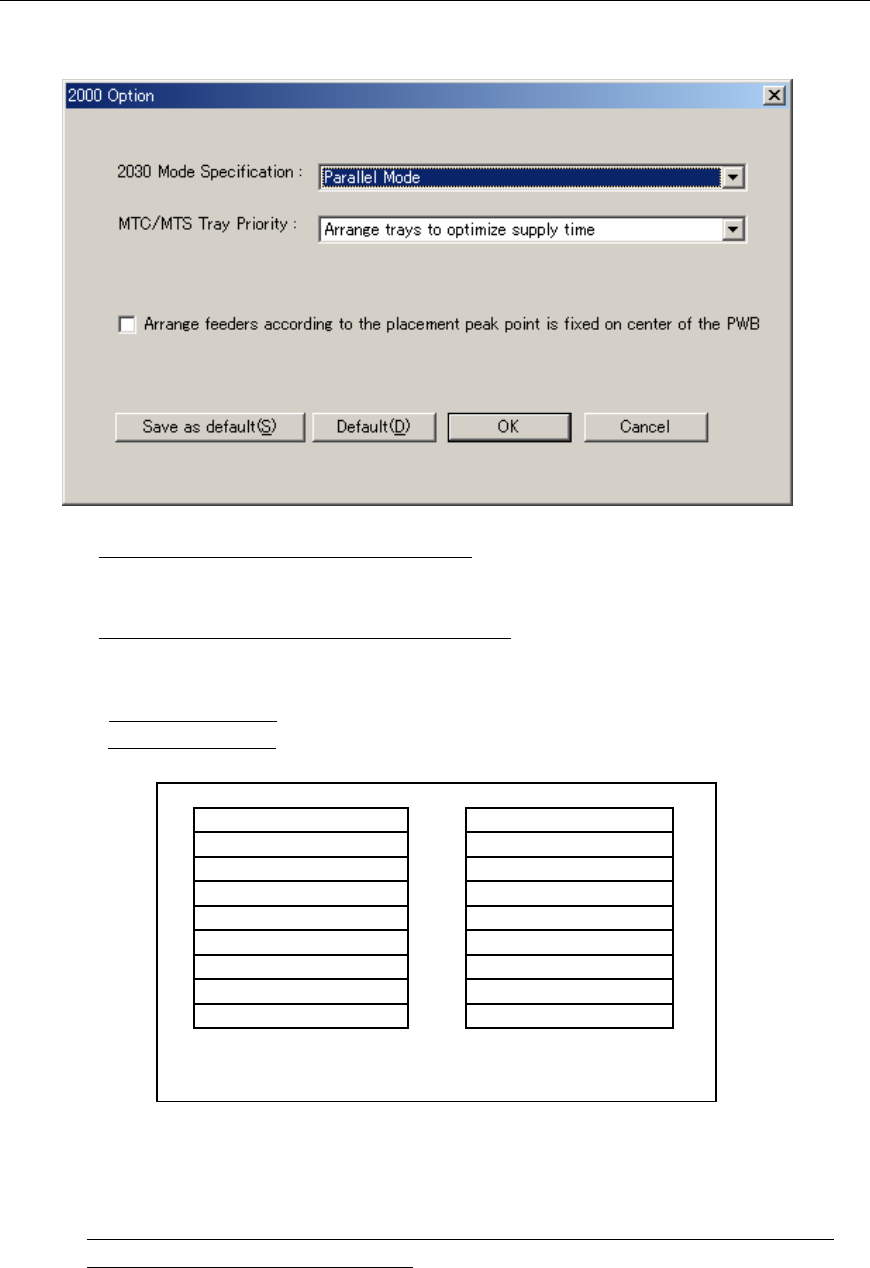

图 3-11-2-15
● 2030 Mode Specification(2030 贴片模式)
：KE2030 贴片模式。选择同时贴片或混
合贴片。
● MTC/MTS Tray Priority(MTC/MTS 托盘优先)
供给 MTC/MTS 同一品种的元件时，可设定是集中配置，还是以供给速度优
先进行分配。
◆集中配置同一托盘
：以同一种元件为单位进行分配。
◆供给速度优先分配
：以供给速度优先进行分配。
元件
种类
A
元件
种类
A
A
元件
种类
B
A
元件
种类
C
元件
种类
B
A
BB
BC
元件
种类
C
A
CB
CC
同一托盘集中分配 供给速度优先分配
图 3-11-2-16
●Arrange feeders according to the placement peak is fixed on center of the PWB(以基板
的中心为贴片集中点来配置送料器)：指定计算出送料器配置基准的贴片集中点。
如果选中，则将以基板中心作为贴片集中点配置送料器；采用该方法后，“送料器
配置选项”的“贴片集中点”的设定变为无效。
