第 2 章 MSL 设置 R e v 0 3 2-16 9) Reference position setup (设置基准坐标)（仅限 CX/FX/KE -2000 系列需要设置） 单击「 Reference position setup (设置基准坐标)」后，显示下列画面。请输入与工位的机 器设置时输入的相同数据。如果设置数据有误，编辑程序完成后，可能发生软件限位错误。 图 2-3-30 FX -1 基准坐标设置 图 2-3-31 K…
第 2 章 MSL 设置 Rev03
2-15
●使用胶贴剂参数登录方法
① 单击 “胶贴剂种类设置”「Browse(浏览)」按钮。
② 双击 HLC 目录里的“Adhe”目录。
图 2-3-28
③ 显示一览表后，选择相应的胶贴剂参数，按「OK」按钮。
初始设定有下列 4 种，如有客户的专用胶贴剂参数，一览表上会显示追加内容。
图 2-3-29
●IR120H.ADH →索玛尔(株)产品胶贴剂 IR120H 用胶贴剂参数
●PD959.ADH →赫勒斯(株)产品胶贴剂 PD959 用胶贴剂参数
●L3609.ADH →日本勒克泰(株)产品胶贴剂 3609 用胶贴剂参数
●l3609_f.adh →日本勒克泰(株)产品胶贴剂 3609 用胶贴剂参数(100ms 用)
第 2 章 MSL 设置 Rev03
2-16
9)Reference position setup(设置基准坐标)（仅限 CX/FX/KE-2000 系列需要设置）
单击「Reference position setup(设置基准坐标)」后，显示下列画面。请输入与工位的机
器设置时输入的相同数据。如果设置数据有误，编辑程序完成后，可能发生软件限位错误。

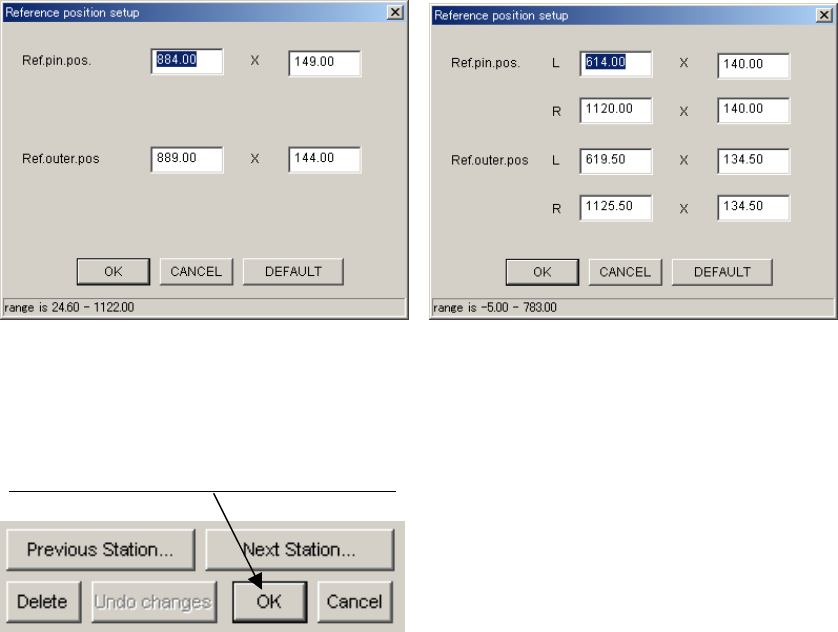

图 2-3-30 FX-1 基准坐标设置 图 2-3-31 KE2030 基准坐标设置
10)退出工位属性
设定结束后，选择「OK」，退回原画面。
图 2-3-32
第 2 章 MSL 设置 Rev03
2-17
2-4 设置生产线名称
设置生产线名称。HLC 可以登录由多条生产线构成的生产线名称。但能进行联机管理的，只限
一条生产线。
＜步骤＞
①选择生产线名称
单击「Settings(设置)」/「Line name(生产线名称)」。
图 2-4-1
②显示下列画面。若要制定生产线的新名称时，请单击「New(新建)」。
图 2-4-2
③请输入生产线名和目录名。
图 2-4-3
● 生产线目录名
：设定目录，用于保存预约文件以及实绩文件。
例）按标准设置方法，若把生产线的目录取名为“JUKITEST”，生成实绩文件日期为
2001 年 2 月 27 日时，该文件（01022701.GAR）的保存目录应为：
C:\HLCDATA\JUKITEST\2001\02\01022701.GAR
