第 7 章 实绩集计 Rev03 7-7 2）显示各个工位的圆饼图。 单击「 Option (选项)」/ 「 Stati on selecti on (工位选择)」 。 选择工位 ，单击「 OK 」 。 图 7-6-3 图 7-6-4 显示所选择的圆饼图。 图 7-6-5 ● 停止时间 ：因出现错误，工位停止运行的时间（在 KE710/720、KD770 上使用） 。 ● 基板传送等待时间 ：从基板传送至生产开始以及生产结束至基板传送的…
第 7 章 实绩集计 Rev00
7-6
7-6 圆饼图
显示生产线和各工位的生产率。
１）显示圆饼图。
单击「Display（显示）」/「Pie chart（圆饼图）」
。
图 7-6-1
显示圆饼图的画面。
图 7-6-2
● Total prod. time(总生产时间)
：从下载开始至上传的时间
● Line Arrangement Time(生产线准备时间)
：从下载开始至生产开始（按启动钮）的时间
● Line Execution Time(生产线实施时间)
：实施时间的累计（总生产时间-生产线准备时间
-生产线停止时间）
第 7 章 实绩集计 Rev03
7-7
2）显示各个工位的圆饼图。
单击「Option(选项)」/
「Station selection(工位选择)」
。 选择工位，单击「OK」。
图 7-6-3 图 7-6-4
显示所选择的圆饼图。
图 7-6-5
● 停止时间
：因出现错误，工位停止运行的时间（在 KE710/720、KD770 上使用）。
● 基板传送等待时间
：从基板传送至生产开始以及生产结束至基板传送的时间
（在 KE730/740/750/760/2010/20/30/40/50(R)/55R/60(R)/FX-1(R)/CX-1、KD775 上使用）
● 生产中断时间：暂停和非正常停止时间
（在 KE730/740/750/760/2010/20/30/40/50(R)/55R/60(R)/FX-1(R)/CX-1、KD775 上使用）
●上传等待时间：工位结束生产后各工位开始上传至上传结束的时间。
3）设定圆饼图显示颜色
单击「Option（选项）」/
「Pie chart（圆饼图）」
。 选择此处后设定颜色。
图 7-6-6 图 7-6-7
印刷时显示为网纹状态（在画面上不显示为网纹）。 指定适用变更显示的工位。
第 7 章 实绩集计 Rev00
7-8

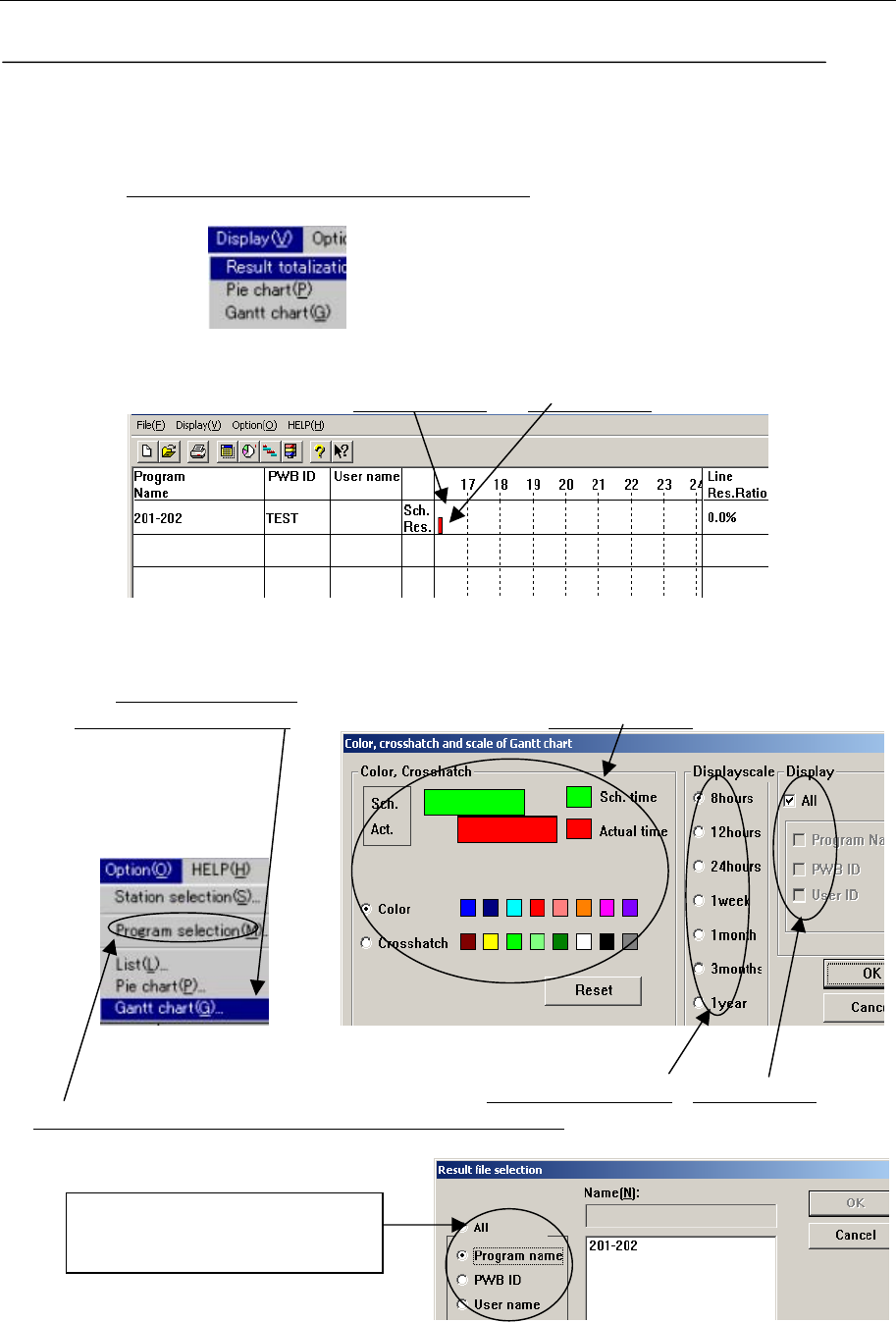

7-7 直方图
以方柱图显示预定生产时间和实际生产时间。
①显示直方图
单击「Display（显示）」/「Gantt chart（直方图）」。
图 7-7-1
显示如下进度直方图。
预定生产时间
实际生产时间
图 7-7-2
②设定直方图的显示颜色及显示范围
单击「Option（选项）」/
「Gantt chart（直方图）」
。 设定颜色、网纹。
图 7-7-3 图 7-7-4
设定时间显示的单位
。可在表中选择。
单击「Program selection(程序选择)」，可选择要显示的程序
。
图 7-7-6
选择后，在右侧空白栏显示有关
文件表。从中选择后单击「OK」。
