6-8-4 设置元件用尽
设置「状态监视」
/「元件用尽信息」菜单的显示、记录。

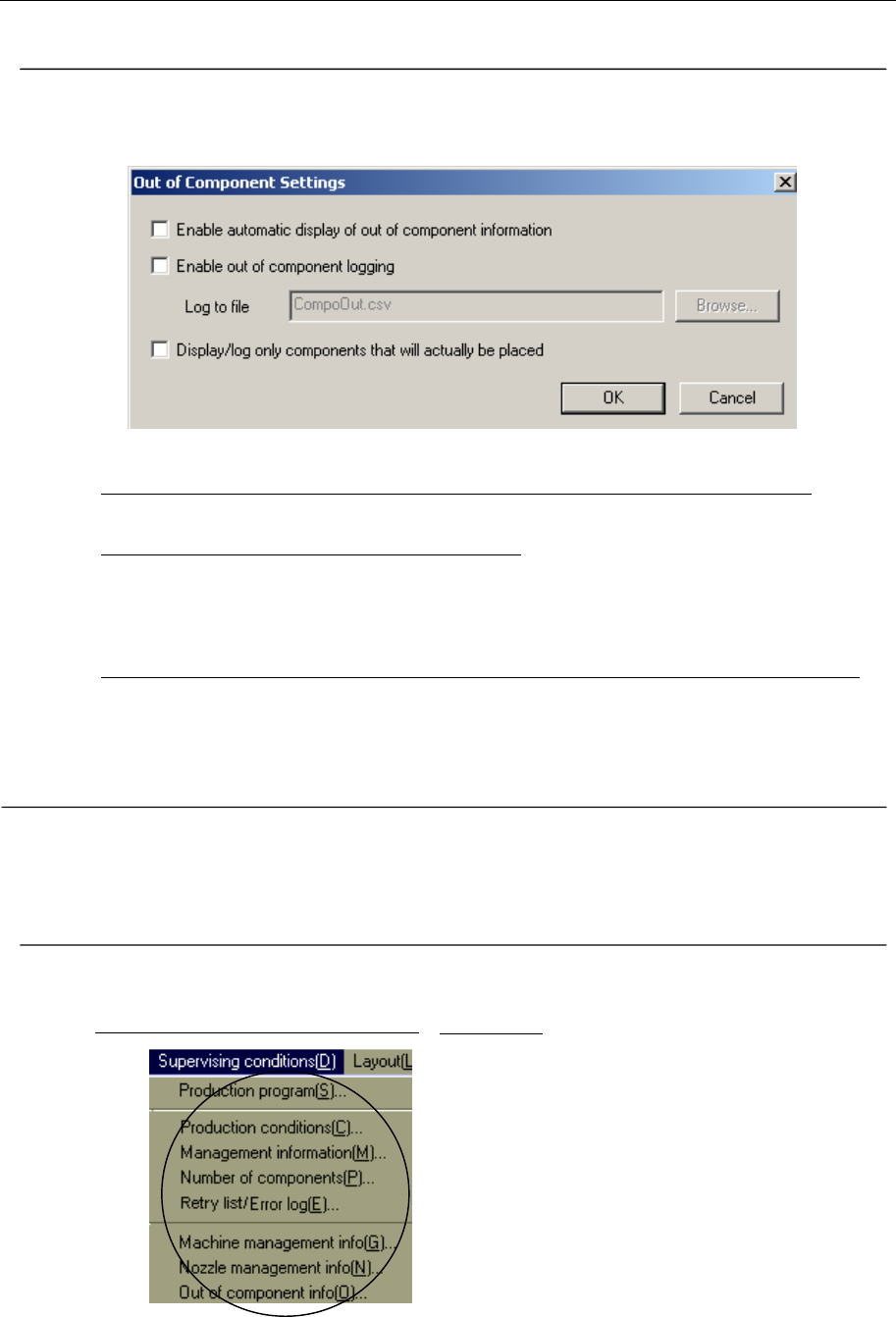

图 6-8-4-1
● Enable automatic display of out of component information(自动显示元件用尽信息)：
自动显示元件用尽信息。
●
Enable out of component logging(元件用尽纪录)：
在指定文件里记录元件用尽的全部数据。单击「
Browse（浏览）」，指定记录元件用尽
信息文件。
●
Display/log only components that will actually be placed(仅显示、记录实际贴片的元件)：
选中时，仅显示、记录实际贴片元件用尽信息。
6-9 其它
下载文件后，可在
HLC 上显示、并确认各工位状况。
6-9-1 状态监视
可确认各工位的状态。
单击「
Supervising conditions(状态监视)」，确认各项目。
图
6-9-1-1
第六章 生产 Rev00
6-14
1） 生产状态
选择的生产文件（“
H5H”、“GAR”）后，可显示当前的生产状态。
单击「

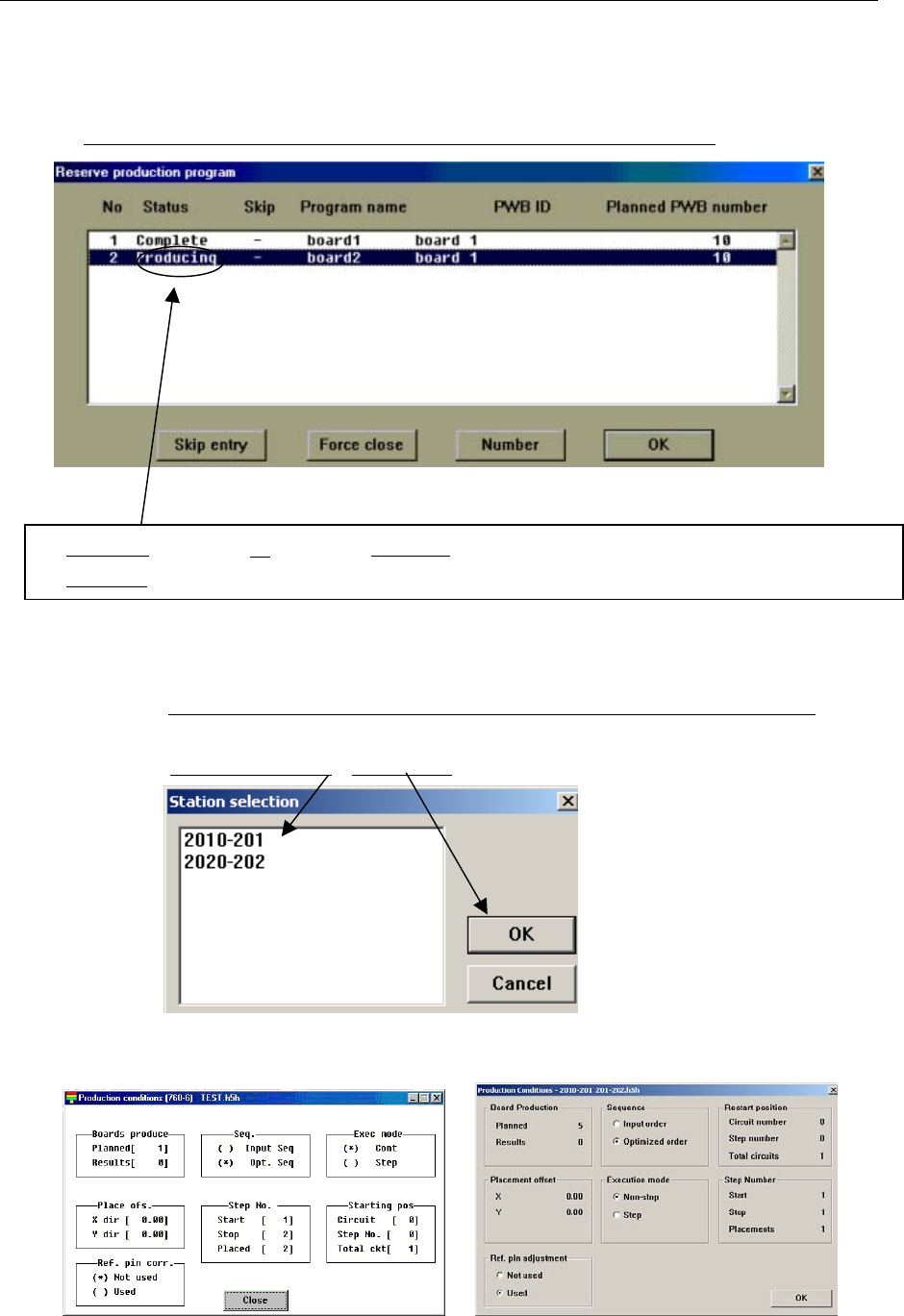

Supervising conditions(状态监视)」/「Production Program(生产状态)」，显示如下画面。
图 6-9-1-2
2） 生产条件
显示工位的生产画面，可确认生产条件。
① 单击「
Supervising conditions(状态监视)」/「Production conditions(生产条件)」。
② 显示“
Station selection(工位选择)”画面。
选择要确认的工位
，单击「OK」。
图 6-9-1-3
③ 显示如下画面，确认生产条件。
图 6-9-1-4 KE700 系列的画面 图 6-9-1-5 KE2000 系列的画面
Producing：生产中。未：未生产。Complete：生产完成。
中途结束：中途结束生产（可再生产）
第六章 生产 Rev03
6-15
3) 生产管理信息
①单击「Supervising conditions(状态监视)」/「Management information(生产管理信息)」
。
②显示“Station selection(工位选择)”画面。
选择要确认的生产线或工位
，单击「OK」。

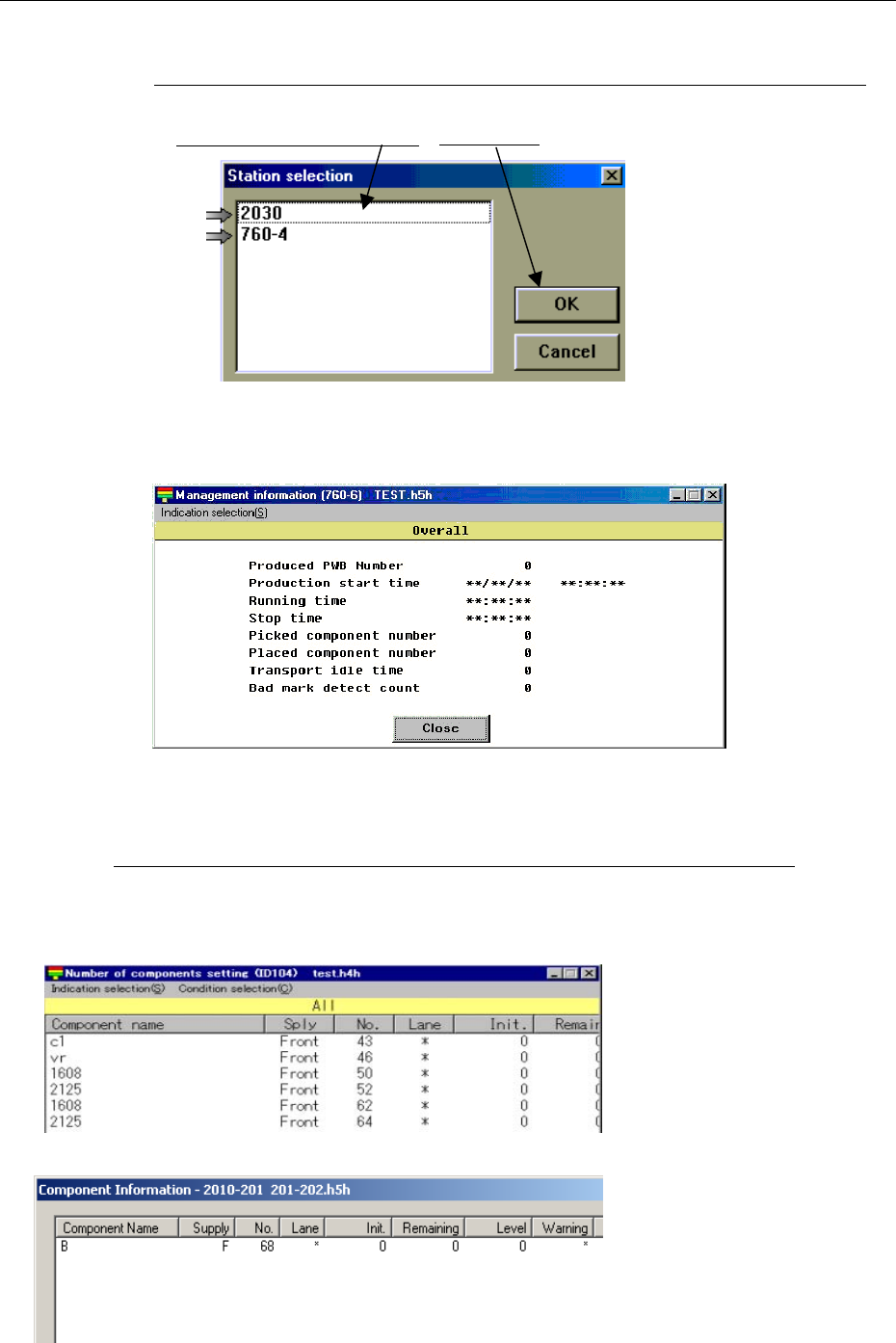

图 6-9-1-6
③显示生产管理信息画面。可以选择工位，确认送料器台（前方、后方）、MTC 等
详细信息。
图 6-9-1-7
4）元件数
可确认当前的元件剩余数。
①单击「Supervising conditions(状态监视)」/「Number of components(元件数)」
。
②显示“Station selection(工位选择)”画面。选择要确认的工位，单击「OK」后，显示如
下画面。KE700 系列为“Number of components setting(元件数量设定)”，CX/FX/KE2000
系列为“Component Information(元件信息)”，显示标题略有不同。
图 6-9-1-8 KE-700 系列
图 6-9-1-9 KE-2000 系列
生产线名
工位 ID
