第 9 章 机器程序结合 Rev03
9-1
第 9 章 机器程序结合
机器程序结合，是把以 JUKI 贴片机及点胶机构成的生产线上的各种生产程序整编起来，成为
HLC 生产程序的功能。至今为止的以 JUKI 贴片机等构成生产线的客户，引进 HLC 以后，可以将单
独管理各个贴片机等生产程序，以 HLC 方式进行生产程序的统一管理，。
能整编为 HLC 方式的程序有：
●优化分配文件（*.h51~*.h57）
●优化分配文件（*.h41~*.h47）
●优化分配文件（*.g41~*.g47）
●优化分配文件（*.g31~*.g37）
●KE710/720 形式的文件（*.g2c、*.g2g）
●KE730/750 形式的文件（*.g3c）
●KE740/760 形式的文件（*.g3g）
●KE2010/2020/2030/2040/2050/2050R/2055R/2060/2060R 形式的文件（*.e41、*.e42、*.e43、*.e44、
*.e45、*.e46）
●FX 系列形式的文件（*. e51）
●CX 系列形式的文件（*. e56）
●KE770/775 形式的文件（*.g2d、*.g3d）
PRG-1.H5H
PRG-1-4.E51 PRG-1-3.E41 PRG-1-2.G3C PRG-1-1.G3D
图 9-1
第 9 章 机器程序结合 Rev03
9-2
9-1 准备
①MSL 设置
机器程序结合，是以 MSL 设置时设定的生产线构筑，设定各工位的生产程序。请注意
正确设置 MSL，避免错误。
②复制文件
在执行机器程序结合、按 HLC 方式归纳各设备的生产程序时，需要同时调出各个生产
程序。因此，须把各设备使用的生产程序保存在一张磁盘里，或复制在操作 HLC 的电脑
硬盘上（如果分别存在几张磁盘上，则无法同时读取和建立关联）。
③以 HLC 形式保存（不包括 HLC 的 Ve r5 .2 以后的版本）
Ver 5. 2 以前的机种在建立机器程序结合时，需要具备接收 HLC 方式的生产程序。因此，
在建立关联之前，应先生成 HLC 方式的生产程序。在制作 HLC 方式的程序之前，从“编
集程序”读入一个建立关联生产程序，使用“另存为”的功能，以 HLC 形式保存下来。
9-2 启动机器程序结合
双击 Machine Pro…(机器程序结合)。
图 9-2-1
显示机器程序结合的画面：
图 9-2-2
HLC方式的生产程序只能同“基板数据”结合，忽略“基板数据”
之外的所有数据。
第 9 章 机器程序结合 Rev03
9-3

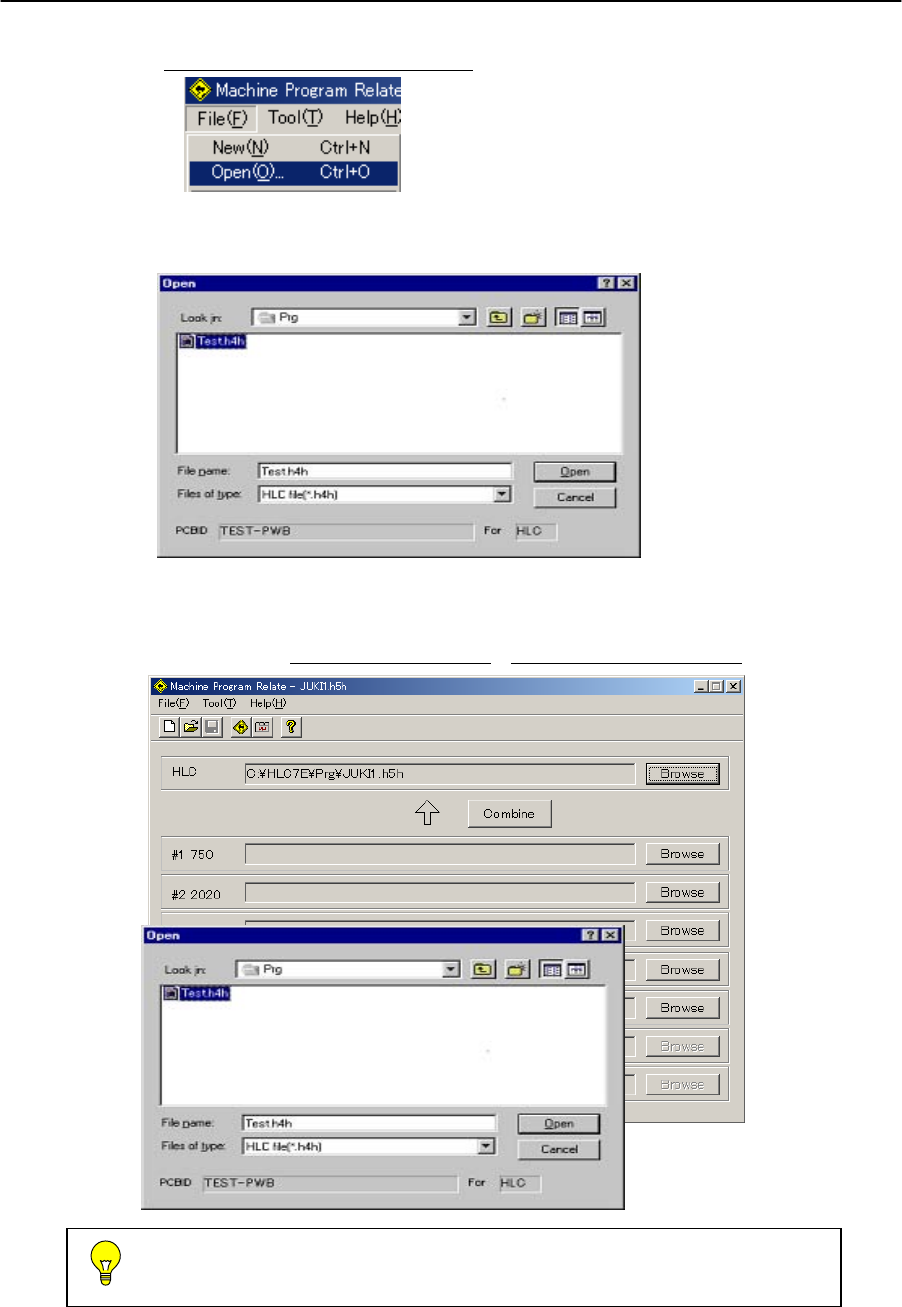

9-3 结合
①选择 HLC 方式生产程序（Ver 5.2 以后的版本不需要）。
单击「File(文件名)」/「Open(打开)」
。
图 9-3-1
选择 HLC 方式的生产程序后，单击「Open(打开)」。
图 9-3-2
②选择相关设备的生产程序
单击「Browse(浏览)」
、选择各个设备的生产程序。
图 9-3-3
不同文件名的文件之间，也可以结合。但是，只能选择已完成的生产程序。
如果选择未完成程序建立结合，将出现错误。
