第 2 章 MSL 设置 R e v 0 3 2-2 该系统首次启动时，请设定密码（输入半角英文字母和数字，最大为9位） ① 输入密码，单击 [OK] 。 ② 再输入一次同一密码，单击 [OK] 。 图 2-1-5 确认密码 3)显示如下画面 图 2-1-6 MSL 设置默认画面 图2-1-4 设定密码
第 2 章 MSL 设置 Rev03
2-1
第 2 章 ＭＳＬ设置
进行MSL(Multi Station Line)环境设置。
环境设置，包括设定MSL的工位排列、工位装备状况、客户拥有的吸嘴和供料器数量、
数据库文件命名、以及整个HLC使用的通用单位系列等。
注意
HLC以 MSL设定内容为基准进行各项操作。如果工位状况与 MSL
的设置内容不一致，在执行优化、生产时，会出现错误。请参照本
书，正确地设置 MSL。
2-1 ＭＳＬ设置的启动

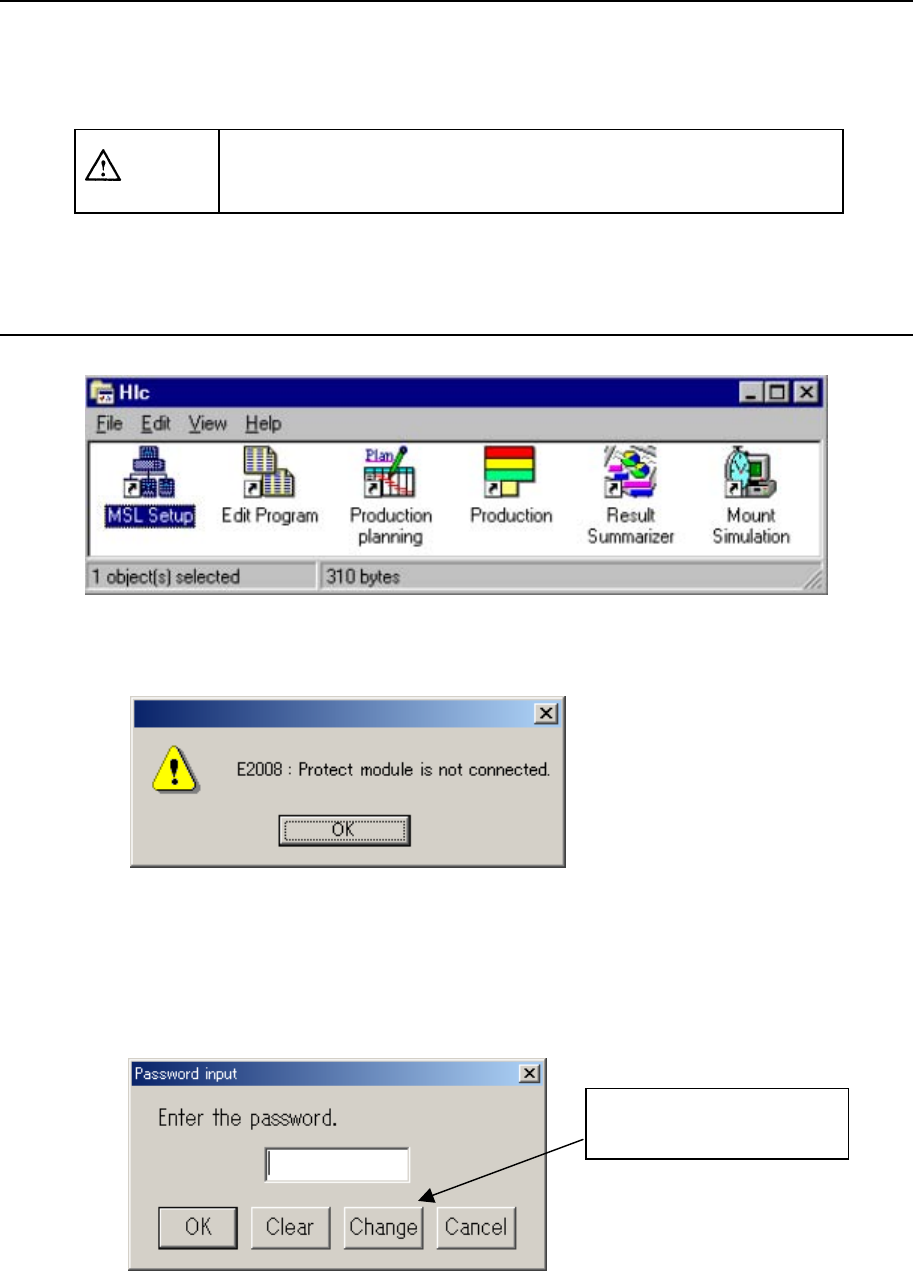

1)请双击 MSL Setup（MSL 设置） 图标。
图 2-1-1 启动MSL 设置
启动时要检查保护模块。保护模块连接失败时，程序无法启动，并显示下列提示：
2)请输入密码。
（密码要区分大小写）
用键盘输入密码后，请单击「OK」。
图 2-1-3 输入密码
图2-1-2 保护模块确认提示
单击｢Change(变更)｣后，
可以更改密码。
编辑程序
MSL 设置
机器程序 贴片模拟
生 产
实绩统计
第 2 章 MSL 设置 Rev03
2-2

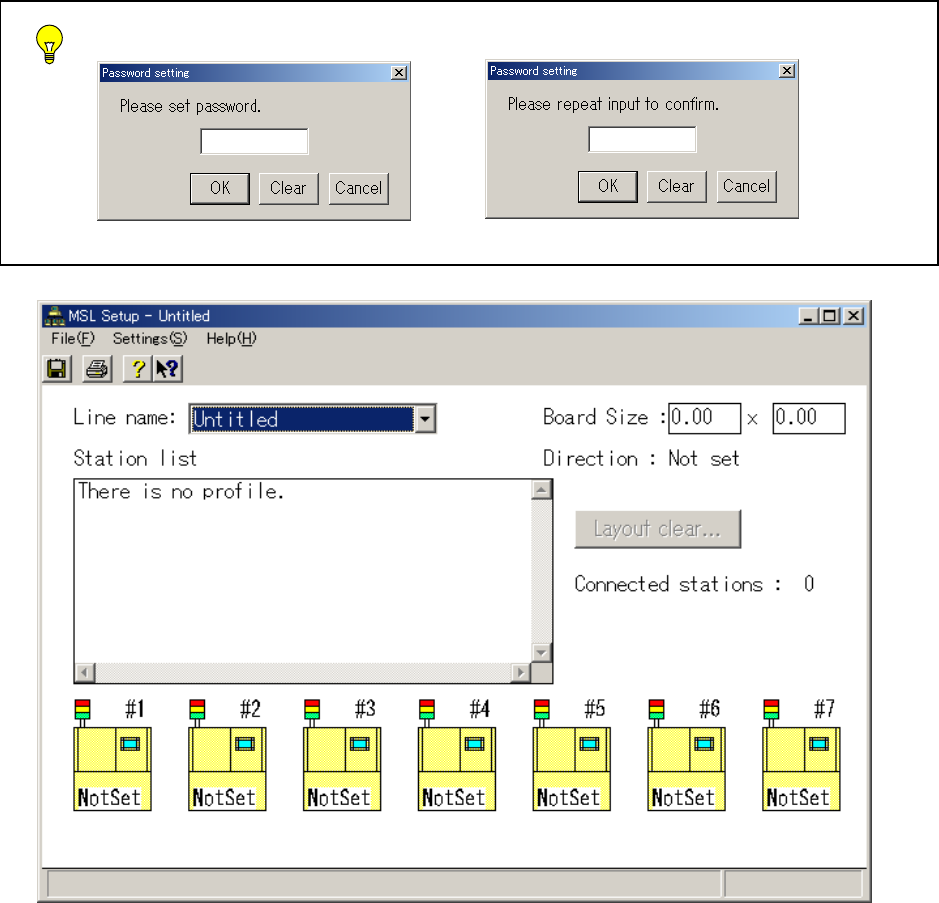

该系统首次启动时，请设定密码（输入半角英文字母和数字，最大为9位）
① 输入密码，单击[OK]。 ② 再输入一次同一密码，单击[OK] 。
图 2-1-5 确认密码
3)显示如下画面
图 2-1-6 MSL 设置默认画面
图2-1-4 设定密码
第 2 章 MSL 设置 Rev03
2-3
2-2 ＨＬＣ属性
进行 HLC 环境设置，设定显示/输入时使用的单位，指定生产程序目录，指定数据库的
文件名等。
2-2-1 选择ＨＬＣ属性

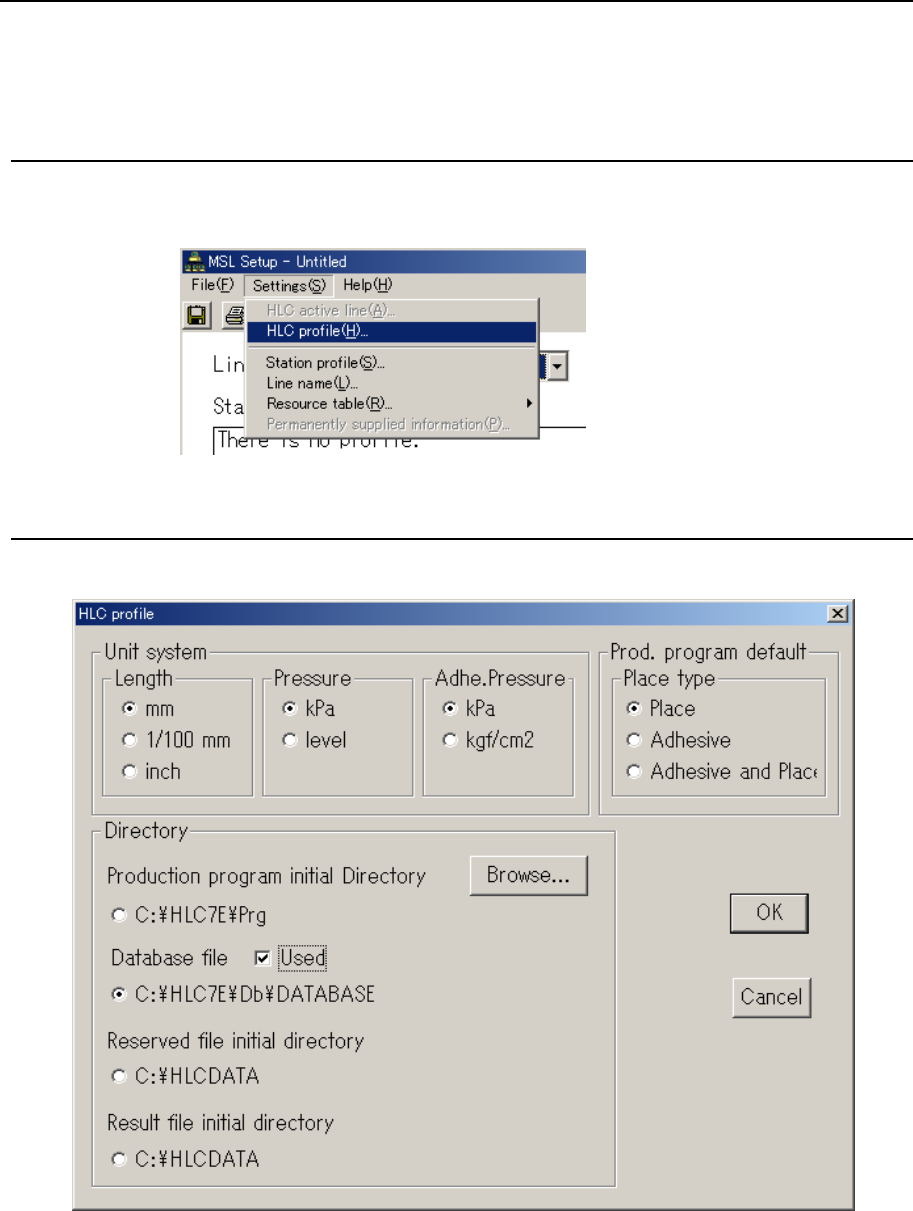

在菜单栏上单击「Settings（设定）」/「HLC profile（HLC 属性）」。
图 2-2-1 选择 HLC 属性
2-2-2 设置各种项目
显示下列画面后，请输入必要的项目。
图 2-2-2 HLC 属性画面
